Série REC

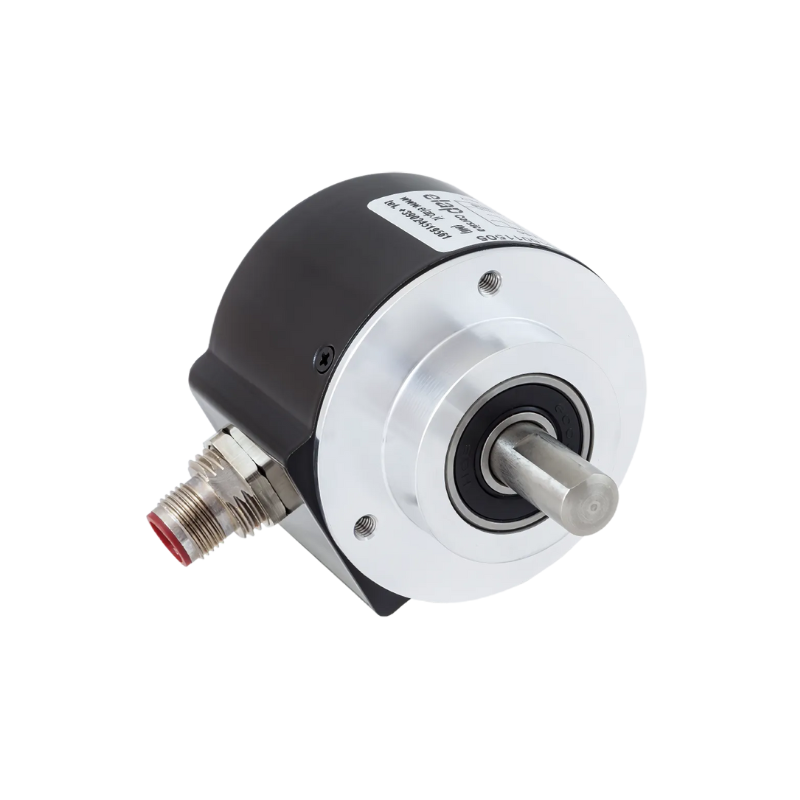

Codeurs incrémentaux Ø 40 mm alu Les capteurs rotatifs compacts de la série RE40 se distinguent par une grande précision, un faible encombrement et une grande robustesse. Le codeur incrémental RE40 peut être fourni avec plusieurs possibilités de raccordement mécaniques : 6 trous de fixation sur un diamètre de 30 mm (RE40), vis de fixation frontale (E40V), bride carrée de 43×43 mm (RE40Q), arbre creux conçus (RE40M et RE40S).Ces derniers sont des modèles conçus pour l'accouplement de moteurs, respectivement par articulation et par support métallique élastique anti-rotation. Pour chacune de ces options, le nombre d'impulsions peut être choisi entre 2 et 12500, avec ou sans impulsion zéro (RE40 ou RE41) et le boîtier en aluminium IP65 peut être équipé d'un presse-étoupe axial ou radial.

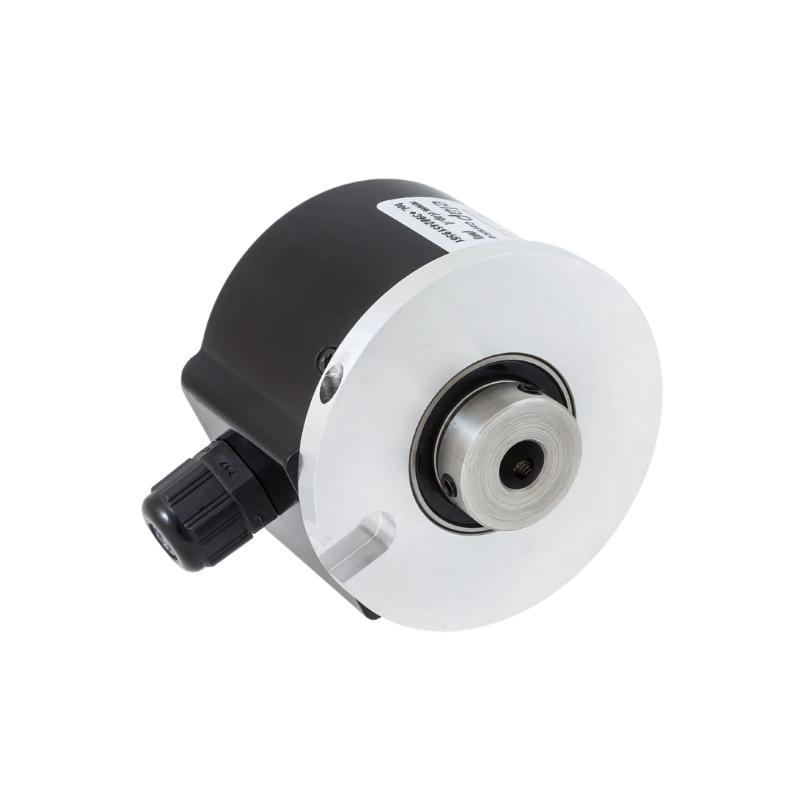

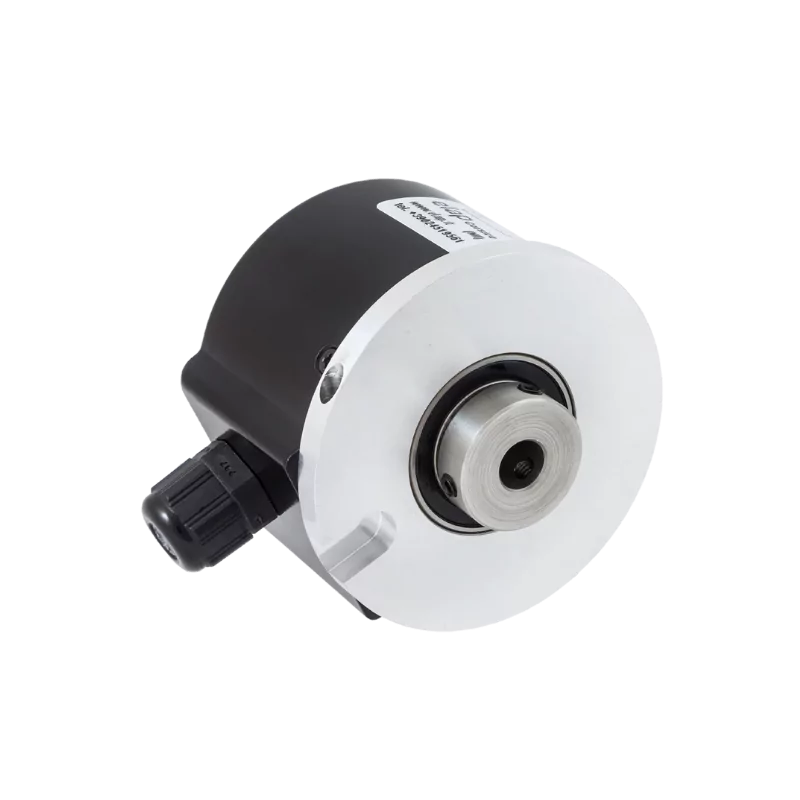

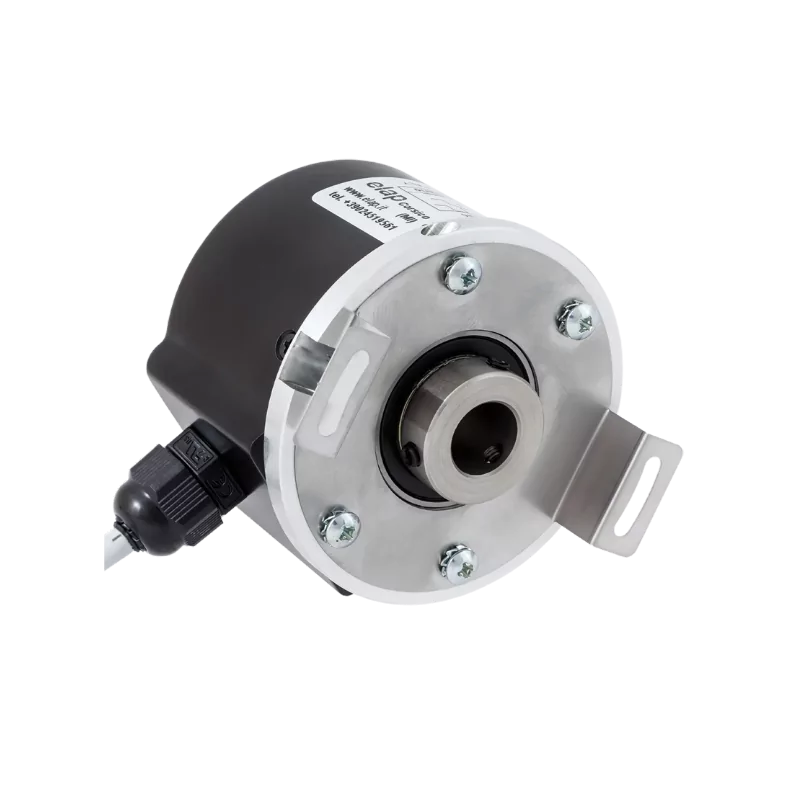

Codeurs incrémentaux à axe creux La série RE utilise un principe de détection optique d'incréments opaques et transparents alors que les variantes de la série REM convertissent un champ magnétique sinusoïdal (aimant permanent sur l'axe) en sortie impulsionnelle. Le boitier en aluminium des codeurs RE400 et REM400 offre un degré de protection environnementale élevé IP65. Plusieurs options de raccordements mécaniques et diamètres d'axes sont proposés : accouplement par bride Ø53,5 mm (RE400), Ø72 mm (RE470) ou arbre creux (RE410 / RE450). Ces codeurs incrémentaux sont proposés avec 8 à 2048 (REM) et 2 à 12500 (RE) impulsions par tour. Ils peuvent être fournis avec ou sans impulsion zéro (RE/REMXX1), en sortie push-pull, line driver, ou NPN (RE) via connecteur en position axiale ou radiale.

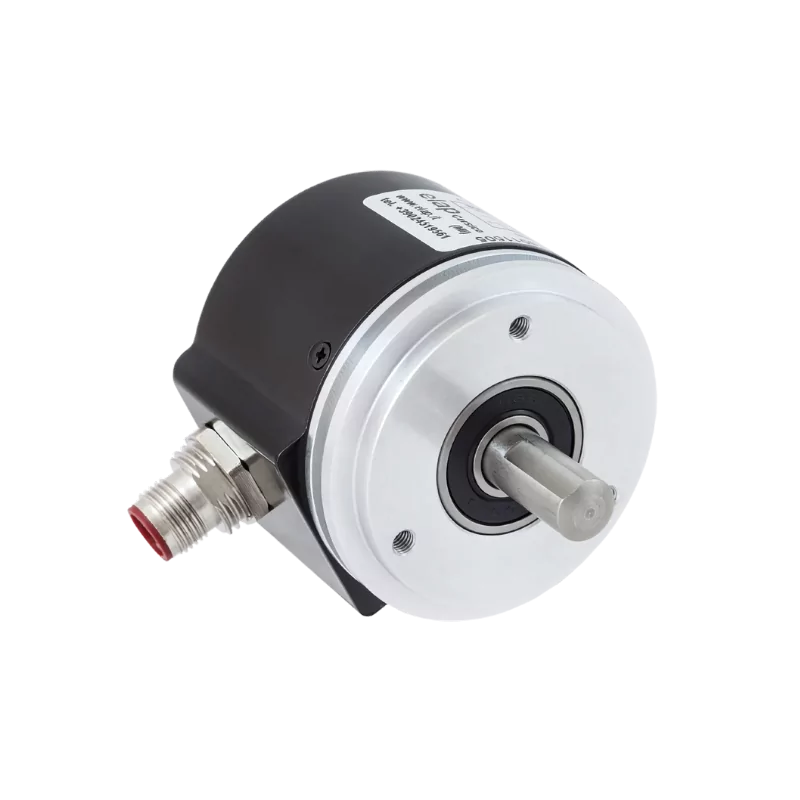

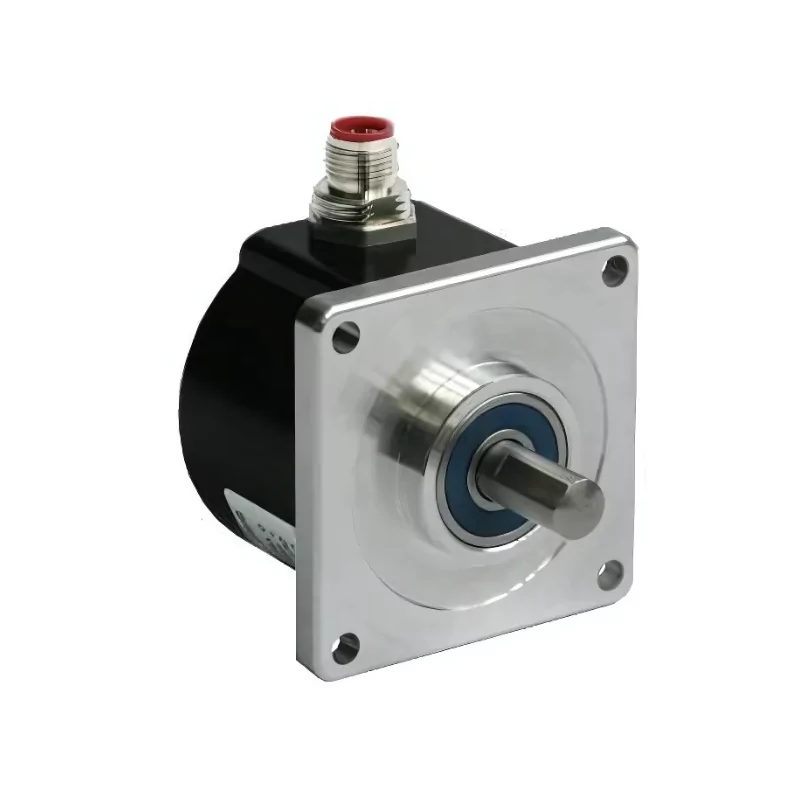

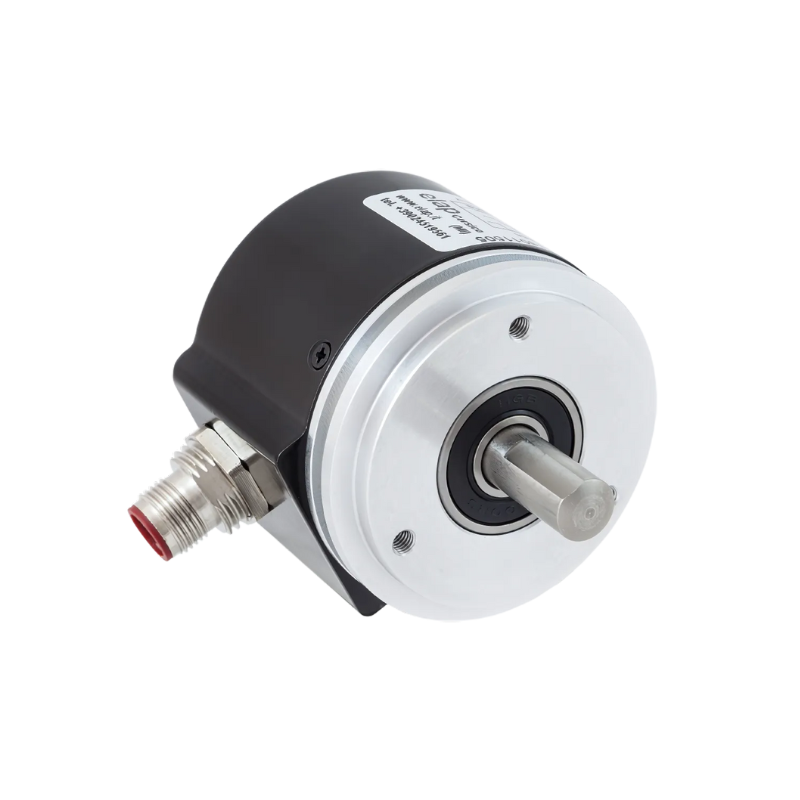

Codeur incrémental optique à haute résolution Les codeurs incrémentaux de la série REV garantissent des performances élevées en termes de précision de lecture et de stabilité du signal. Leur boîtier en aluminium offre une excellente protection environnementale IP65, ou IP66 avec l'ajout d'un joint torique sur l'axe, qui permet de les utiliser dans des environnements difficiles. Plusieurs options d'axe (Ø6, 8 ou 10 mm) et de raccordements mécaniques sont proposés : bride circulaire Ø58 mm avec centrage Ø50 mm (RE520), Ø36 mm (RE540) ou bride carrée 63,5 x 63,5 mm (RE620). Ces codeurs incrémentaux haute résolution sont proposés avec jusqu'à 50000 impulsions par tour et peuvent être fournis avec ou sans impulsion zéro (REVXX1), en sortie push-pull ou line driver via connecteur axial ou radial.
