Système standard de cartographie de pression I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.

Cartographie dynamique de température I-Scan™ cartographie la température à partir de capteurs à technologie thermorésistive en couche mince permettant de mesurer la distribution détaillée de la température sur une surface ou à l'interface de deux éléments en contact. Cette solution innovante intègre le logiciel et l'électronique I-Scan dans un format pratique facile à utiliser. Le capteur ajustable en dimensions par un simple découpage peut être utilisé seul ou en association avec un capteur de cartographie de pression en fonction de la configuration choisie. Suivant les cas I-Scan permet de collecter des données inédites de température et/ou de pression permettant d’optimiser les performances des produits et procédés de fabrication.

Mesure d'empreinte de pneu dynamique haute résolution La solution polyvalente TireScan™ CrossDrive intègre une plateforme de cartographie des pressions dynamiques ultra-mince et transportable, capable de mesurer en haute résolution la surface de contact à l'interface du pneu. Le système mesure en dynamique les pressions de contact d'une large gamme de tailles de pneus (auto/moto/camion, tourisme et compétition). Sa conception robuste est spécialement adaptée aux environnements et conditions d'essai difficiles (route, piste, banc d'essai). Elle est capable de recueillir des données pendant l'application d'efforts transverses sur simulateur de cisaillement (accélération, décélération, carrossage, etc).

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.

Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale MW, LW, LLW, LLLW, 4LW, 5LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.

Film de mesure de température entre 150 - 210°C Le film Thermoscale 200C (rouleaux 270 mm x 5 m ou paquets de 5 feuilles 270 x 200 mm) cartographie les températures d'interface maximales sous la forme de gradients de couleurs permettant de quantifier  les températures de surface à partir de 150°C et jusqu'à 210°C et de visualiser la distribution de la chaleur pour localiser des zones plus ou moins chaudes. Utilisation rapide :Observez simplement la répartition de la chaleur de surface et évaluez visuellement le niveau de température en comparant la teinte de la couleur de l'empreinte avec l'abaque fourni.

Extensomètre vidéo avancé 220 mm UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±40 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

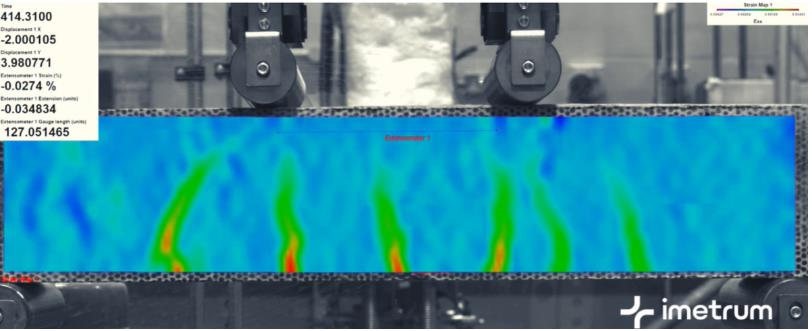

Mesures 3D sans contact entre 0,5 et 1 m La tête optique Axiom 500 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 500 mm et 1000 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.

Tracking vidéo 3D haute précision temps réel à une distance de 5 à 8 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 28 à 78 mm à la surface d'un objet situé dans un volume profond de 3 m et distant d'environ 5 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Palpeurs numériques haute résolution USB Les capteurs de déplacement Magnescale de la série DS800S sont équipés d'un connecteur USB. Ils s'utilisent directement sur un ordinateur sans alimentation supplémentaire et plusieurs capteurs peuvent être utilisés simultanément avec le logiciel pour PC fourni gratuitement. Un driver Labview et un programme pour Excel sont aussi disponibles en téléchargement. Comme les modèles DK800S, les palpeurs DS800S, intègrent des roulements ultra-performants dans une conception mince de diamètre 8mm seulement.Durée de vie supérieure à 320 millions de cycles Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 80 m/min Câble high-flex standard Protection jusqu'à IP67 avec soufflet Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

Afficheur mobile pour palpeurs séries DS et DS800S Le µMATE+ LU20 permet la lecture directe des mesures fournies par un palpeur numérique Magnescale connecté en USB. Il présente les résultats sur son écran LCD tactile dans différents formats (valeur en numérique ou jauge analogique, graphique en courbe temps réel ou histogramme) et les transmet sans fil via une liaison Bluetooth vers un ordinateur PC Windows, un smartphone ou une tablette, Android ou iOS. L'appareil intègre une batterie Li-ion rechargeable via USB type C et dispose d'un emplacement pour carte mémoire flash au format µSD assurant aussi l'enregistrement en local des données. L'alimentation du palpeur est assurée via le connecteur USB-B du palpeur compatible des séries DS et DS800S haute résolution.

Logiciel Magnescale pour palpeurs numériques USB Fourni gratuitement* en version Lite MeasureViewer, est compatible avec les capteurs de déplacement Magnescale à connexion USB des séries DS800S, DS et DT (via l'adaptateur de signal MT30). Jusqu'à 16 palpeurs USB peuvent être connectés en même temps.Affichage clair à options multiples : affichage numérique, bargraphe horizontal, bargraphe vertical et compteur analogique Multimodes de mesure : valeurs actuelles, maximales, minimales et pics Représentation graphique en temps réel : verrouillage, maintien du pic et préréglages disponibles Enregistrement des données de mesure aux formats Excel et CSV* clé de licence livrée avec les palpeurs compatibles.
