Systèmes d'analyse Fujifilm

Etalonnage et analyse pour films Prescale et UVscale

Les systèmes d'étalonnage et d'analyse pour films de mesure Prescale ou UVscale, expriment automatiquement en unité de pression ou d'éclairage et de surface, les empreintes de mesure en couleurs imprimées sur vos enregistrements Prescale ou UVscale. Sur PC Windows, les logiciel FPD-8010E (Prescale) et FUD-7010E (UVscale) offrent des fonctions de quantification et d'exploration avancées des images permettant des analyses détaillées. Avec l'application Prescale Mobile pour iPhone SE et iPad Air, vous pouvez analysez vos cartographies de pression Prescale objectivement directement sur le terrain.

Solutions et produits

Fujifilm FUD-7010E - Système d'analyse sur PC windows pour films de mesure de lumière UV UVScale

Fujifilm FUD-7010E

Système d'analyse pour films UVScale Le logiciel d’analyse exclusif FUD-7010E associé à son scanner A4, permet de numériser les films en couleur UVScale pour convertir les cartographies d'UV en couleur en valeurs d'intensité lumineuse UV, analyser la distribution de la lumière UV et archiver les mesures. Avec le système d'analyse de la distribution du rayonnement UV Fujifilm FUD-7010E, la précision de séparation des densités UV imprimées sur le film UVScale peut être nettement améliorée. Les zones qui ne peuvent être inspectées visuellement peuvent l'être grâce aux algorithmes du logiciel spécifique et au scanner dédié. La numérisation des mesures offre bien entendu les nombreux avantages de la gestion de données informatisée : comparaison, archivage, partage, etc.
%product-name% %separator% %brand% %separator% %shop-name%

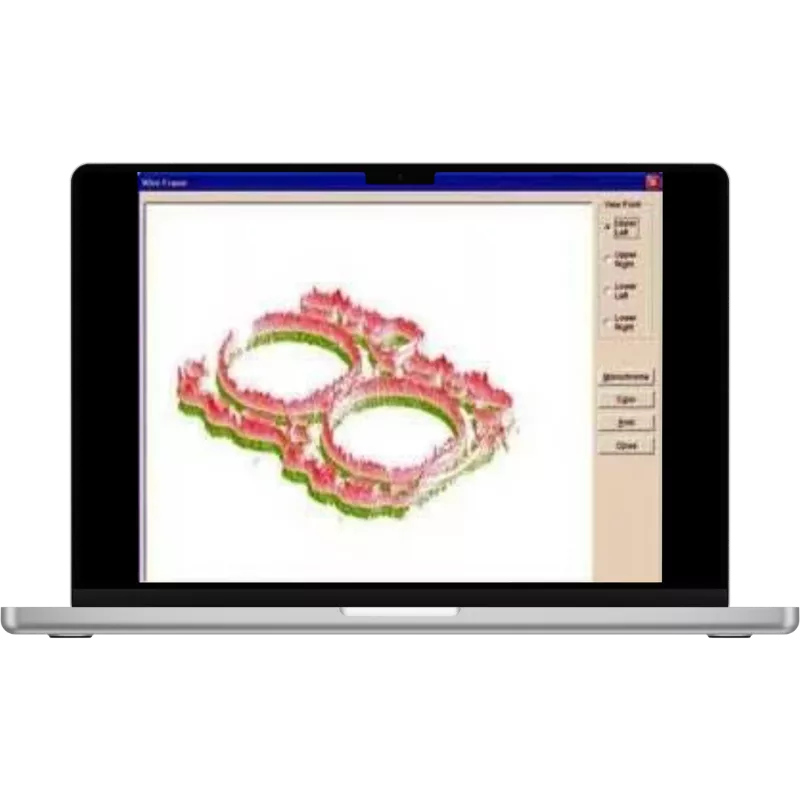

FPD-8010E

Système d'analyse Fujifilm pour films Prescale sur PC Le système FPD-8010E simplifie l’analyse des empreintes obtenues avec les films de mesure de pression Prescale. Précis et facile à utiliser, il est compatible avec tous les produits de la gamme. En plus de ses options de visualisation détaillée et d'interprétation approfondie de la distribution des contacts, il intègre une fonction d’étalonnage automatique qui traduit l’intensité de la couleur des images Prescale en valeurs de pression. Pour évaluer l'uniformité d'une pression appliquée sur un matériel ou pour détecter des anomalies de contact potentielles, le système répond aux besoins des services R&D et s'intègre dans les processus de contrôle de la qualité avec des résultats objectifs et constants.
%product-name% %separator% %summary%

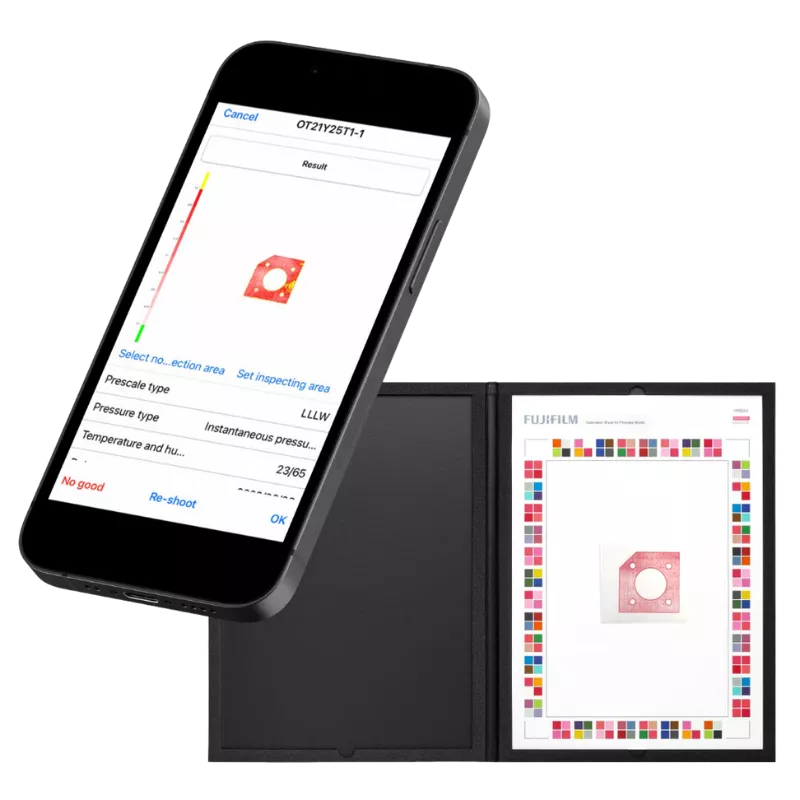

Prescale Mobile

Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale LW, LLW, LLLW, 4LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.
Affichage 1-3 de 3 article(s)

FAQ Systèmes d'analyse Fujifilm

  • Etalonnage automatique de la coloration
  • Mesure objective et répétable
  • Analyse des enregistrements par zones
  • Archivage des numérique des résultats

Les films de mesure de pression Prescale ou d'éclairage ultraviolet UVscale peuvent être utilisés directement, par comparaison visuelle de la couleur de l'empreinte aux abaques de référence. Toutefois les systèmes d'analyse conçus par Fujifilm permettent d'étalonner objectivement les empreintes de pression ou d'éclairage UV pour une répétabilité de mesure et une précision accrues. Ces logiciels offrent des fonctions de visualisation, de quantification et d'export des données qui permettent des analyses bien plus détaillées qu'une simple observation. L'application Prescale Mobile permet également d'obtenir des résultats étalonnés objectifs avec l'avantage de la portabilité pour une utilisation facile et rapide sur le terrain.

Tous les films Prescale sont pris en charge et peuvent être étalonnés par le système Fujifilm FPD-8010E : 5LW, 4LW, LLLW, LLW, LW, MW, MS, HS, HHS et LLW HT.

Le système Prescale Mobile prend en charge les films Prescale 4LW, LLLW, LLW, LW et LW HT.

Tous les films UVscale (L / M / H) peuvent être étalonnés par le système Fujifilm FUD-7010E.

Les ensembles FPD-8010E et FUD-7010E sont constitués chacun d'un logiciel, d'une fiche d'étalonnage pour scanner compatible au format A4 et d'un couvercle spécifique qui garantit un environnement optimal pour l'étalonnage. Nous vous proposons le scanner séparément pour le cas où vous en seriez déjà équipé.

Configuration matérielle requise :

Les systèmes d'analyse numérique des films de mesure Fujifilm nécessitent un ordinateur PC équipé de Windows 8 ou supérieur avec 2 GB de RAM, une résolution d'affichage minimale de 1024 x 768 px, un espace de stockage libre de 32 GB ou plus et d'un CPU 1 GHz ou sup. Un port USB 2.0 ou sup. est également requis pour la connexion du scanner.

Scanners compatibles : Epson A4 V37/V370/V600/V850

La licence (annuelle / perpétuelle) du système Prescale Mobile est fournit avec 1 dossier contenant 2 feuilles d’étalonnage, un manuel d'utilisation et 10 feuilles de protection.

Appareils compatibles :

  • Apple iPhoneSE 2e/3e 64 Go génération
  • iPad Air 64 Go 4e génération
