Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale MW, LW, LLW, LLLW, 4LW, 5LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.

Film de mesure de température entre 180 - 220°C Le film Thermoscale 200C (rouleaux 270 mm x 5 m ou paquets de 5 feuilles 270 x 200 mm) cartographie les températures d'interface maximales sous la forme de gradients de couleurs permettant de quantifier  les températures de surface à partir de 180°C et jusqu'à 220°C et de visualiser la distribution de la chaleur pour localiser des zones plus ou moins chaudes. Utilisation rapide :Observez simplement la répartition de la chaleur de surface et évaluez visuellement le niveau de température en comparant la teinte de la couleur de l'empreinte avec l'abaque fourni.

Film de mesure d'éclairage en lumière UV moyenne (M) ou haute sensibilité (L) Le film UVscale LM (rouleau de 270 mm x 5 m ou en paquet de 5 feuilles 270 x 200 mm) cartographie la quantité de lumière ultraviolette reçue par une surface. Utilisation rapide : Observez simplement la répartition de lumière UV captée par la surface et évaluez visuellement la quantité de rayonnement par unité de surface en comparant la teinte de la couleur de l'empreinte avec l'abaque fourni.

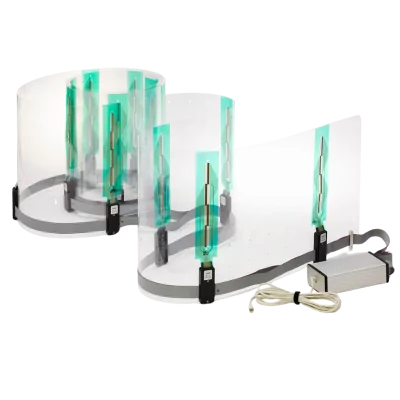

Mesure de contact entre rouleaux Le système NPAT™ enregistre les empreintes de pincement et la répartition relative des pressions de pincement entre les rouleaux. Le réseau de capteurs du NPAT™ peut couvrir une très grande surface tout en ne nécessitant qu'une seule électronique d’acquisition de données. Le système d’alignement de rouleaux et de réglage du pincement NPAT™ est un outil de cartographie de nip complet qui élimine toute incertitude dans le réglage des machines à rouleaux. Les visualisations graphiques des données en temps réel du système NPAT™ permettent de vérifier que le contact de pincement sont uniformes sur toute la longueur du rouleau. Les différentes variantes du système donnent la possibilité de mesurer des largeurs de nip comprises entre 6,35 mm et 215,9 mm.

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

Mesure des pressions tactiles de préhension Le système Grip™ quantifie forces, surfaces et durées des contacts dans la main. Son capteur unique permet l'analyse des pressions statiques et dynamiques sur la paume de la main et les doigts pendant la saisie d'un objet. Cette application de la cartographie de pression est une solution unique pour comprendre la biomécanique de la préhension dans des conditions très différentes. Le capteur Grip permet d'instrumenter un gant pour les études de confort, conception ou ergonomie d'objet (packaging, produits, outils et équipements sportifs par exemple). Le système est aussi idéal pour étudier le syndrome du canal carpien, les mouvements répétitifs et les TMS. Il trouve également sa place dans le domaine de la robotique industrielle ou médicale.

Système standard de cartographie de pression I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.

Réseaux de capteurs numériques (DDA) Un nouveau détecteur portable et léger vient de rejoindre la famille des système DDA haute résolution de la famille FUJIFILM FXR. Sa robustesse et sa grande résistance à l'eau permettent de réaliser des analyses en tout lieu. Le système Fujifilm DynamIx FXR Pad est la nouvelle génération de détecteur DDA portable de Fujifilm. Spécialement conçu pour les applications de radiographie industrielle de terrain, il offre une résolution de 100 microns et peut être proposé en version sans fil. Les détecteurs DynamIx FXR Pad sont capables de fournir des images en temps réel dans des applications variées de travail en milieu industriel. Cette capacité d'évaluation immédiate des images sur site améliore considérablement l'efficacité de l'inspection !
