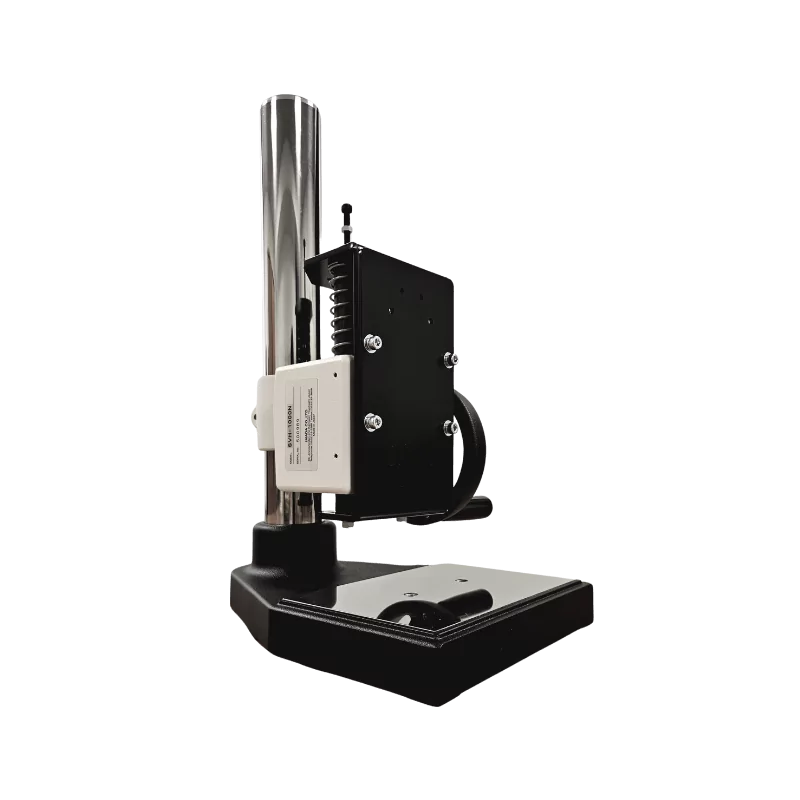

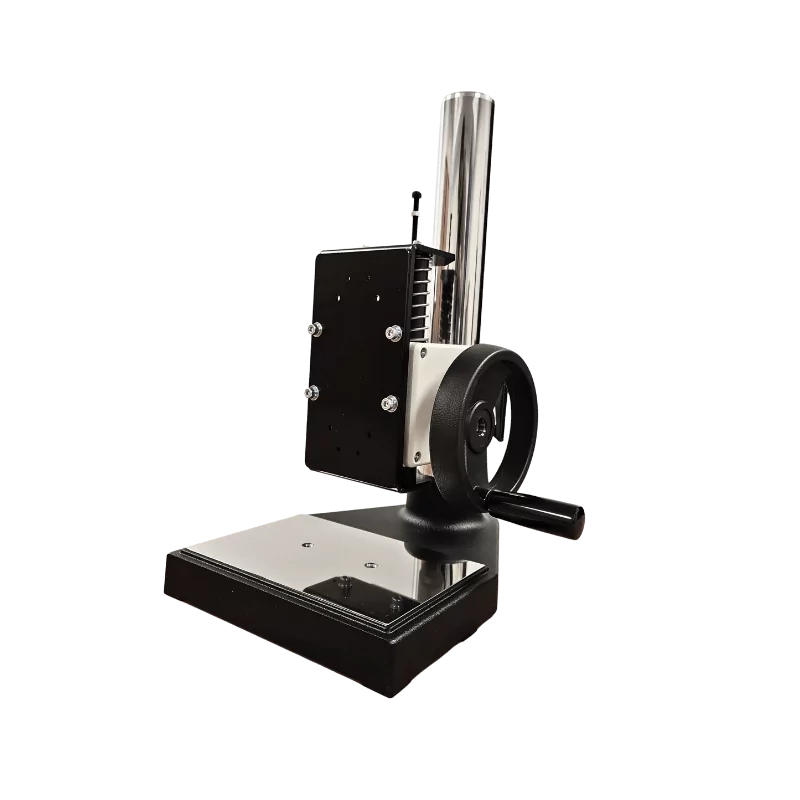

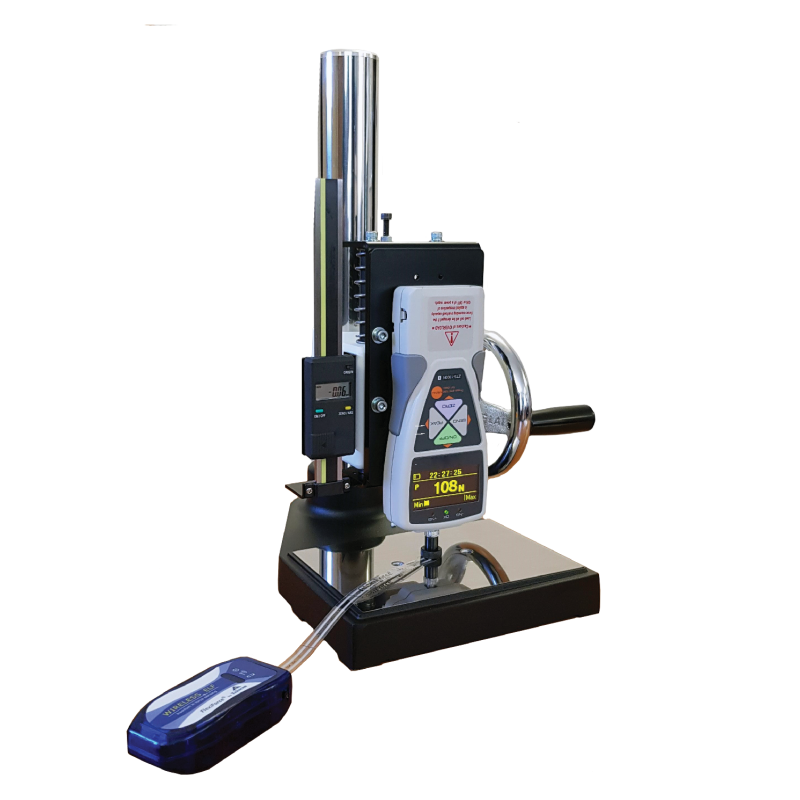

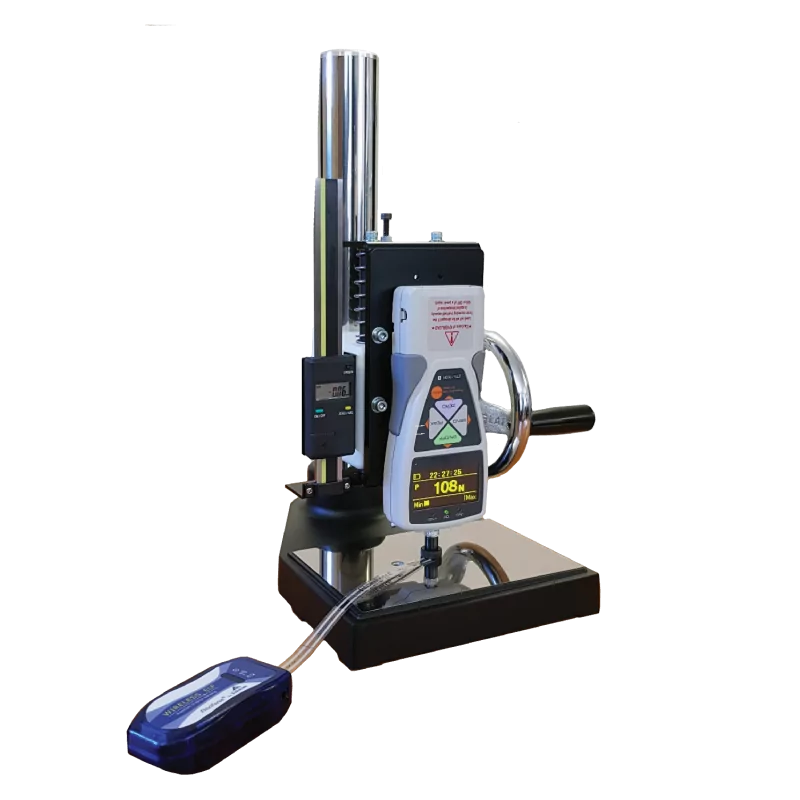

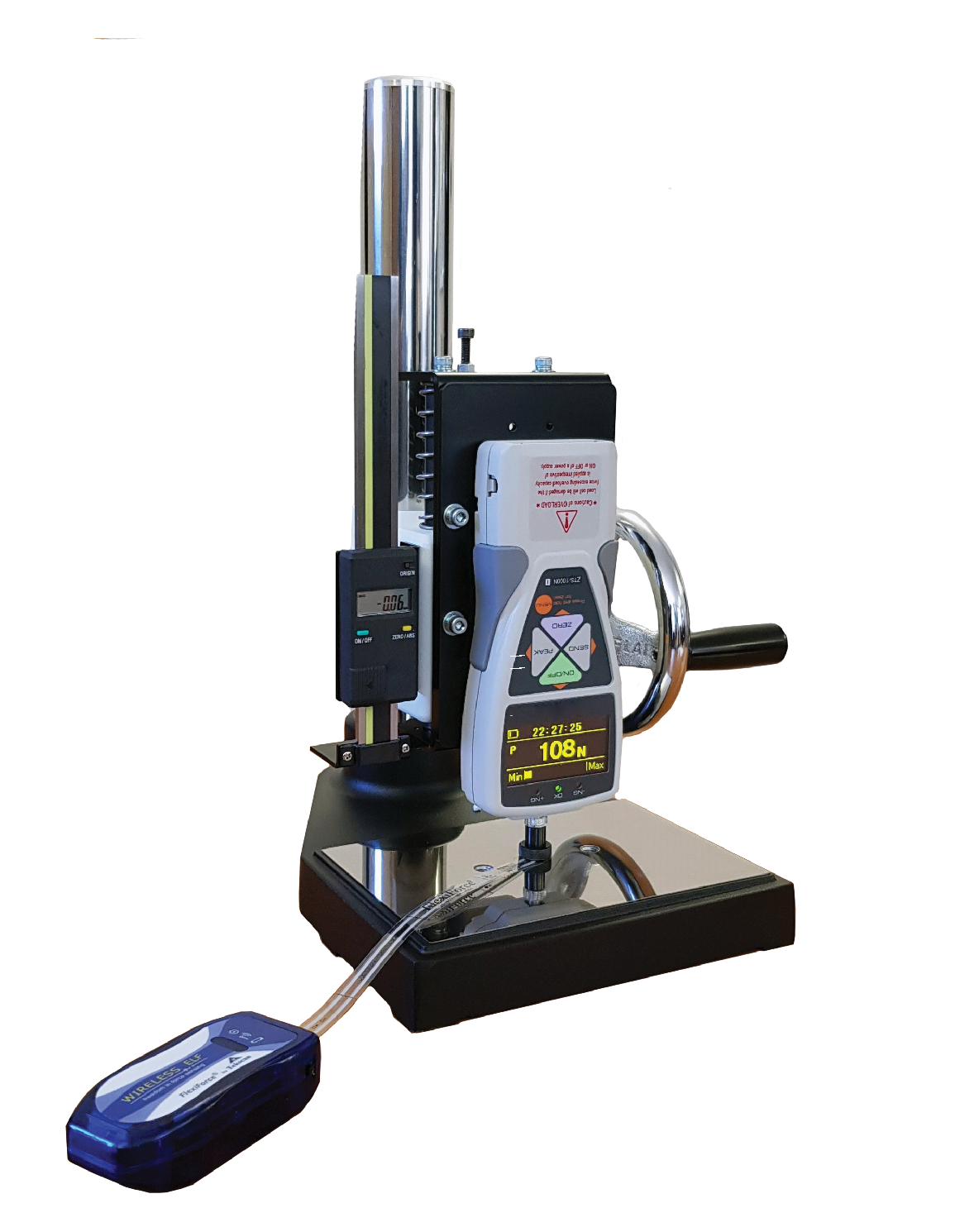

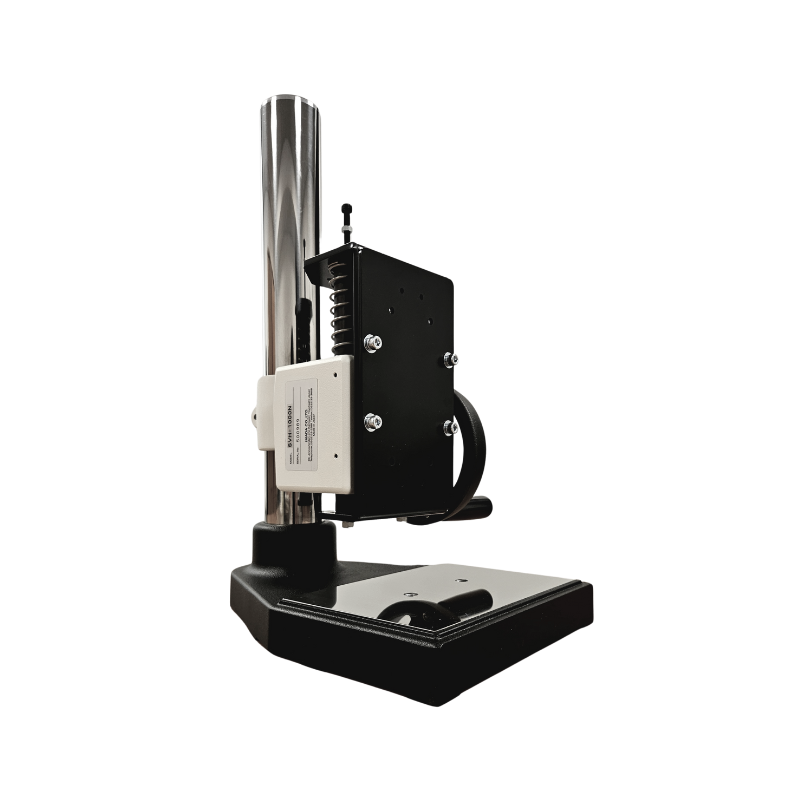

Banc dynamométrique 1 kN

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

Carte de conditionnement analogique FlexiForce™ Le module électronique Quickstart Board est un circuit amplificateur pour capteurs de force piézorésistifs (FSR) FlexiForce™. Ce conditionneur permet l’utilisation facile et rapide de tout capteur de force de la gamme FlexiForce avec un circuit réalisé suivant les recommandations de Tekscan. Le module Quickstart Board fournit une sortie analogique tension proportionnelle 0 à 5 V qui peut être utilisée en entrée d’un microcontrôleur ou un d’autre système d’acquisition. Ce kit comprend la carte de démarrage rapide Flexiorce Quickstart Board livrée avec deux capteurs A201 (A201-1 et A201–25). Il est idéal pour tester la technologie, préparer rapidement une preuve de concept et réaliser quelques prototypes ou envisager directement sont intégration.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

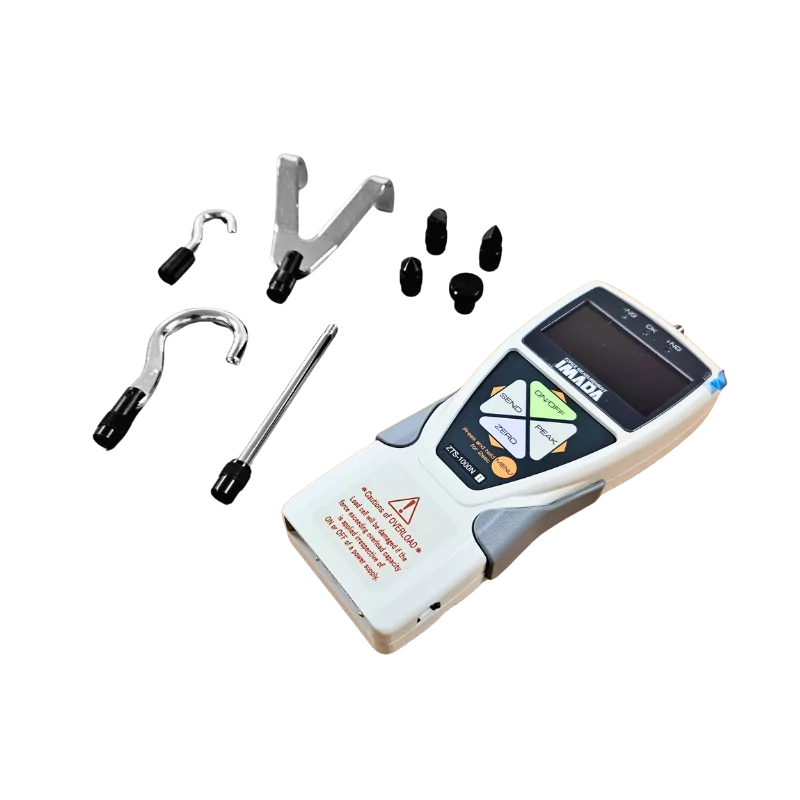

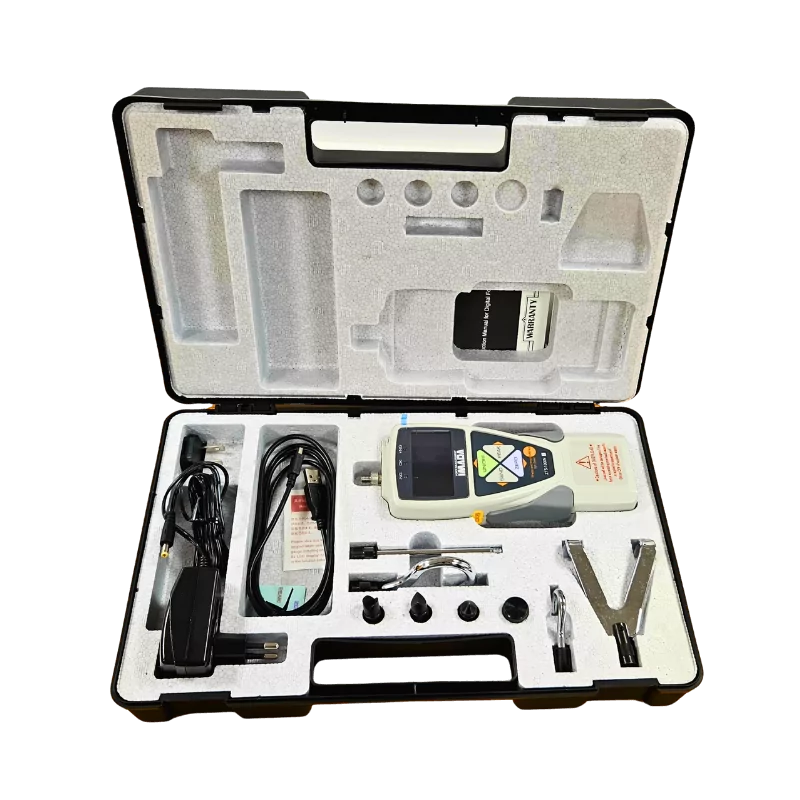

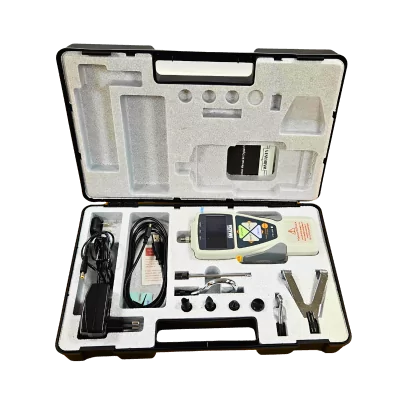

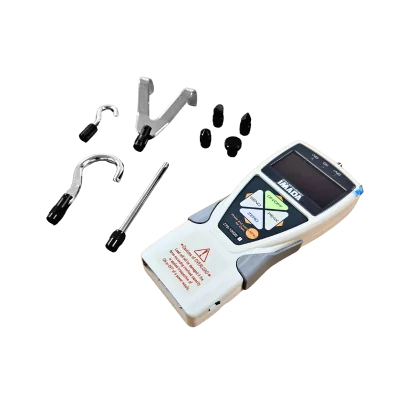

Mesure de force en traction / compression 0 à 1 kN Coffret comprenant adaptateur secteur, PV de contrôle, pilote et logiciel Windows pour transfert de données, jeu de 8 embouts, câble USB. Précision : +/- 0,2% de la PE* +/-1digit, unité de mesure : N, kgf, lbf, affichage : 4 digits organique LED, rafraîchissement 10 Hz, échantillonnage : 2000 Hz max, autonomie : 8 heures, surcharge max : ±.200% PE, conditions d’utilisation : température : 0 à 40 °C - 20 à 80% HR,

Système de mesure FlexiForce™ sans fil WELF™ (Wireless Economical Load & Force Measurement System) est une solution de mesure de force sans fil facile à utiliser et économique. Il est compatible avec toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201). La solution de base comprend une électronique de transmission sans fil (WiFi), un logiciel et un capteur FlexiForce A201 de chaque gamme. L'électronique optimise la sensibilité et les performances de mesure sur une large plage de force en fonction du capteur connecté. Le logiciel assure un étalonnage avec une précision jusqu'à ± 3 %. Jusqu’à 15 transmetteurs WiFi peuvent être ajoutés au système de base et une version Haute Vitesse permet d’échantillonner jusqu’à 6 kHz (200Hz en standard).
