Capteurs pour haute température

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

Système standard de cartographie de pression I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.

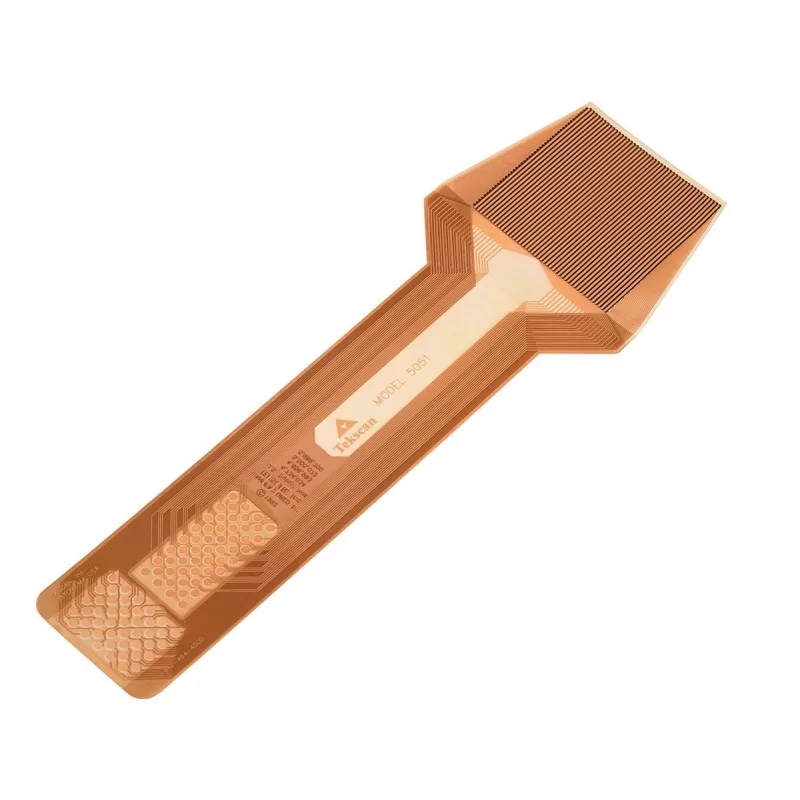

Les capteurs Tekscan® sont destinés à cartographier la répartition de pression entre deux surfaces. Encore récemment, ils étaient capables de mesurer ce contact avec des résolutions spatiales pouvant atteindre 0,6 mm. L'introduction de trois nouveaux capteurs haute résolution (6304N, 6312N, 5008N) a permis d'améliorer cette résolution jusqu'à 0,1 mm, ce qui permet de mesurer les détails de formes complexes.

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.
