Cartographie de température dynamique

Visualisation, mesure et enregistrement des températures d'interface

La solution de cartographie de température Tekscan affiche une représentation visuelle quantifiée de la répartition de température sur une surface ou à l'interface de deux objets. Elle exploite une technologie de capteur à polymère thermorésisitf utilisé sous la forme d'une matrice de points de mesure de température déposés sur un substrat mince et flexible. Le système Tekscan affiche la carte de chaleur couleur en temps réel, l'enregistre sous forme d'une séquence dynamique exploitable en temps réel et en post-traitement pour analyser la distribution spatiale et temporelle des flux des chaleurs, localiser des points chauds, caractériser un matériau ou un assemblage, ...

MESCAN EST LE PARTENAIRE DISTRIBUTEUR DE TEKSCAN POUR LA FRANCE.

Voir le produit →

Tekscan I-Scan Evolution, cartographie de répartition de température dynamique , visualisation et mesure d'interface sur PC

I-Scan™ Evolution (Température)

Cartographie dynamique de température I-Scan™ cartographie la température à partir de capteurs à technologie thermorésistive en couche mince permettant de mesurer la distribution détaillée de la température sur une surface ou à l'interface de deux éléments en contact. Cette solution innovante intègre le logiciel et l'électronique I-Scan dans un format pratique facile à utiliser. Le capteur ajustable en dimensions par un simple découpage peut être utilisé seul ou en association avec un capteur de cartographie de pression en fonction de la configuration choisie. Suivant les cas I-Scan permet de collecter des données inédites de température et/ou de pression permettant d’optimiser les performances des produits et procédés de fabrication.

Voir le produit →

Tekscan I-Scan Evolution, cartographie de répartition de température dynamique , visualisation et mesure d'interface sur PC

I-Scan™ Evolution (Température)

Cartographie dynamique de température I-Scan™ cartographie la température à partir de capteurs à technologie thermorésistive en couche mince permettant de mesurer la distribution détaillée de la température sur une surface ou à l'interface de deux éléments en contact. Cette solution innovante intègre le logiciel et l'électronique I-Scan dans un format pratique facile à utiliser. Le capteur ajustable en dimensions par un simple découpage peut être utilisé seul ou en association avec un capteur de cartographie de pression en fonction de la configuration choisie. Suivant les cas I-Scan permet de collecter des données inédites de température et/ou de pression permettant d’optimiser les performances des produits et procédés de fabrication.
Affichage 1-1 de 1 article(s)
Documentation

Logiciel de cartographie de température

I-Scan pour la cartographie thermique affiche en temps réel la carte de température dynamique et des représentations de données graphiques pour des analyses approfondies. Basée sur la plateforme I-Scan 9.5 de Tekscan, la solution intègre des fonctions simples et intuitives pour l'étalonnage du capteur et l'analyse précise et efficace des données.

en savoir plus
  • Mesure là où les caméras thermiques ne peuvent pas
  • Principe de mesure insensible à l'émissivité
  • Permet de visualiser la propagation thermique
  • Rationalise l'acquisition des données et facilite leur analyse
  • Permet de corréler les distributions de pression et de température

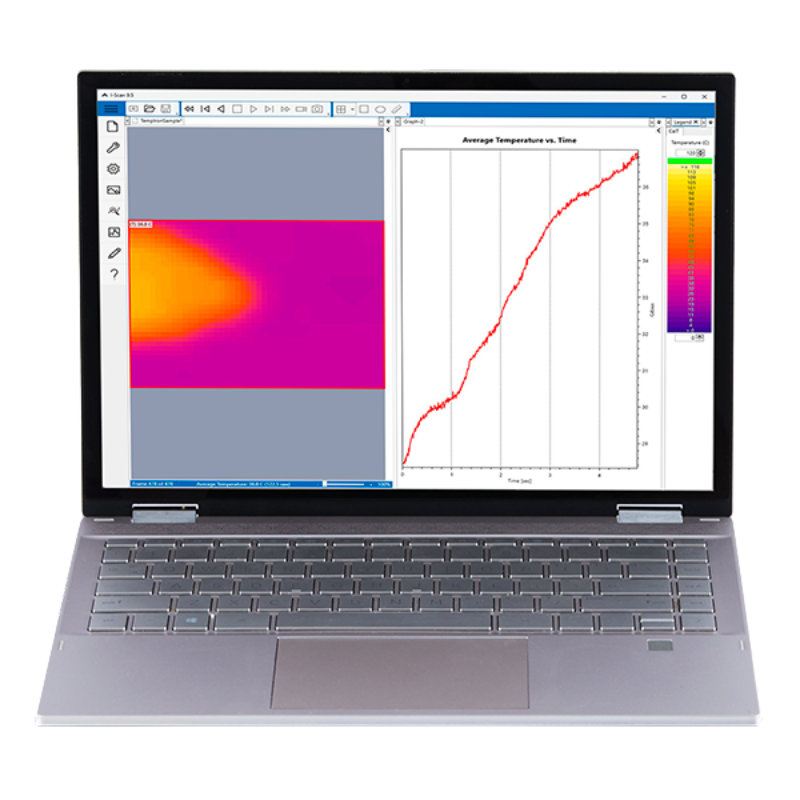

Visualisation en temps réel des cartes de température

Affichage dynamique des cartes de distribution de la température, en direct et en différé, pour une analyse détaillée.

Interface logicielle conviviale et intuitive

Utilisation de la plateforme logicielle Tekscan I-Scan 9.5, assurant à ses utilisateurs existants une prise en main aisée.

Représentation des valeurs en gradients de couleurs

Permet d'obtenir des cartes de chaleur personnalisées pour optimiser la visualisation et l'analyse des données thermiques.

Processus d’étalonnage du capteur simple

Garantit des mesures précises et reproductibles grâce à un processus de configuration intuitif

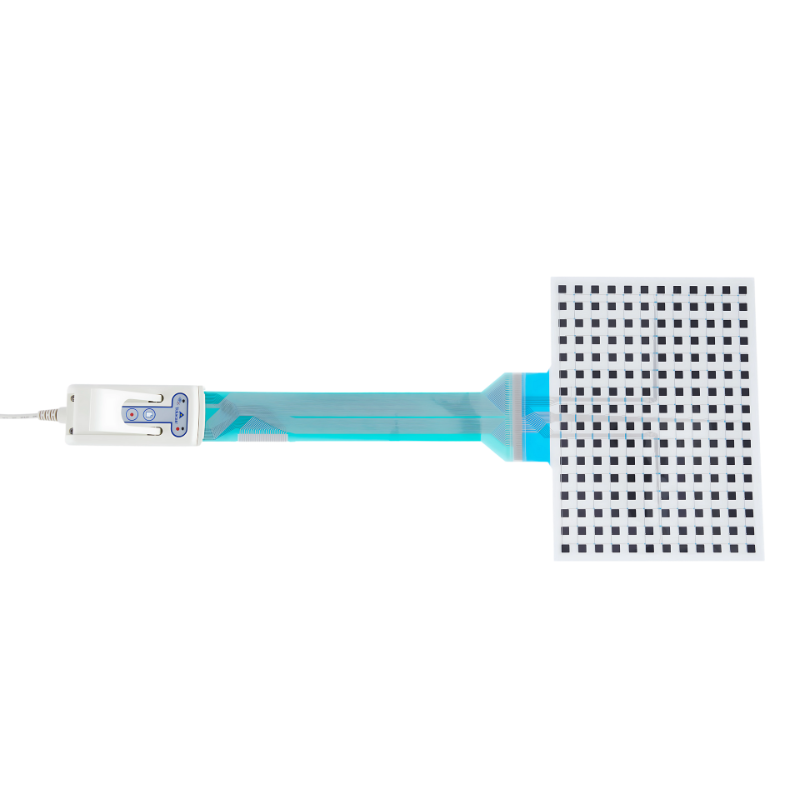

Capteur de température matriciel

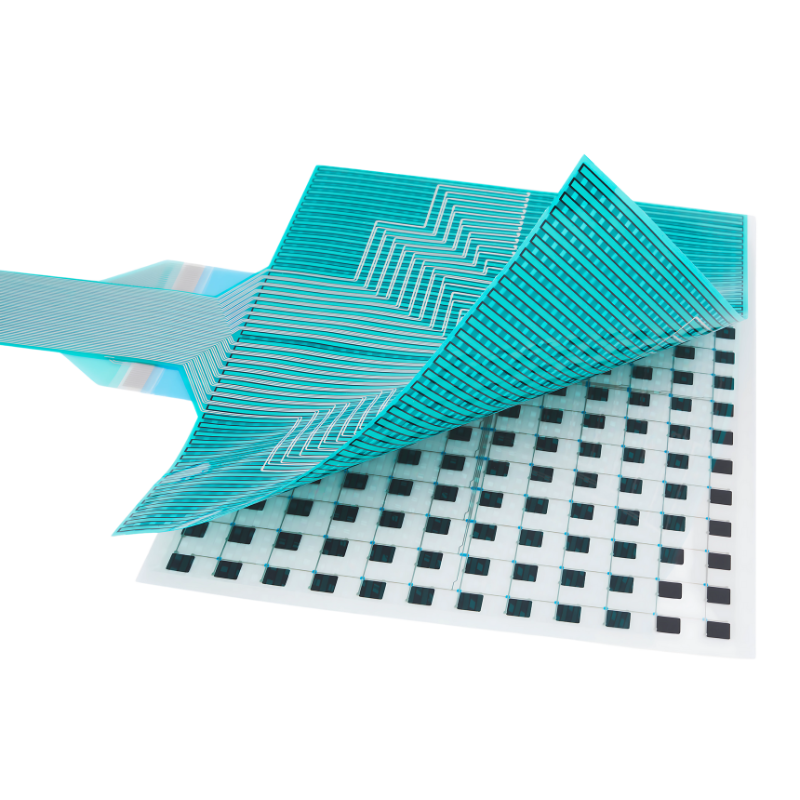

Avec ses 192 points de mesure, le capteur modèle T800 à la fois fin, flexible et ajustable, se positionne en contact direct avec la surface et permet une cartographie précise en haute résolution de la température sur une plage de 0 à 120°C. Contrairement aux caméras thermiques, il fonctionne dans des environnements fermés, obstrués ou réfléchissants, ce qui le rend idéal pour les applications complexes. Les dimensions de ce capteur sont similaires à celles du capteur de cartographie de pression modèle 7800 et les deux sont ajustables en longueur comme en largeur. Ils sont des capteurs compagnons idéaux pour obtenir des données de température et de pression simultanément sur la même surface avec le même système d'acquisition.

Mesure de température et pression en même temps

Possibilité de cartographier, comparer et corréler la distribution de la température et celle de la pression sur une surface.

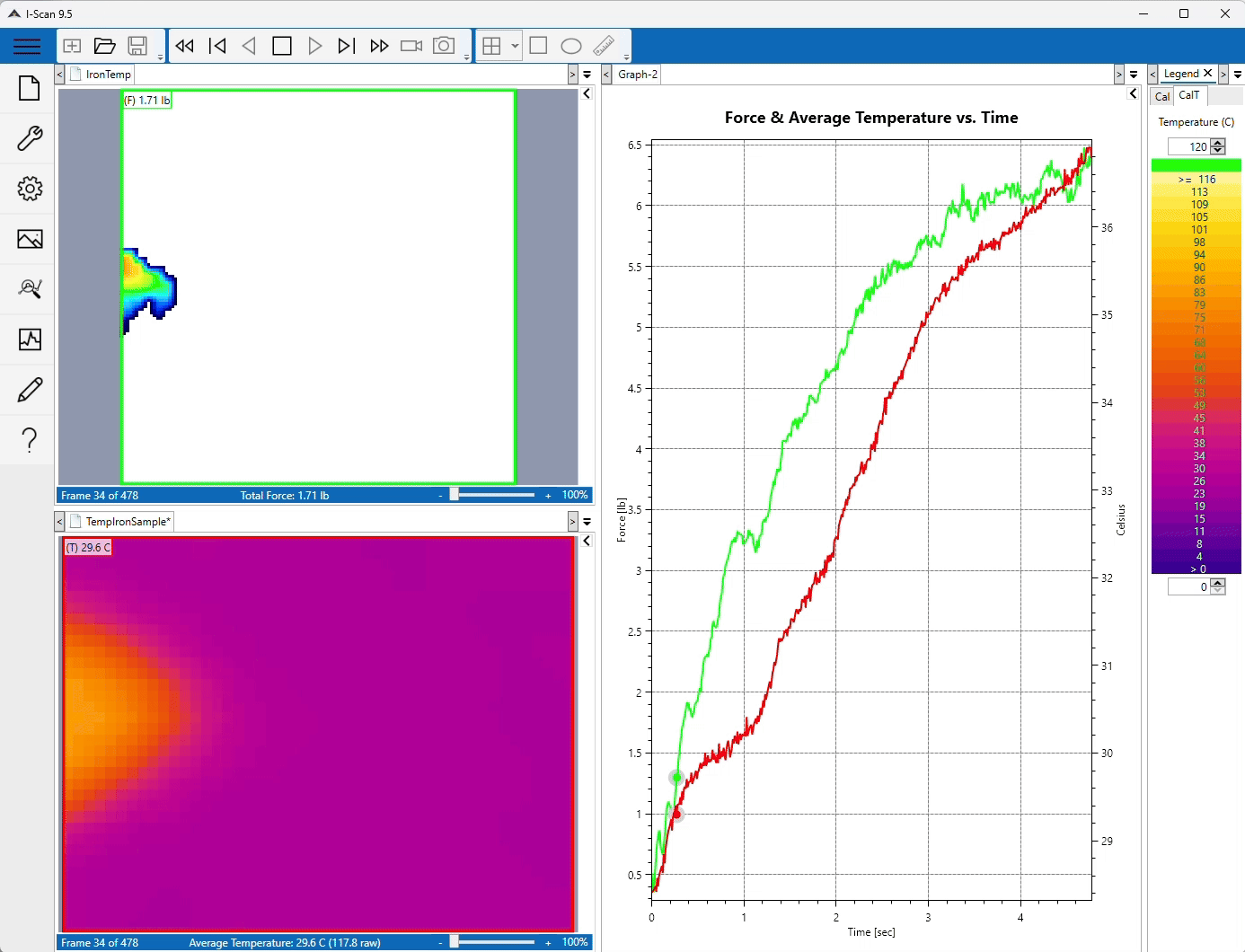

Graphiques superposés de température et pression

Comparaison des évolutions de la pression et de la température dans le temps pour découvrir des corrélations déterminantes.

Applications

Packaging & Fabrication

Valider l'uniformité de la chaleur entre des barres de scellage Mesurer l'homogénéité de la température entre rouleaux de laminage et de façonnage

Semi-conducteurs

Mesurer l'efficacité entre composants et dissipateurs thermiques Évaluer l'uniformité de température pendant la fabrication des wafers

Stockage d’énergie

Analyser la répartition thermique dans les cellules, modules et packs de batteries pendant les cycles de charges et décharges Évaluer l'efficacité des couches isolantes

Automobile

Optimiser les performances des boucliers thermiques Évaluer les systèmes de chauffage dans les véhicules électriques Surveiller la dissipation thermique des moteurs et composants chauds

en savoir plus

Visualisation, mesure et enregistrement des températures d'interface

La solution de cartographie de température Tekscan affiche une représentation visuelle quantifiée de la répartition de température sur une surface ou à l'interface de deux objets. Elle exploite une technologie de capteur à polymère thermorésisitf utilisé sous la forme d'une matrice de points de mesure de température déposés sur un substrat mince et flexible. Le système Tekscan affiche la carte de chaleur couleur en temps réel, l'enregistre sous forme d'une séquence dynamique exploitable en temps réel et en post-traitement pour analyser la distribution spatiale et temporelle des flux des chaleurs, localiser des points chauds, caractériser un matériau ou un assemblage, ...

MESCAN EST LE PARTENAIRE DISTRIBUTEUR DE TEKSCAN POUR LA FRANCE.
