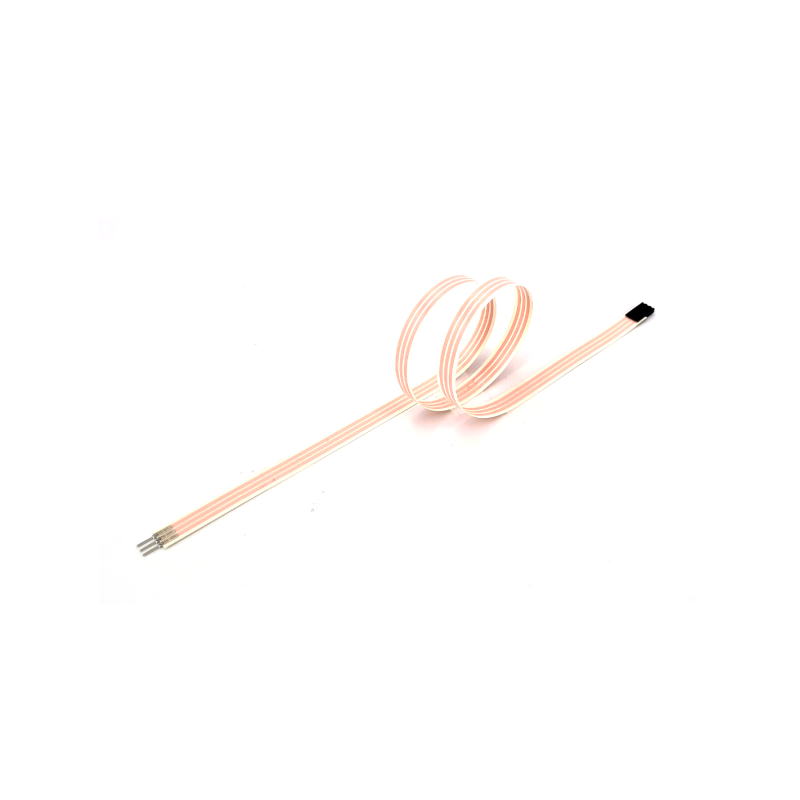

Extension pour Flexiforce

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

Carte de conditionnement analogique FlexiForce™ Le module électronique Quickstart Board est un circuit amplificateur pour capteurs de force piézorésistifs (FSR) FlexiForce™. Ce conditionneur permet l’utilisation facile et rapide de tout capteur de force de la gamme FlexiForce avec un circuit réalisé suivant les recommandations de Tekscan. Le module Quickstart Board fournit une sortie analogique tension proportionnelle 0 à 5 V qui peut être utilisée en entrée d’un microcontrôleur ou un d’autre système d’acquisition. Ce kit comprend la carte de démarrage rapide Flexiorce Quickstart Board livrée avec deux capteurs A201 (A201-1 et A201–25). Il est idéal pour tester la technologie, préparer rapidement une preuve de concept et réaliser quelques prototypes ou envisager directement sont intégration.

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.
