Système d'extensométrie vidéo 3D et tracking multipoints Axiom
Mesure de déformations et déplacements 3D multiples sans contact
Axiom est le système d'extensométrie tridimensionnelle par stéréo corrélation d'images numériques (DIC) à haute précision d'Imetrum. Il est basé sur des algorithmes temps réel en développement constant depuis plusieurs dizaines d'années et implémentés dans l'interface logicielle de la solution : Video Gauge. Axiom est conçu pour être ergonomique et modulaire. Il est spécifiquement pensé pour rendre aussi simples que précises et rapides les caractérisations mécaniques de matériaux, pièces et sous-ensembles. Quelques minutes de formation suffisent à sa prise à main.
Chaque composant optique du système d'extensométrie vidéo 3D Axiom est livré étalonné avec une précision de classe 0.5 et le logiciel Video Gauge est fourni installé sur le contrôleur de système, directement prêt à mesurer en temps réel les déplacements, déformations, rotations, cisaillements, etc. à la surface des objets placés dans son volume de travail. Il permet également le post-traitement de ses archives vidéos pour offrir un confort d'utilisation optimal tout en permettant une vitesse d'exécution des essais minimale et en assurant des performances de mesure exceptionnelles. Outre la possibilité de traiter des enregistrements vidéos à haute vitesse, cette fonctionnalité offre la possibilité de générer des résultats complets avec un seul essai pouvant aller jusqu'à la destruction de l'élément testé. Il devient également possible d'enrichir ou de vérifier des données même très longtemps après l'enregistrement d'un essai.
Affichage 1-3 de 3 article(s)
Axiom 3D - Mesures de déformations 3D

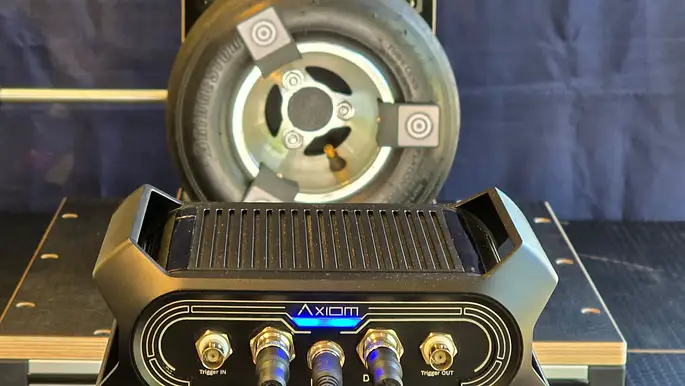

Les modèles standard travaillent dans des volumes situés à des distances de 300 mm et 500 mm, mais des solutions personnalisées peuvent être définies et fabriquées sur commande. Axiom peut être utilisé dans des environnements sensibles grâce à sa conception entièrement close. Avec un câblage simplifié et plusieurs options de montage robustes, il est un instrument de mesure à la fois convivial et très performant. Utilisant des techniques de mesure sans contact par corrélation d'images numérique, Axiom 3D élimine les difficultés de mise en œuvre des capteurs traditionnels à contact.
Montage sur trépied avec tête orientable
Trépied robuste avec tête à crémaillère, idéal dans les cas d'utilisation de Axiom 3D pour des applications où la stabilité, la hauteur et l'angle de vue sont primordiaux.
Axiom MT - Extensomètre Vidéo 3D
Axiom MT est idéal pour déterminer les propriétés des matériaux à faible déformation (à partir de 0,01 %). Tous les modèles sont conformes à la classe B-1 (ASTM E-83) et à la classe 0.5 (ISO 9513) pour leurs longueurs de jauge et plages de déformations respectives. La mesure stéréoscopique révélant les défauts d'alignement de la machine ou de l'échantillon, Axiom détecte, mesure et supprime réellement les effets des mouvements hors plan pendant l'essai au lieu de simplement réduire ces erreurs au moyen d'objectifs télécentriques coûteux et encombrants. Les systèmes stéréoscopiques Imetrum offrent une flexibilité de distance de travail comprise, entre 50 et 500 mm pour Axiom, ce qui permet une installation rapide et une grande tolérance d'utilisation.
Montage sur machine
Support universel pour bâtis de machines d'essais avec bras extensible à verrouillage pour un positionnement parfait du système Axiom par rapport à la pièce à tester en configuration portrait ou paysage.
FAQ Axiom
Avantages des extensomètres Axiom
- Mesures sans contact 3D haute précision classe 0.5
- Têtes optiques interchangeables plug and play
- Etalonnage en usine avec fonction de validation automatique
- Mesure multiples de positions, déplacement, rotations, déformations, cisaillements, module, et plus
- Compatible avec tous les matériaux
- Montage sur machine UTC par bras articulé robuste ou sur trépied
- Options champs de déformation (DIC), multi-optiques, etc.
Que mesure le système de DIC Imetrum Axiom ?

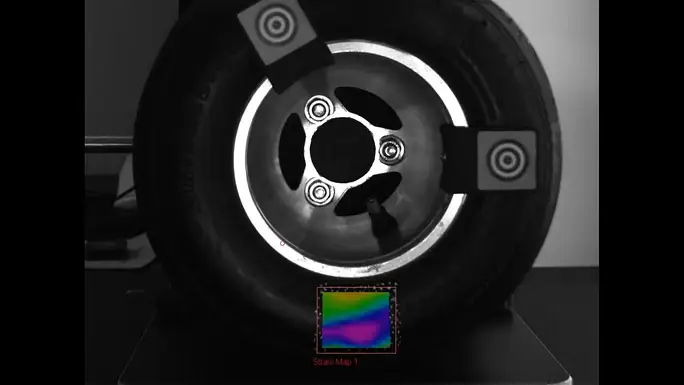

Le système Axiom permet à l'utilisateur de sélectionner dans l'image affichée sur l'interface du logiciel, ses propres points et zones d'intérêt spécifiques à la surface de l'objet à mesurer. D'un simple clic il peut ensuite définir une série de mesures 2D ou 3D point-à-point parmi tous ceux disponibles : position, déplacement, déformation, rotation, module d’élasticité, cisaillement*, champs de déplacements et déformations*.
Le matériel Axiom peut être utilisé aussi bien pour mesurer des déformations de pièces, sous-ensembles et assemblages que pour caractériser des matériaux avec une précision inégalée. Dans ce cas, des fonctions logicielles spécifiques sont prévues pour mesurer, calculer et tracer les grandeurs caractéristiques de l'échantillon.
Toutes les mesures peuvent être réalisées en direct et en post-traitrement sur les vidéos enregistrées ce qui permet de déplacer des points, modifier des mesures, affiner des réglages, etc.
Les données de mesure peuvent être exportées au format de CSV, en flux tcp/ip, et en vidéos. Une interface d'entrée / sorties de signaux est également prévue pour interfacer Axiom avec d'autres dispositifs de l'environnement. Par exemple, le signal de force du capteur de la machine d'essai peut être importé pour tracer la courbe de contrainte de l'essai ou des sorties proportionnelles peuvent être générées en les associant à des mesures en direct : extensomètre, rotation, LVDT, ... Chaque tête optique Axiom dispose également de connecteurs BNC d'entrée et sortie permettant de synchroniser le déclenchement des mesure avec d'autres appareils.
*modules optionnels
Quels sont les matériaux et types d'éprouvettes compatibles avec Axiom ?
L'extensomètre vidéo 3D Axiom est idéal pour les caractérisations avancées d'éprouvettes, composants et assemblages quelques soient les matériaux qui les constituent : composites, métaux, plastiques, caoutchoucs, céramiques et matériaux naturels. Les algorithmes de DIC du logiciel Video Gauge™ reposant sur un principe de suivi de motif, la surface de l'objet doit être préparée quand elle ne présente pas "naturellement" un motif directement exploitable.
Pour rendre cette opération simple et rapide, un kit de marquage d'éprouvette comprenant plusieurs tampons encreurs à motifs mouchetés de tailles variées et des blocs d'encres noire et blanche, est proposé séparément. Cette méthode fiable et répétable permet de préparer de manière optimale les éprouvettes plates comme les éprouvettes cylindriques ou autre surfaces pour des résultats de haute précision.
Lorsque le système n'est pas utilisé pour caractériser des échantillons de matériaux mais pour mesurer des déformations sur des objets, assemblages et structures, l'idéal est d'utiliser des cibles adhésives de type bulleseye proposées en planches de motifs de luminosités et tailles variées pour une sélection au cas par cas en fonction des dimensions de l'objet, de l'éloignement du point par rapport à l'optique et de la luminosité locale.
Quelle est la précision de mesure du système Axiom ?
L'extensomètre vidéo DIC Imetrum Axiom satisfait ou excède les exigences des normes extensométriques ISO9513 Classe 0.5 et ASTM E83 - B1.
Chaque tête optique Axiom est livrée avec une éprouvette de référence permettant de vérifier la performance du système à tout moment et de manière automatique, en la présentant dans le volume de mesure du système.
Que comprend un système Axiom ?
Un ensemble de mesure DIC 3D Imetrum se compose essentiellement d'une tête optique Axiom et d'un contrôleur de système livré avec son OS (Windows) et le logiciel Video Gauge™ en version MT ou en version 3D (caractérisation de matériaux ou mesure de déplacements, déformations et rotations sur composants) installés et paramétrés, prêts à mesurer.
En fonction des nécessités de chaque application, des éléments complémentaires peuvent optimiser cette configuration minimale, par exemple des éclairages à panneaux LED, de l'espace de stockage supplémentaire ou des modules logiciels optionnels comme le suivi de propagation de fissure (test de pelage), les cartographies de déformations et déplacements ainsi que la correction de mouvement de solide.
Le montage de la tête optique sur son trépied robuste avec réglage 3D est une solution flexible et polyvalente souvent complétée d'un support de montage articulé pour machine d'essais universelles et d'un boitier d'entrées / sorties de signaux analogiques et numériques pour les applications de caractérisation de matériaux.
Quel modèle de tête optique Axiom choisir ?
Le choix de la tête optique 3D Axiom dépend des dimensions de vos éprouvettes ou objets d'étude. L'ensemble doit être contenu dans le volume de mesure spécifique à chaque la tête optique.
Lorsque toutes les zones à mesurer ne sont pas visibles dans le champ de vision 3D d'une seule tête optique, une seconde tête peut être connectée et synchronisée pour générer des mesures dans un référentiel de coordonnées unique commun.
