Marque Tekscan Référence I-Scan Lite

Tekscan I-Scan Lite - Système de cartographie de pression économique sur USB. Mesure d'empreintes de pressions de contact.

I-Scan Lite - Cartographie de pression économique

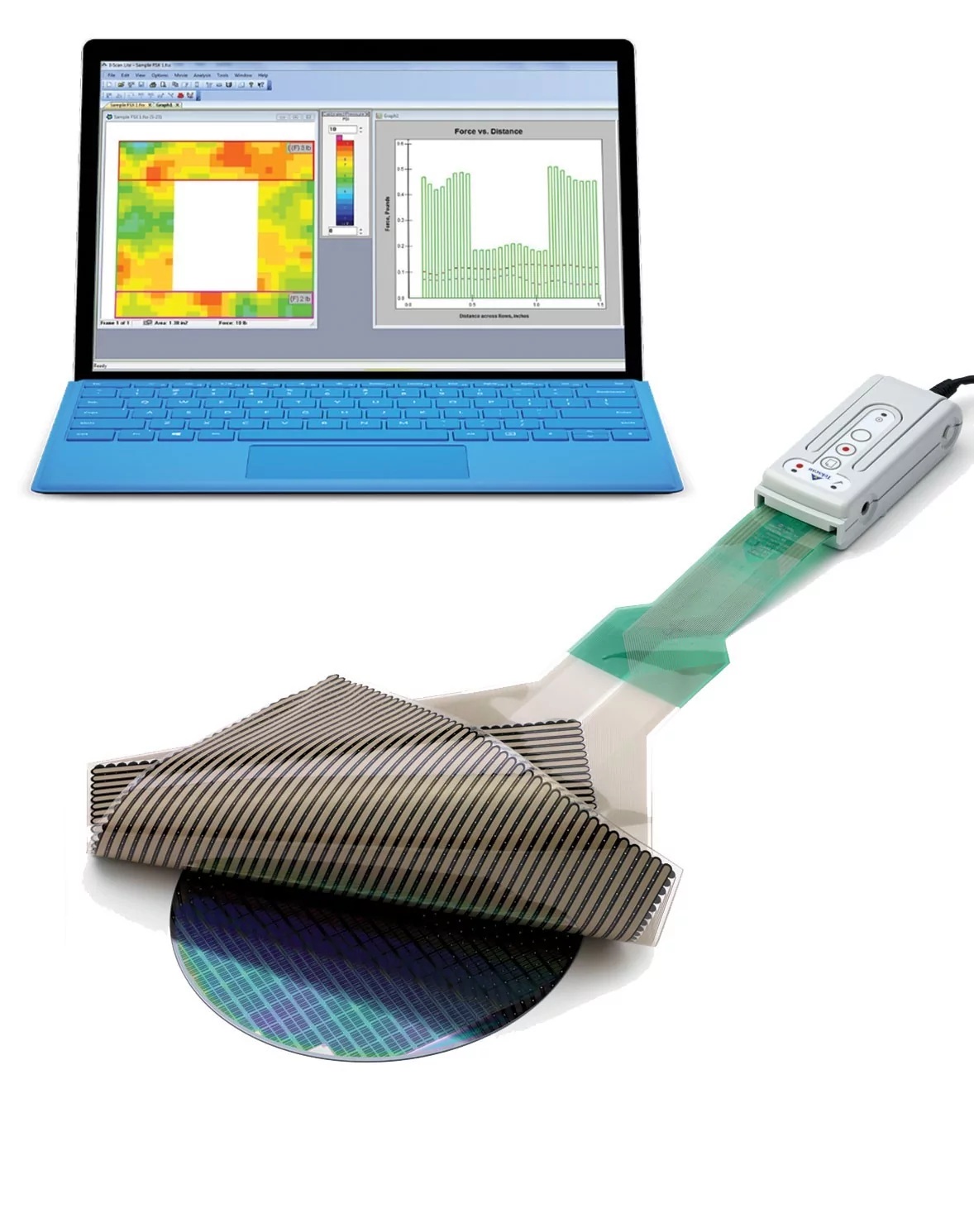

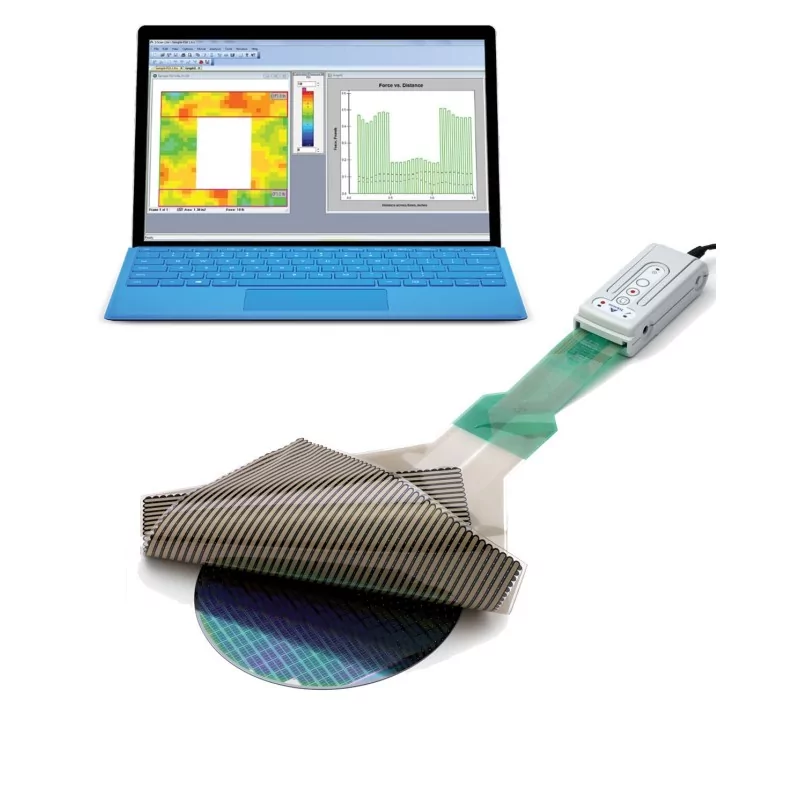

I-Scan® Lite est un outil de mesure qui révèle les niveau de pression à l'interface de deux éléments en contact. Le système de cartographie de pression utilise un capteur tactile extrêmement fin et flexible garantissant une interférence minimale entre les objets mesurés.

Le système assure la transmission des données de force, pression et surface de contact en temps réel et la saisie d'instantanés à des fins d'analyse. Les images de pression présentent des informations essentielles sur la distribution des efforts qui permettent d'améliorer la conception des produits, leur process de fabrication et finalement leur qualité.

I-Scan Lite offre les mêmes avantages que le logiciel I-Scan avec un logiciel simplifié pour les applications statiques.

Marque Tekscan Référence I-Scan Lite

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez ou transformez le ensuite en commande depuis votre compte.

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez le ou transformez le ensuite en commande depuis votre compte.

Marque Tekscan Référence I-Scan Lite

Système de cartographie de pression économique

I-Scan Lite permet à l'utilisateur de comparer et d'analyser la totalité de l'image ou plusieurs régions du capteur à l'aide de "boîtes de sélection" et de "lignes" configurables, comme illustré ici.

Caractéristiques

Grandeur mesurée	Pression (et répartition)
Type de produit	Système de mesure
Technologie	Piezorésistif
Précision	± 5%
Échantillonnage	jusqu'à 100 Hz (Electronique Evolution) ou jusqu'à 20 kHz (électronique VersaTek)
Température	-10 à 60 °C (capteurs standards) ou -40 à 200 °C (capteurs haute température)

Intégrateurs & revendeurs

Besoins d'un produit spécial, de tarifs en quantités ou de livraisons cadencées ?

contacter notre équipe

Produits associés

Capteurs Haute Résolution

Les capteurs Tekscan® sont destinés à cartographier la répartition de pression entre deux surfaces. Encore récemment, ils étaient capables de mesurer ce contact avec des résolutions spatiales pouvant atteindre 0,6 mm. L'introduction de trois nouveaux capteurs haute résolution (6304N, 6312N, 5008N) a permis d'améliorer cette résolution jusqu'à 0,1 mm, ce qui permet de mesurer les détails de formes complexes.

I-Scan™

Système de cartographie de pression polyvalent Solution de cartographie de pression configurable sur mesure, le système I-Scan est un ensemble polyvalent modulaire et évolutif. Le choix des capteurs peut se faire parmi plus de 200 capteurs de pression au catalogue (versions spéciales également possibles). Quatre types d’électroniques filaires, autonomes et sans fils ainsi que de multiples options logicielles et matérielles sont disponibles pour répondre aux besoins spécifiques de toutes les applications. Le logiciel I-Scan standard est intuitif et très complet. Il permet de visualiser les cartographies de pression en temps réel ou post-traitement, tracer des courbes de force, pression et surface de contact, localiser le centre des forces, sa trajectoire, exporter en vidéo ou en ascii, etc.

SDK Tekscan

Intégration de la cartographie de pression Tekscan Le kit de développement logiciel Tekscan est une interface de programmation d’application (API) à partir du flux des cartes de pression. Le SDK permet le développement d'un programme capable de contrôler et de s’interfacer avec l’électronique Tekscan pour compléter les fonctionnalités standard des logiciels avec des fonctions spécifiques à des applications particulières ou pour intégrer la technologie Tekscan dans un processus industriel : contrôle qualité, production, maintenance, etc. Le SDK Tekscan propose un ensemble de fonctions qui font appel à des bibliothèques de liens dynamiques (DLL) qui contrôlent l’acquisition et l’analyse des données. Il fonctionne sous Windows et supporte tout langage compatible .NET.
