I-Scan VersaTek™

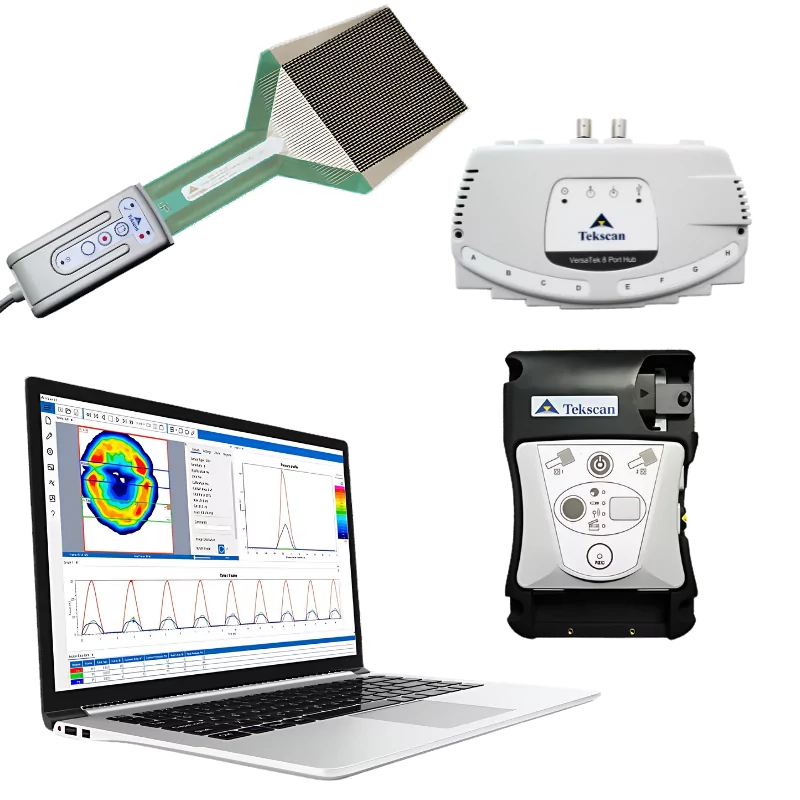

Système standard de cartographie de pression I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.

Les capteurs Tekscan® sont destinés à cartographier la répartition de pression entre deux surfaces. Encore récemment, ils étaient capables de mesurer ce contact avec des résolutions spatiales pouvant atteindre 0,6 mm. L'introduction de trois nouveaux capteurs haute résolution (6304N, 6312N, 5008N) a permis d'améliorer cette résolution jusqu'à 0,1 mm, ce qui permet de mesurer les détails de formes complexes.

Intégration de la cartographie de pression Tekscan Le kit de développement logiciel Tekscan est une interface de programmation d’application (API) à partir du flux des cartes de pression. Le SDK permet le développement d'un programme capable de contrôler et de s’interfacer avec l’électronique Tekscan pour compléter les fonctionnalités standard des logiciels avec des fonctions spécifiques à des applications particulières ou pour intégrer la technologie Tekscan dans un processus industriel : contrôle qualité, production, maintenance, etc. Le SDK Tekscan propose un ensemble de fonctions qui font appel à des bibliothèques de liens dynamiques (DLL) qui contrôlent l’acquisition et l’analyse des données. Il fonctionne sous Windows et supporte tout langage compatible .NET.

Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale MW, LW, LLW, LLLW, 4LW, 5LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.
