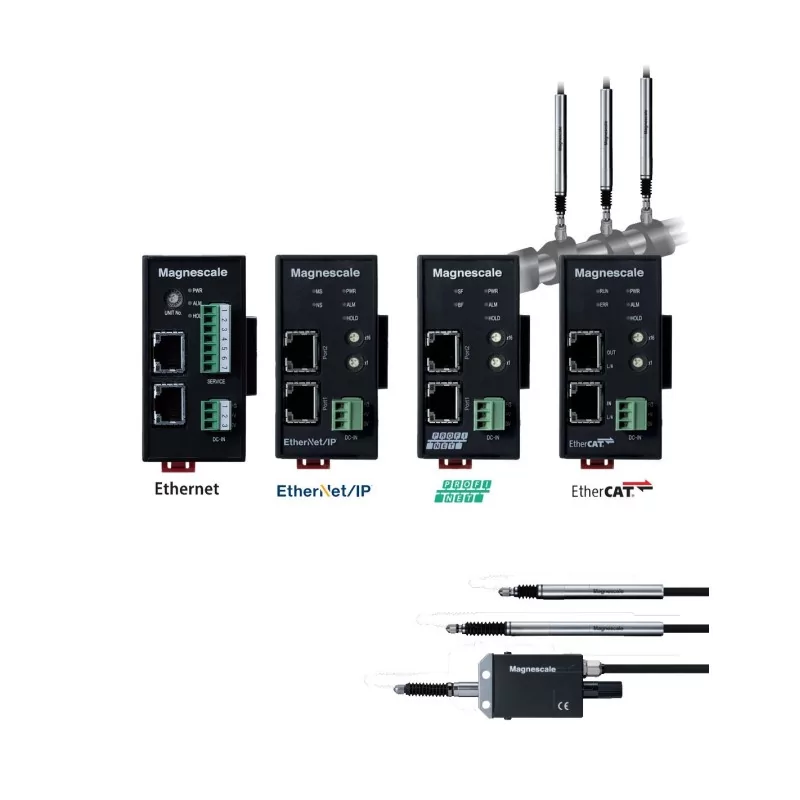

Interface Ethernet, EtherNet/IP, PROFINET ou EtherCAT pour séries DK, DK-S et DT

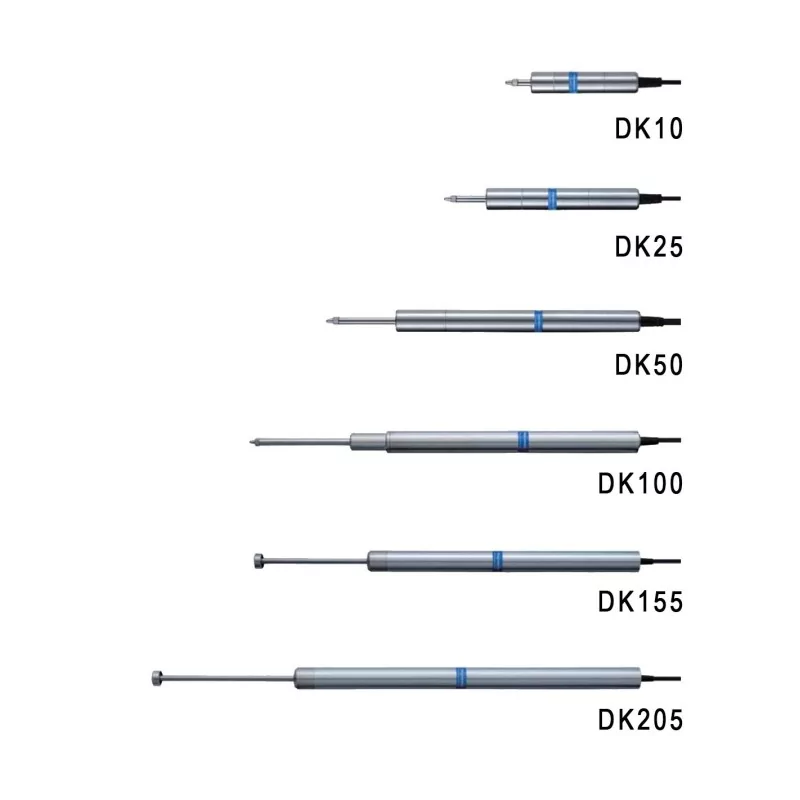

Les capteurs de déplacement Magnescale de la série DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement suivant le matériau à mesurer.  Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

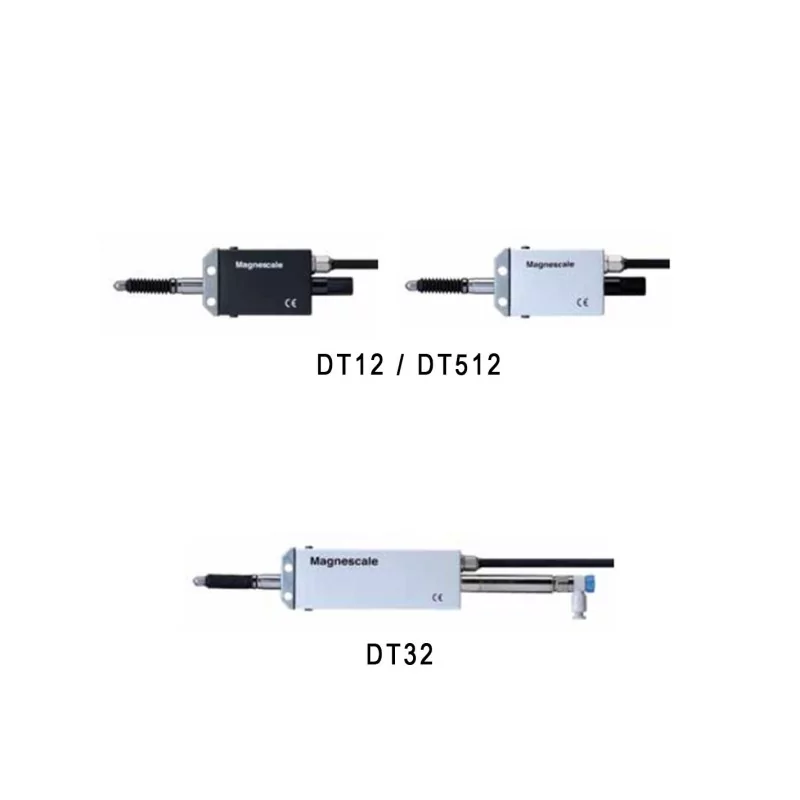

Les capteurs de déplacement numériques Magnescale de la série DT sont compacts et proposent un corps robuste rectangulaire facilitant leur intégration dans un environnement de production ou de test. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité et précision tout en maintenant des coûts faibles. Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

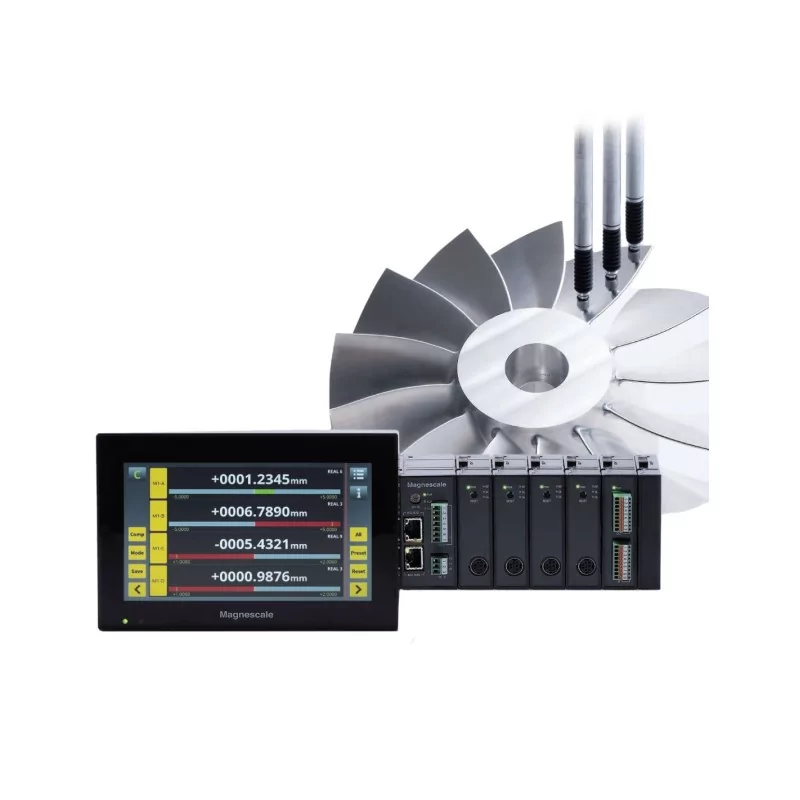

Le système d'acquisition Magnescale LT80 + MG80-MA + MG80-CM comprend une interface tactile LCD 7" (LT80), un conditionneur multi-axes (MG80-MA) et des modules de comptages MG80-CM permettant de connecter jusqu'à 32 capteurs des séries DK et DT (via adaptateur). Un module d'entrée-sortie peut aussi être raccordé. L'interface LT80 affiche la mesure courante, les pics, max et min, une somme ou une soustraction ainsi que l'état des entrées et sorties. L'ensemble peut être utilisé pour l'identification et le tri de pièces défectueuses, pour le contrôle de tolérance avec la fonction intégrée de comparateur à 2 ou 4 états, ... L'ensemble du système d'interfaçage se monte sur rail DIN, communique sur Ethernet ou sauvegarde les données sur un support mémoire flash USB ou carte SD.

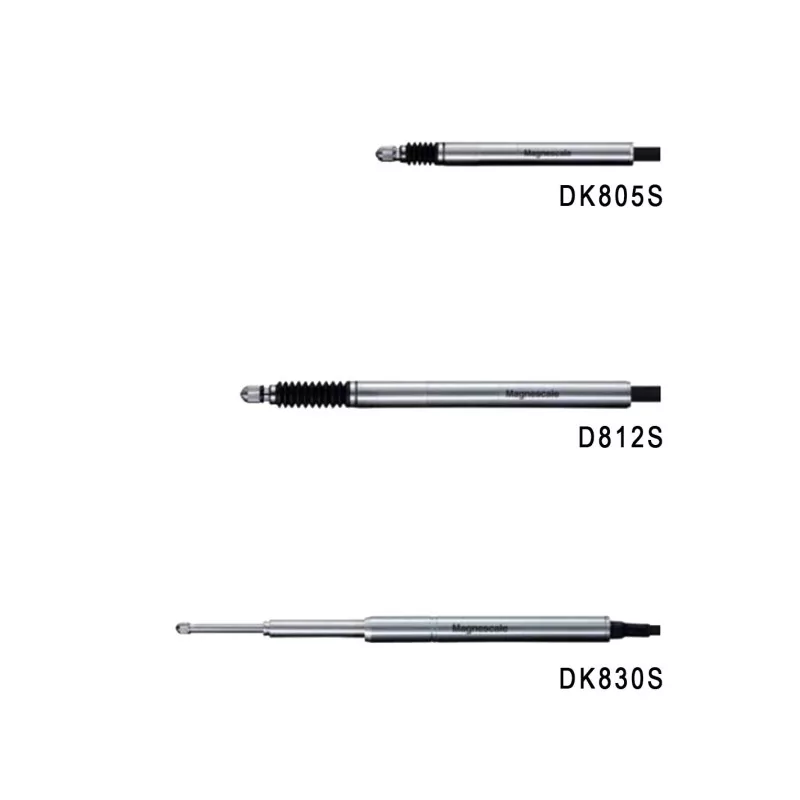

Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

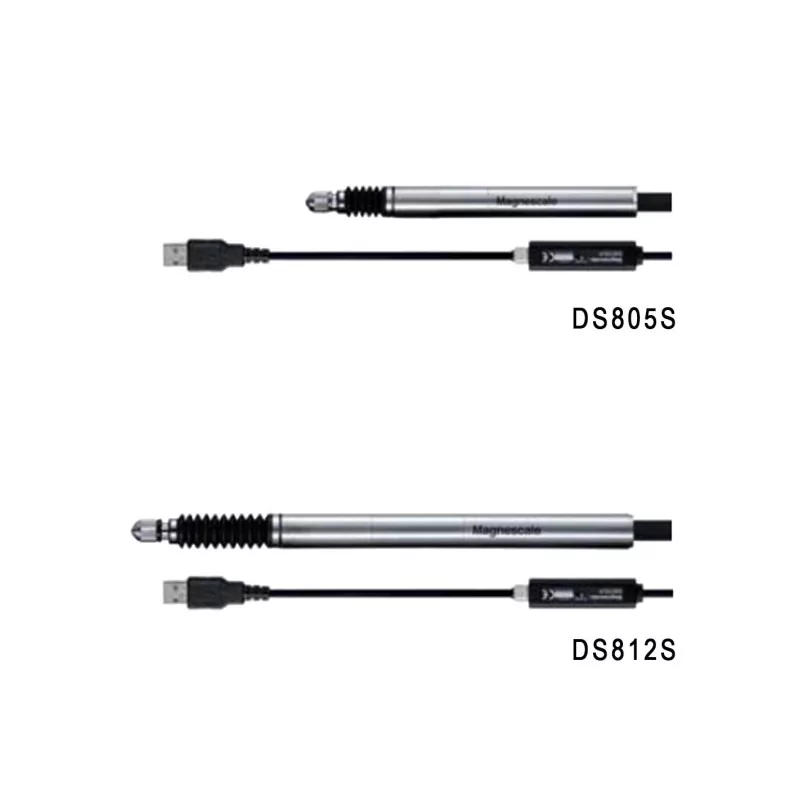

Les capteurs de déplacement Magnescale de la série DS-800S sont équipés d'un connecteur USB. Ils s'utilisent directement sur un ordinateur sans alimentation extérieure. Plusieurs capteurs peuvent être utilisés simultanément avec le logiciel pour PC fourni gratuitement. Un driver Labview et un programme pour Excel sont aussi disponibles en téléchargement. Comme les modèle DK-S, les palpeurs DS805S, DS812S et DS830S intègrent une nouvelle génération de roulements ultra-performants dans une conception mince de diamètre 8 mm. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 80 m/min Câble high-flex standard Protection jusqu'à IP67 avec soufflet Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage
