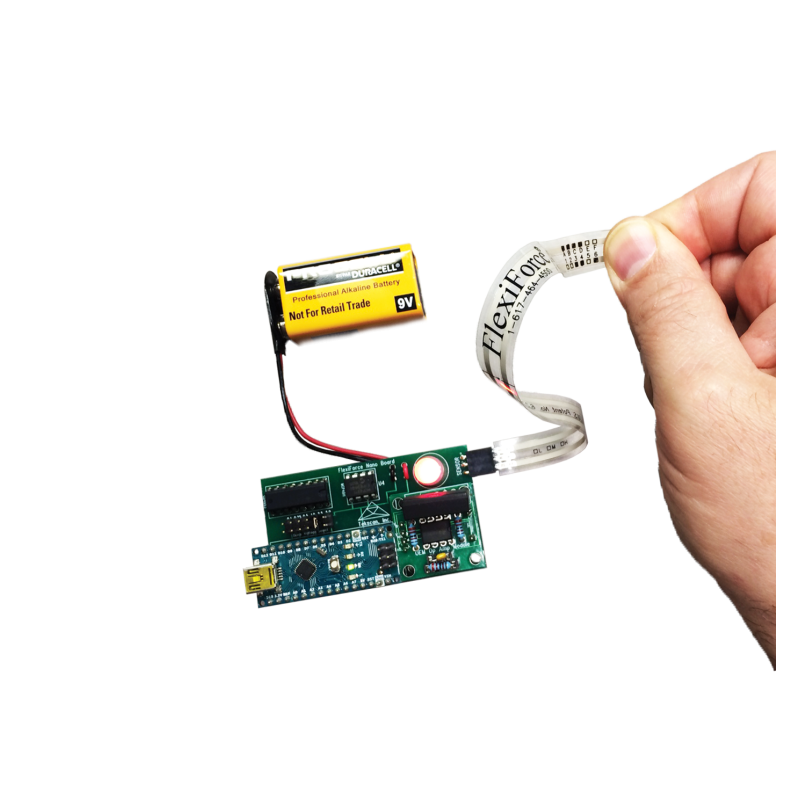

Kit de prototypage programmable FlexiForce™

Cartographie de pression intégrable OEM La solution PM64™ est conçue pour faciliter l'intégration de la solution de mesure d'empreintes de contact dynamiques leader du marché En proposant son SDK (.NET) associé à un module électronique PM64™, Tekscan permet aux intégrateurs OEM de mettre en œuvre efficacement la technologie de cartographie de pression la plus avancée dans leurs équipements et facilite le déploiement rapide d'une solution pilote aux utilisateurs multisites. Utilisée avec les interfaces de programmation d'applications (API) Tekscan, l'électronique PM64™ se présente comme une solution économique et évolutive pour le traitement temps réel de tests et contrôles qualité en ligne, ou comme une fonctionnalité intégrée à l'interface utilisateur d'une machine spéciale.

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

Capteurs de force piézorésistifs personnalisés La conception innovante et les possibilités uniques offertes par la technologie FSR FlexiForce permettent à Tekscan de créer des capteurs de force FlexiForce™ personnalisés sur mesure pour répondre aux besoins spécifiques de chaque intégration. Mescan est à vos cotés depuis vos premiers essais avec des capteurs FSR de la gamme standard (A101, A201, A301, A401, A502, HT201, ESS102, ESS301), jusqu'à la conception et l'intégration d'un capteur FlexiForce™ personnalisé développé spécialement pour vous. Les possibilités de personnalisation sont nombreuses : gamme de force particulière, capteur percé, forme complexe, connecteur spécifique, capteurs multipoints, matrice d'éléments sensibles, zones adhésives, etc.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.
