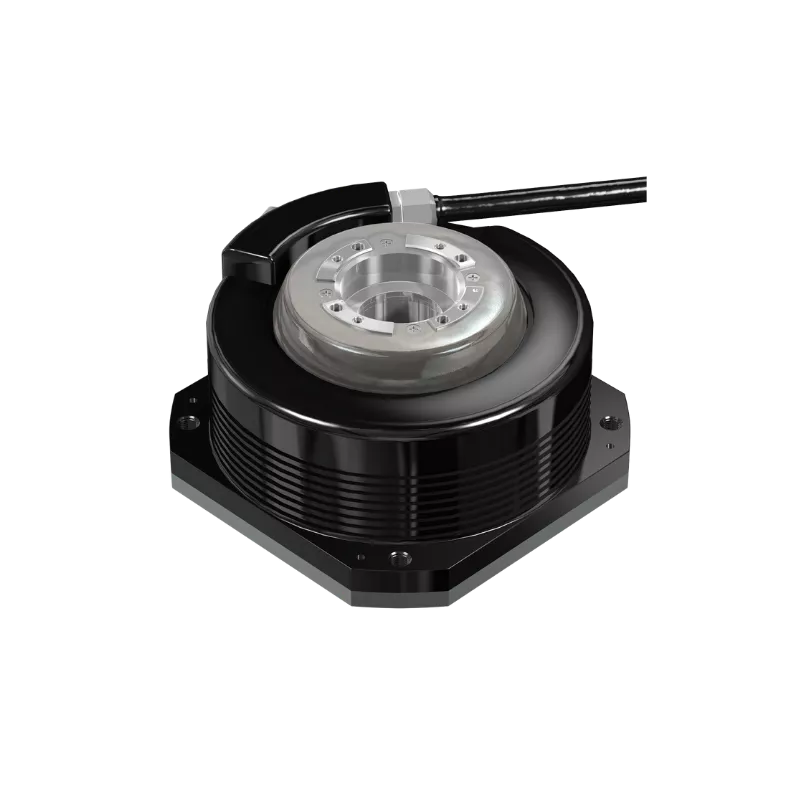

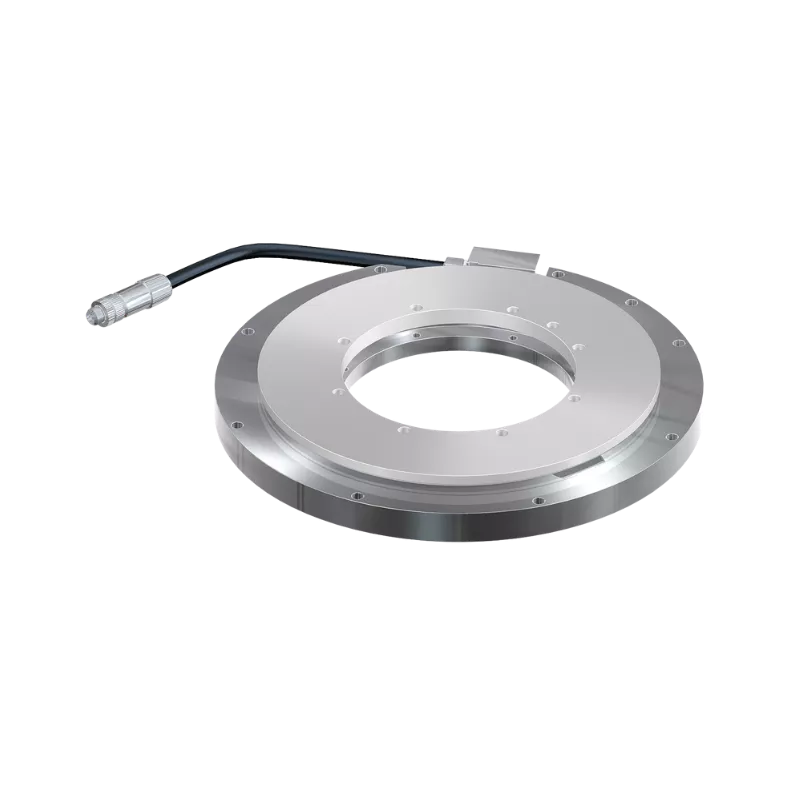

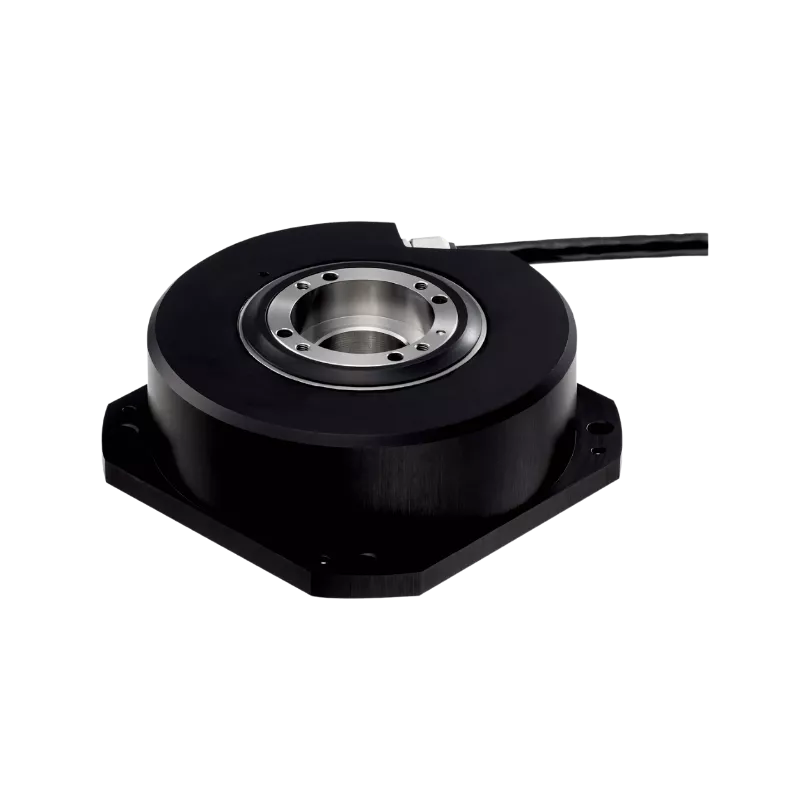

Liste des produits Magnescale

Les références Magnescale de la série SmartSCALE nouvelle génération utilisent la plus récente technologie d'interpolation, un nouveau principe magnétique et de nouveaux associés à un algorithme innovant. Grâce à ces caractéristiques uniques les modèle SQ47 et SQ57 fournissent des mesures absolues avec une résolution de 5 nm, la meilleure de sa catégorie, et tolèrent une distance de montage (185μm ± 100μm) qui facilite la mise en place de l'ensemble. Les modèles SmartSCALE offent une résistance élevée aux projections de liquide de refroidissement et d'eau, ainsi qu'aux résidus et copeaux métalliques. Ceci leur permet d'assurer un fonctionnement stable dans les environnements particulièrement difficiles (IP67).  en utilisant la dernière technologie d'interpolation avec un nouvel algorithme.

L'interface pour palpeurs numériques Magnescale MG80-SC + MG80-CM est un système de communication bidirectionnelle pour les capteurs des séries DK800S, DK et DT. Les données recueillies peuvent être envoyées à un PC ou à un automate via RS-232C ou Ethernet. Le module principal MG80-SC est équipé d'un port Ethernet et d'un port série RS-232C. Il intègre la fonction de communication  PLC-link compatible avec les automates de nombreux fabricants. Une application Windows est fournie pour permettre lune configuration facile et rapide du système. Jusqu'à 16 modules de conditionnement MG80-CM pour palpeurs numérique des séries Magnescale DK800S, DK ou DT peuvent être connectés à chaque interface de communication MG80-SC. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

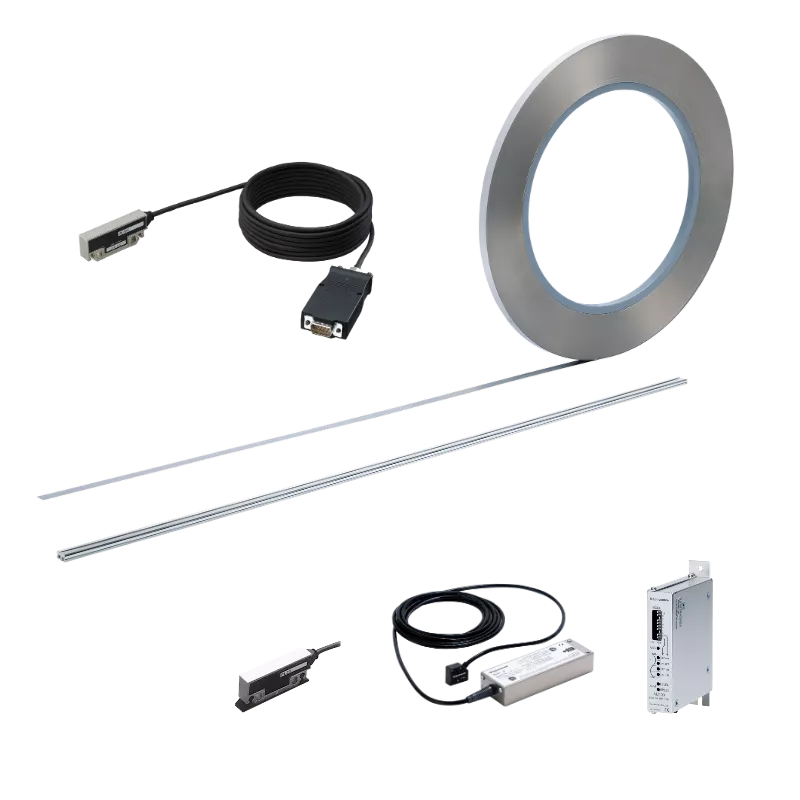

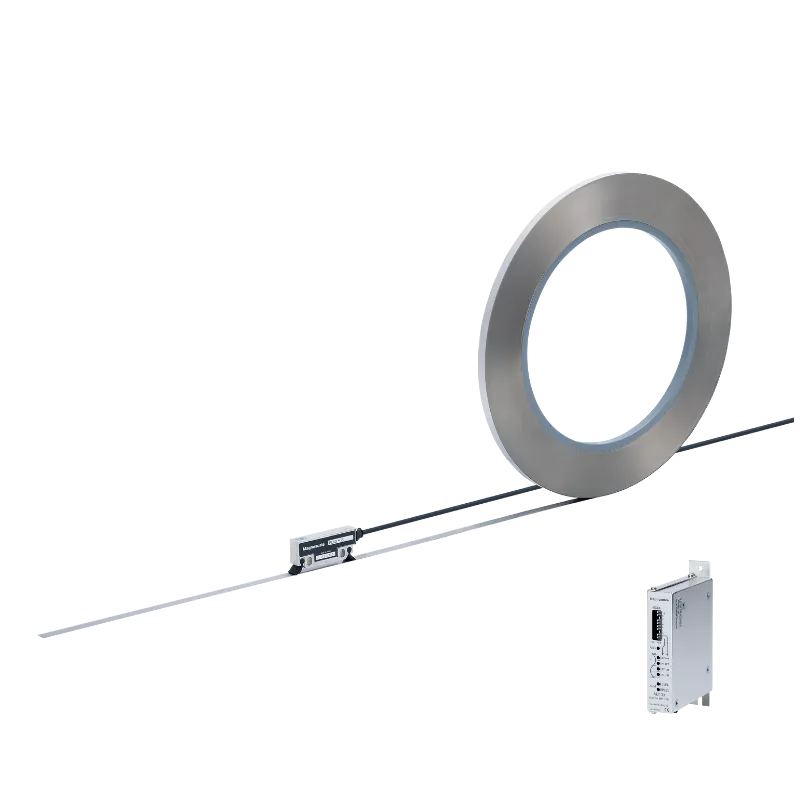

La gamme Magnescale Digiruler regroupe plusieurs modèles de bandes magnétiques incrémentales pour des mesure de position et déplacement sans contact sur de grandes longueurs.  Installation facile sur tous les types de machines, du travail du bois à la découpe des métaux Tolérance à la présence d'huile, d'eau et aux chocs et vibrations Excellente résistance aux condition d'atelier SL110 / SL130 : Résolution jusqu'à 10 µm, Vitesse de mesure jusqu'à 300 m / min, Longueur jusqu'à 30 m (SL130) SL331 : Résolution jusqu'à 5 µm, Vitesse de mesure jusqu'à 250 m / min, Longueur jusqu'à 8 m SL700 : Sortie AB quadrature (tête de lecture PL101), Longueur jusqu'à 100 m

Les interfaces Magnescale MG80-NE, MG80-EI, MG80-PN et MG80-EC associées à des modules de conditionnement MG80-CM pour les capteurs des séries DK800S, DK et DT, constituent des solutions de communication industrielle à haute performance. Suivant le module MG80 utilisé, les données des palpeurs connectés aux unités de conditionnement MG80-CM associés (jusqu'à 16) sont transmises suivant le protocole de communication sélectionné: EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes MG80-xx + MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de palpeurs. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Les règles numériques SR27A et SR74 ont une conception mince et compacte afin de faciliter leur installation dans les espaces réduits. Elles utilisent le principe magnétique Magnescale autorisant leur utilisation en présence de condensation d'eau, d'huile ou autres conditions difficiles. Elles présententle même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure. Le modèle SR27A supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. La référence SR74 est la même règle en version à sortie TTL Line Driver A/B. De même les références SR67A et SR84 (TTL Line Driver A/B) sont deux règles à la rigidité augmentée pour fournir une excellente résistance aux vibrations et chocs.

Le système d'acquisition Magnescale LT80 + MG80-MA + MG80-CM comprend une interface tactile LCD 7" (LT80), un conditionneur multi-axes (MG80-MA) et des modules de comptages MG80-CM permettant de connecter jusqu'à 32 capteurs des séries DK et DT (via adaptateur). Un module d'entrée-sortie peut aussi être raccordé. L'interface LT80 affiche la mesure courante, les pics, max et min, une somme ou une soustraction ainsi que l'état des entrées et sorties. L'ensemble peut être utilisé pour l'identification et le tri de pièces défectueuses, pour le contrôle de tolérance avec la fonction intégrée de comparateur à 2 ou 4 états, ... L'ensemble du système d'interfaçage se monte sur rail DIN, communique sur Ethernet ou sauvegarde les données sur un support mémoire flash USB ou carte SD.

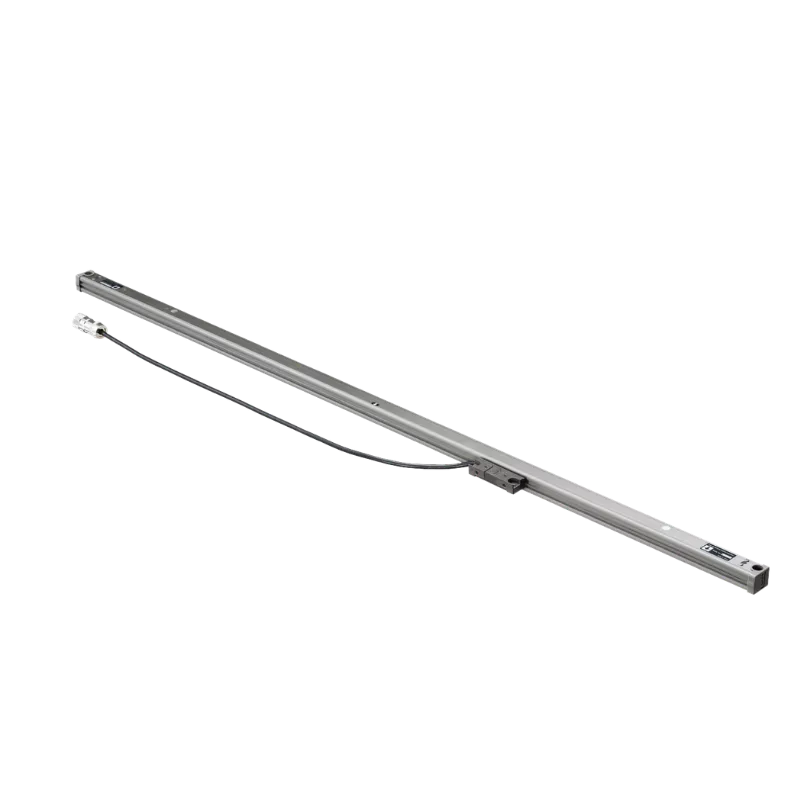

Les règles numériques de la série GB-ER intègrent la technologie originale Magnescale et sa robustesse reconnue dans un ensemble compact et facile à fixer avec point de référence intégré. Cette gamme est idéale pour les applications nécessitant haute résolution, précision et résistance aux conditions difficiles. Comme toutes les règles Magnescale, les références de la série GB-ER sont insensibles aux conditions difficiles d'atelier. Les modèles SR138R ne craignent ni l'eau, ni l'huile, ni les chocs et vibrations.

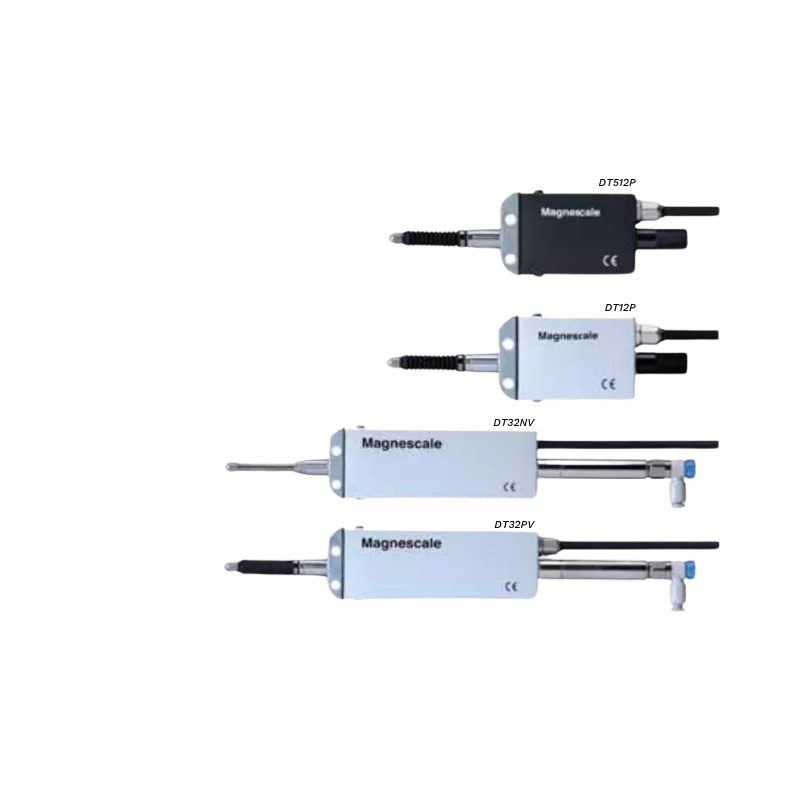

Les compteurs de la série LT sont prévus pour la connexion de un ou de deux palpeurs numériques Magnescale. Ils sont compacts et légers et peuvent être montés en face avant d'un panneau de contrôle.Ils affichent la mesure courante, les pics, max et min, la somme ou la différence des deux mesures lorsque deux capteurs sont connectés. Ils disposent d'une fonction de comparateur pour les tests de tolérance et peuvent déclencher des sorties relais. Les compteurs LT informent l'utilisateur d'une erreur de comptage par une alarme de survitesse.Le modèle LT30 accepte les palpeurs haute précision série DK800S. Les mesures des palpeurs DT512 s'obtiennent avec le modèle LT11A et celles des DT12 et DT32 avec le LT10A. Tous les modèles LT sont disponibles avec une sortie BCD ou RS-232C en option.

La série SJ700A utilise le principe de codeur magnétique et dispose des caractéristiques essentielle de la technologie Magnescale. La conception simple de ces modèles et leurs tarifs contenus en font des produits idéalement placés pour une très vaste gamme d'applications. Les règles de la série Magnescale SJ700A sont résistantes aux conditions d'atelier. Elles ont le même coefficient de dilatation que les machines numériques qu'elles équipent.

MeasureViewer de Magnescale est un logiciel fourni gratuitement*. Il est compatible avec les capteurs de déplacement Magnescale à connexion USB des séries DS800S, DS et DT (via l'adaptateur de signal MT30). Jusqu'à 16 palpeurs USB peuvent être connectés en même temps. Affichage clair à options multiples : affichage numérique, bargraphe horizontal, bargraphe vertical et compteur analogique Multimodes de mesure : valeurs actuelles, maximales, minimales et pics Représentation graphique en temps réel : verrouillage, maintien du pic et préréglages disponibles Enregistrement des données de mesure au format CSV Configuration minimale requise : PC Windows 10 avec processeur Intel Core i3, un port USB 2.0 et 200 MB d'espace disque disponible. * clé de licence livrée avec les palpeurs compatibles.

Le compteur Magnescale LG20 est appareil d'utilisation générale qui affiche de 1 à 3 axes TTL Line Driver, règles ou palpeurs. Les afficheurs des séries LH et LY sont conçus pour une utilisation directe sur machines-outils. Ils intègrent des fonctions développées en fonction du type de machine et de leurs besoins spécifiques. Associés aux règles  GB-ER, SJ700A ou SL130 et SL110 avec la tête de lecture PL20C, ils constituent une solution performante, robuste et économique pour le rétrofit de machines CNC ou la transformation de machines manuelles. Les séries LH70 sont des compteurs de positionnement développés pour les machines-outils à usage général. Le modèle LH71A-3 peut être utilisé pour les fraiseuses et pour les  tours en commutant les réglages initiaux. LH72 est spécifique aux tours.

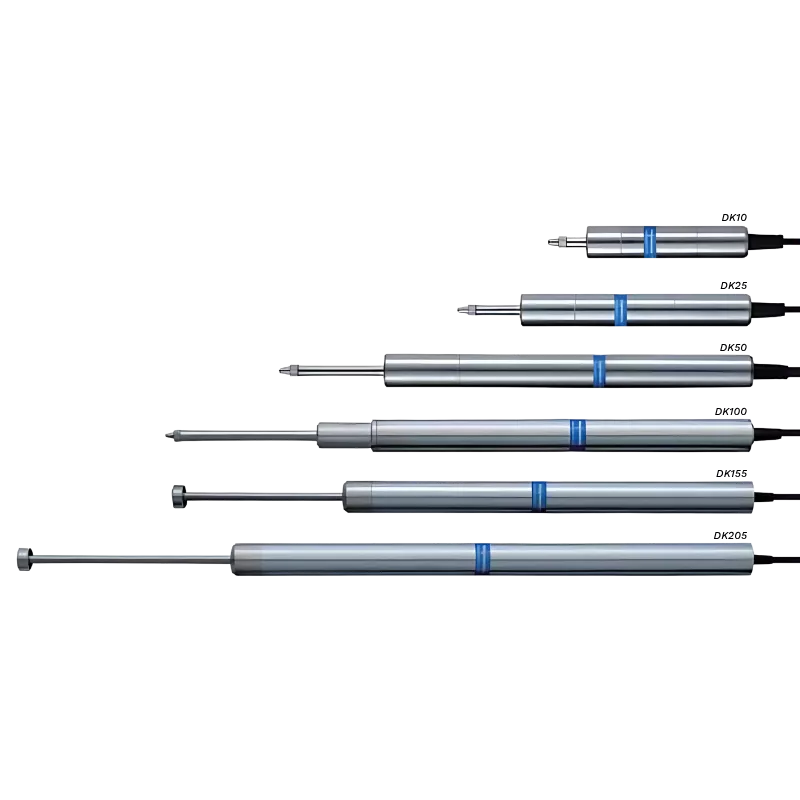

Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage
