FeedbackScale - règles série SR pour CNC

Les règles numériques de la série GB-ER intègrent la technologie originale Magnescale et sa robustesse reconnue dans un ensemble compact et facile à fixer avec point de référence intégré. Cette gamme est idéale pour les applications nécessitant haute résolution, précision et résistance aux conditions difficiles. Comme toutes les règles Magnescale, les références de la série GB-ER sont insensibles aux conditions difficiles d'atelier. Les modèles SR138R ne craignent ni l'eau, ni l'huile, ni les chocs et vibrations.

Les capteurs de déplacement numériques Magnescale de la série DT sont compacts et proposent un corps robuste rectangulaire facilitant leur intégration dans un environnement de production ou de test. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité et précision tout en maintenant des coûts faibles. Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

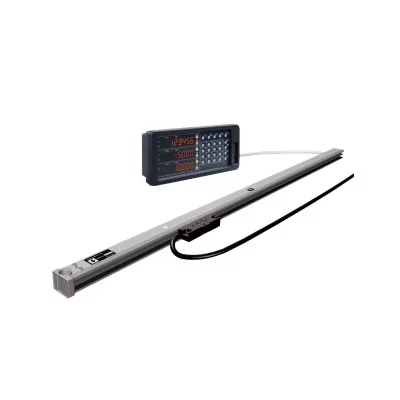

Le compteur Magnescale LG20 est un appareil d'utilisation générale qui affiche 1 à 3 axes TTL Line Driver, règles ou palpeurs. Les afficheurs des séries LH et LY sont conçus pour une utilisation directe sur machines-outils. Ils intègrent des fonctions développées en fonction du type de machine et de leurs besoins spécifiques. Associés aux règles  GB-ER, SJ700A ou SL130 et SL110 avec la tête de lecture PL20C, ils constituent une solution performante, robuste et économique pour le rétrofit de machines CNC ou la transformation de machines manuelles. Les séries LH70 sont des compteurs de positionnement développés pour les machines-outils à usage général. Le modèle LH71A-3 peut être utilisé pour les fraiseuses et pour les  tours en commutant les réglages initiaux. LH72 est spécifique aux tours.

Les interfaces Magnescale MG80-NE, MG80-EI, MG80-PN et MG80-EC associées à des modules de conditionnement MG80-CM pour les capteurs des séries DK800S, DK et DT, constituent des solutions de communication industrielle à haute performance. Suivant le module MG80 utilisé, les données des palpeurs connectés aux unités de conditionnement MG80-CM associés (jusqu'à 16) sont transmises suivant le protocole de communication sélectionné: EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes MG80-xx + MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de palpeurs. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Les capteurs de déplacement Magnescale de la série DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement suivant le matériau à mesurer.  Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N
