Modules de circuits analogiques FlexiForce

Le kit de caractérisation des capteurs FlexiForce™ est un outil économique et rapide qui permet aux ingénieurs et concepteurs d'évaluer efficacement les performances des capteurs FlexiForce dans un environnement de mise en charge contrôlé. Il fournit un moyen de compréhension de référence avant de passer au prototypage et aux étapes de conception avancées. Avec la possibilité d'appliquer des profils de chargement contrôlés, de tester différents modules de circuits de conditionnement (diviseur de tension / ampli-op inverseur / ampli-op non inverseur) et d'étalonner les capteurs, ce kit tout-en-un permet un gain de temps important quand on souhaite se lancer dans le processus d'intégration de la technologie FlexiForce.

Capteur FlexiForce™ FSR OEM +80°C - 90 %Hr (pack) Le capteur FSR FlexiForce™ ESS102 de Tekscan est idéal pour les applications en présence d'humidité et de chaleur. Il intègre l'encre piezorésistive ESS de Tekscan (Enhanced Stability Series) offrant des performances supérieures et une stabilité améliorée dans des conditions de fonctionnement étendues. Le capteur Tekscan ESS102 répond aux attentes des intégrateurs OEM ayant de fortes exigences de performance dans des conditions environnementales difficiles : industrie 4.0, automobile, dispositifs médicaux, ... Son étendue de mesure nominale de 4 N qui peut atteindre 4 kN en abaissant sa tension d’alimentation et en ajustant le gain du conditionneur de signal. Les électroniques FlexiForce Prototyping Kit et Quickstart Board sont compatibles.

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

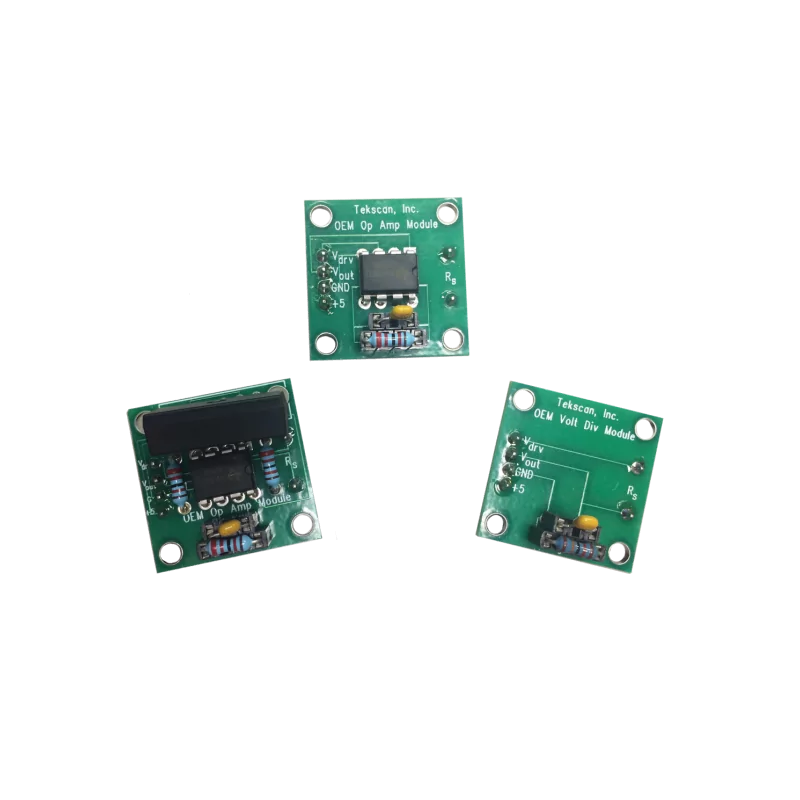

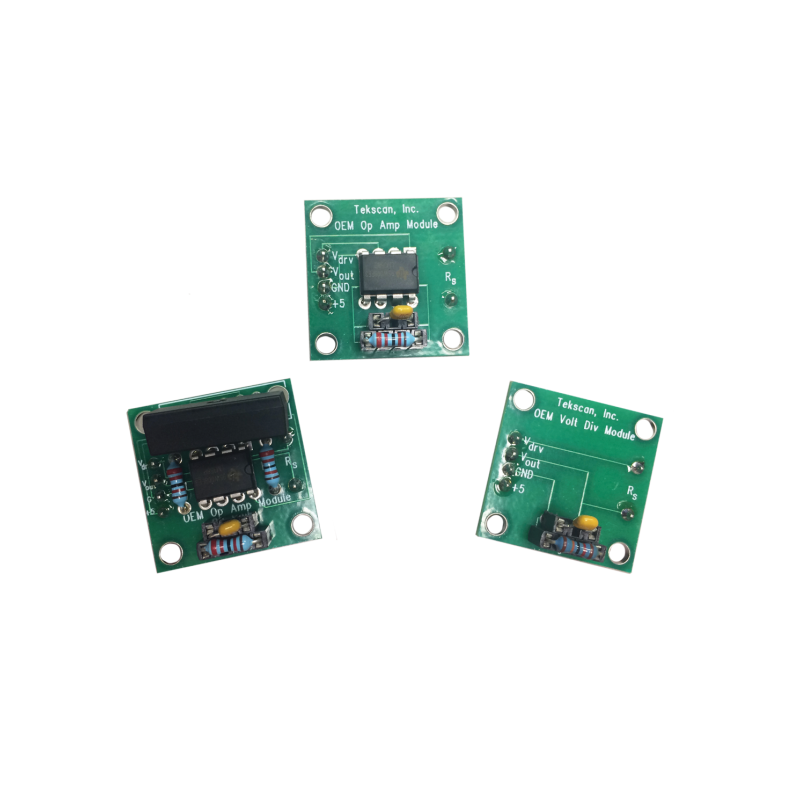

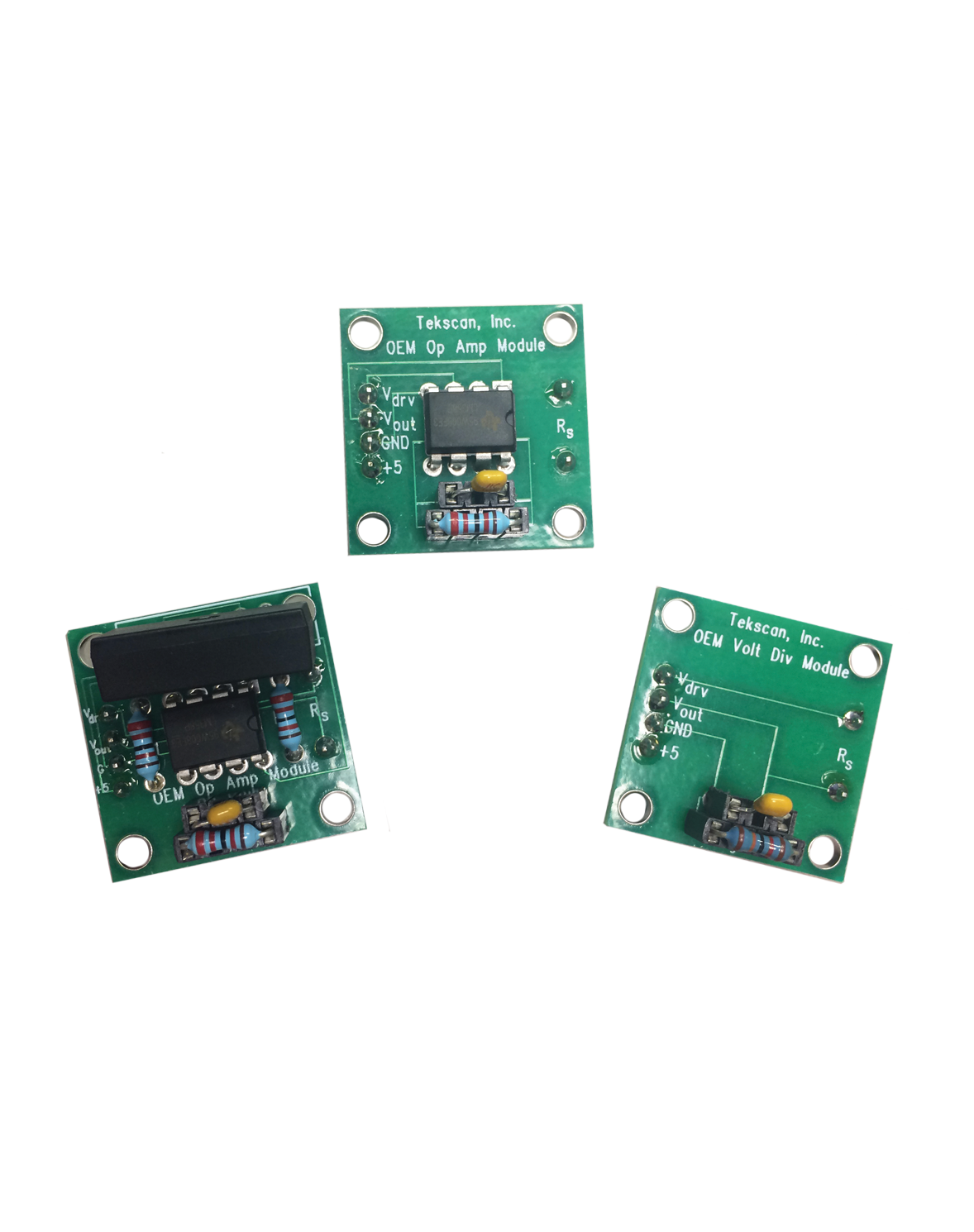

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

Capteur FSR FlexiForce™ carré 5 x 5 cm Le capteur de force piézorésistif A502 est le seul modèle de FSR Tekscan standard de forme carré. Il offre une grande surface de mesure de 50 x 50 mm. Avec un conditionnement électronique adapté, le capteur Tekscan FlexiForce™ A502 fournit des mesures de force de 22 N pleine échelle jusqu'à plus de 40 kN. Pour cela, la tension d’alimentation du capteur de force doit être limitée à environ 250 mV et le gain de l'amplificateur associé doit être adapté. Comme tous les capteurs FSR de Tekscan, le FlexiForce™A502 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board. Le système FlexiForce ELF™ sur PC est plus adapté pour les utilisations de la technologie FSR Tekscan dans des environnements de R&D, essais, qualité, ...
