Palpeurs numériques Magnescale

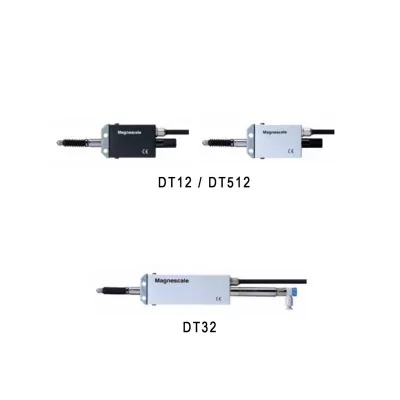

Les capteurs de déplacement numériques Magnescale de la série DT sont compacts et proposent un corps robuste rectangulaire facilitant leur intégration dans un environnement de production ou de test. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité et précision tout en maintenant des coûts faibles. Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

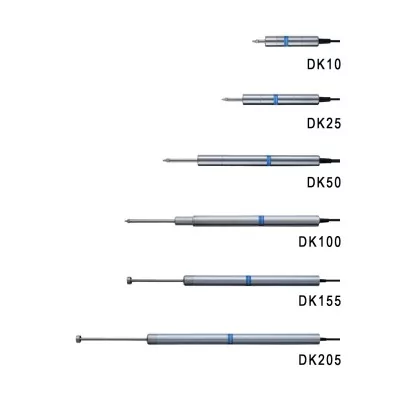

Les capteurs de déplacement Magnescale de la série DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement suivant le matériau à mesurer.  Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

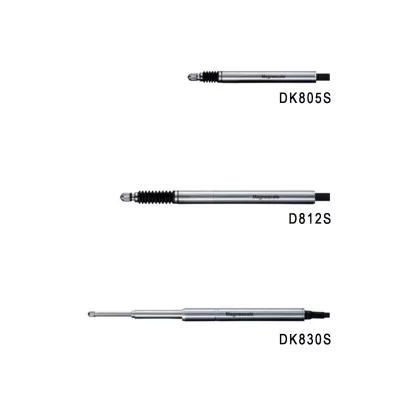

Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

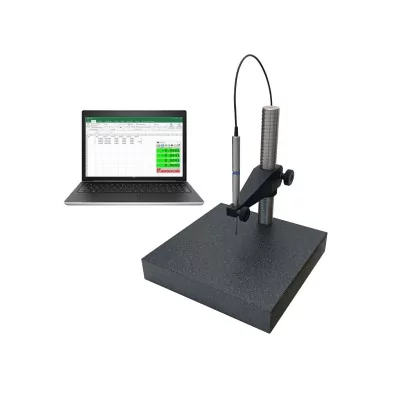

Les capteurs de déplacement Magnescale de la série DS-800S sont équipés d'un connecteur USB. Ils s'utilisent directement sur un ordinateur sans alimentation extérieure. Plusieurs capteurs peuvent être utilisés simultanément avec le logiciel pour PC fourni gratuitement. Un driver Labview et un programme pour Excel sont aussi disponibles en téléchargement. Comme les modèle DK-S, les palpeurs DS805S, DS812S et DS830S intègrent une nouvelle génération de roulements ultra-performants dans une conception mince de diamètre 8 mm. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 80 m/min Câble high-flex standard Protection jusqu'à IP67 avec soufflet Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

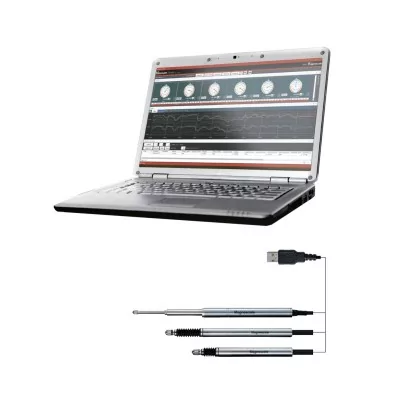

MeasureViewer de Magnescale est un logiciel fourni gratuitement*. Il est compatible avec les capteurs de déplacement Magnescale à connexion USB des séries DS800S, DS et DT (via l'adaptateur de signal MT30). Jusqu'à 16 palpeurs USB peuvent être connectés en même temps. Affichage clair à options multiples : affichage numérique, bargraphe horizontal, bargraphe vertical et compteur analogique Multimodes de mesure : valeurs actuelles, maximales, minimales et pics Représentation graphique en temps réel : verrouillage, maintien du pic et préréglages disponibles Enregistrement des données de mesure au format CSV Configuration minimale requise : PC Windows 10 avec processeur Intel Core i3, un port USB 2.0 et 200 MB d'espace disque disponible. * clé de licence livrée avec les palpeurs compatibles.

Les capteurs de déplacement Magnescale de la série DS sont prévus pour une connexion directe USB avec votre PC. Ils ne nécessitent aucune alimentation extérieure et il est possible de mesurer plusieurs axes simultanément avec le logiciel en téléchargement gratuitement. Un driver Labview et un programme pour Excel gratuits sont aussi disponibles. La structure de montage rigide proposée en option offre aux capteurs un environnement de travail idéal. L'ensemble constitue une véritable station de mesure de précision facile à utiliser, précise et robuste.

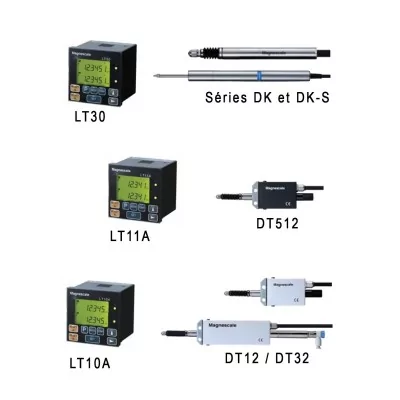

Les compteurs de la série LT sont prévus pour la connexion de un ou de deux palpeurs numériques Magnescale. Ils sont compacts et légers et peuvent être montés en face avant d'un panneau de contrôle.Ils affichent la mesure courante, les pics, max et min, la somme ou la différence des deux mesures lorsque deux capteurs sont connectés. Ils disposent d'une fonction de comparateur pour les tests de tolérance et peuvent déclencher des sorties relais. Les compteurs LT informent l'utilisateur d'une erreur de comptage par une alarme de survitesse.Le modèle LT30 accepte les palpeurs haute précision série DK800S. Les mesures des palpeurs DT512 s'obtiennent avec le modèle LT11A et celles des DT12 et DT32 avec le LT10A. Tous les modèles LT sont disponibles avec une sortie BCD ou RS-232C en option.

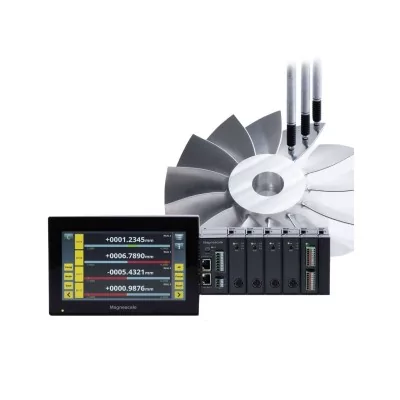

Le système d'acquisition Magnescale LT80 + MG80-MA + MG80-CM comprend une interface tactile LCD 7" (LT80), un conditionneur multi-axes (MG80-MA) et des modules de comptages MG80-CM permettant de connecter jusqu'à 32 capteurs des séries DK et DT (via adaptateur). Un module d'entrée-sortie peut aussi être raccordé. L'interface LT80 affiche la mesure courante, les pics, max et min, une somme ou une soustraction ainsi que l'état des entrées et sorties. L'ensemble peut être utilisé pour l'identification et le tri de pièces défectueuses, pour le contrôle de tolérance avec la fonction intégrée de comparateur à 2 ou 4 états, ... L'ensemble du système d'interfaçage se monte sur rail DIN, communique sur Ethernet ou sauvegarde les données sur un support mémoire flash USB ou carte SD.

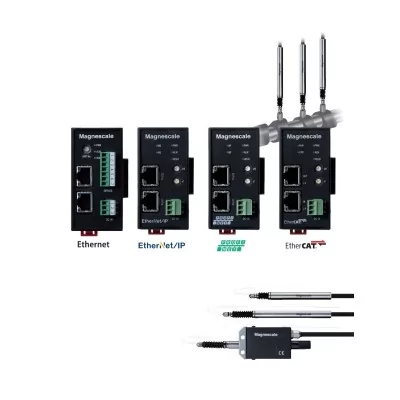

Les interfaces Magnescale MG80-NE, MG80-EI, MG80-PN et MG80-EC associées à des modules de conditionnement MG80-CM pour les capteurs des séries DK800S, DK et DT, constituent des solutions de communication industrielle à haute performance. Suivant le module MG80 utilisé, les données des palpeurs connectés aux unités de conditionnement MG80-CM associés (jusqu'à 16) sont transmises suivant le protocole de communication sélectionné: EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes MG80-xx + MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de palpeurs. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

L'interface pour palpeurs numériques Magnescale MG80-SC + MG80-CM est un système de communication bidirectionnelle pour les capteurs des séries DK800S, DK et DT. Les données recueillies peuvent être envoyées à un PC ou à un automate via RS-232C ou Ethernet. Le module principal MG80-SC est équipé d'un port Ethernet et d'un port série RS-232C. Il intègre la fonction de communication  PLC-link compatible avec les automates de nombreux fabricants. Une application Windows est fournie pour permettre lune configuration facile et rapide du système. Jusqu'à 16 modules de conditionnement MG80-CM pour palpeurs numérique des séries Magnescale DK800S, DK ou DT peuvent être connectés à chaque interface de communication MG80-SC. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.
