Capteurs de position et déplacement linéaires OEM

Les transmetteurs de déplacement linéaire Elap des séries PD, PE et PS offrent une résolution de mesure pouvant atteindre 5 µm. Ces séries de capteurs sont adaptés aux applications de mesure d'épaisseur ou de contrôle de déplacement dans des machines industrielles. Ils sont conçus pour un montage facile avec des articulations à rotules. Les capteurs modèles PD100, PD500, PE et PS100 présentent un haut niveau de protection (IP65), ce qui permet leur utilisation dans des environnements difficiles.

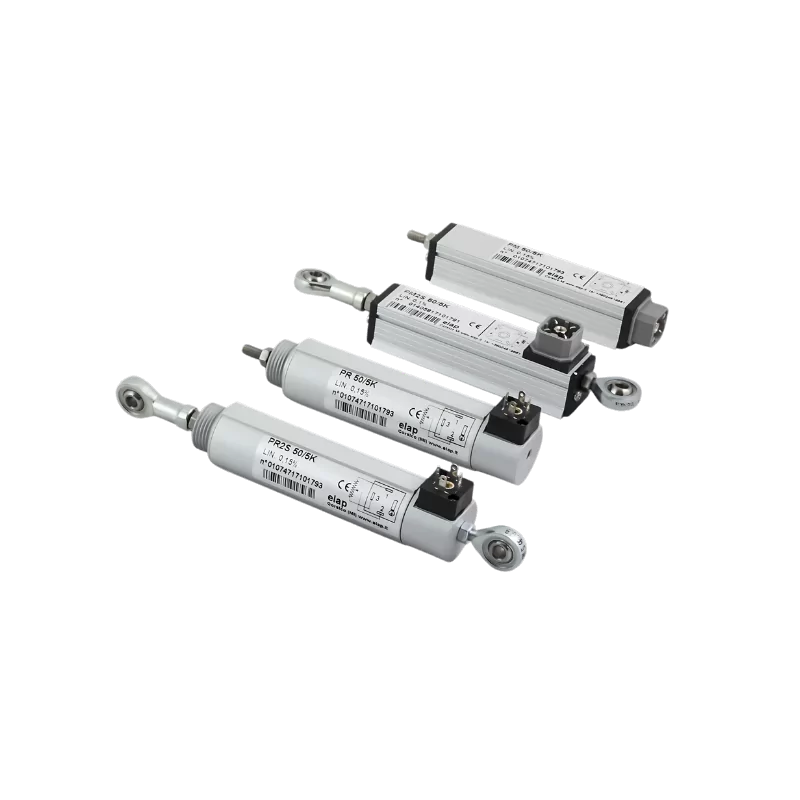

Les potentiomètres de déplacement linéaire Elap des séries PR et PM sont intégrés dans des boîtiers IP65 de section circulaire diamètre 26 mm (PR) ou carrée de 21 mm. Leur arbre fait 5 mm de diamètre et plusieurs courses sont possibles entre 25 et 150 mm pour une sortie résistive standard de 5 KOhm. La piste de mesure en plastique résistif confère au transmetteurs modèles PR une longue durée de vie (100 000 000 de cycles), une grande linéarité et une résolution infinie. Leur conception compacte et protégée permet une installation dans des espaces réduits en conditions sévères, même à l'extérieur, à des températures extrêmes. Le montage extrêmement simple de ces capteurs est facilité par la disponibilité de raccords : joints à rotule, joints à auto-alignement, goupilles d'arrêt.

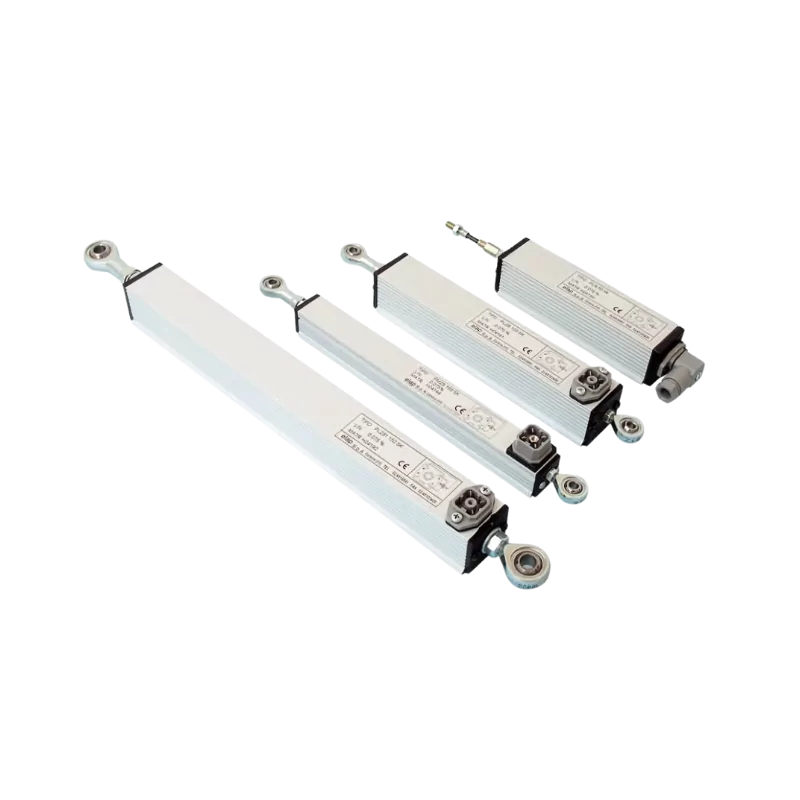

Les potentiomètres de mesure de déplacement linéaire Elap des séries PN et PL ont un corps de section carrée de 31 mm, un arbre de diamètre 6 mm (8 mm pour PX231) et deux rotules de fixation aux extrémités. Leurs courses de mesure sont comprises entre 50 et 750 mm et leur valeur résistive standard est de 5 KOhm pleine échelle. L'élément résistif en plastique conducteur garantit une durée de vie longue  (100 000 000 de mouvements), une bonne linéarité et une résolution infinie. Les connexions électriques sont assurées par un connecteur M12 pour les modèles de la série PN et DIN EN61984 pour la série PL. Les potentiomètres PNS, PN2S, PN231, PLS, PL2S et PL231 sont adaptés à un usage intensif, même à l'extérieur, à des températures extrêmes, grâce à leur haut degré de protection.

Grâce à leurs petites dimensions - boîtier de section carrée de 21 mm - les potentiomètres linéaires Elap de la série PT peuvent être utilisés avantageusement dans les applications où les contraintes d'encombrement sont un facteur critique. La piste de mesure en plastique résistif confère au transmetteurs modèles PR une longue durée de vie (100 000 000 de cycles), une grande linéarité et une résolution infinie. Les courses disponibles pour cette série de potentiomètres varient de 25 à 150 mm. Le raccordement électrique de ces modèles est assuré par un connecteur M12 et leur arbre fait 5 mm de diamètre. Les capteurs de déplacement modèles PT et PT2S sont intégrés dans un boîtier robuste en aluminium extrudé qui assure un haut degré de protection (IP64) contre les éléments de l'environnement.

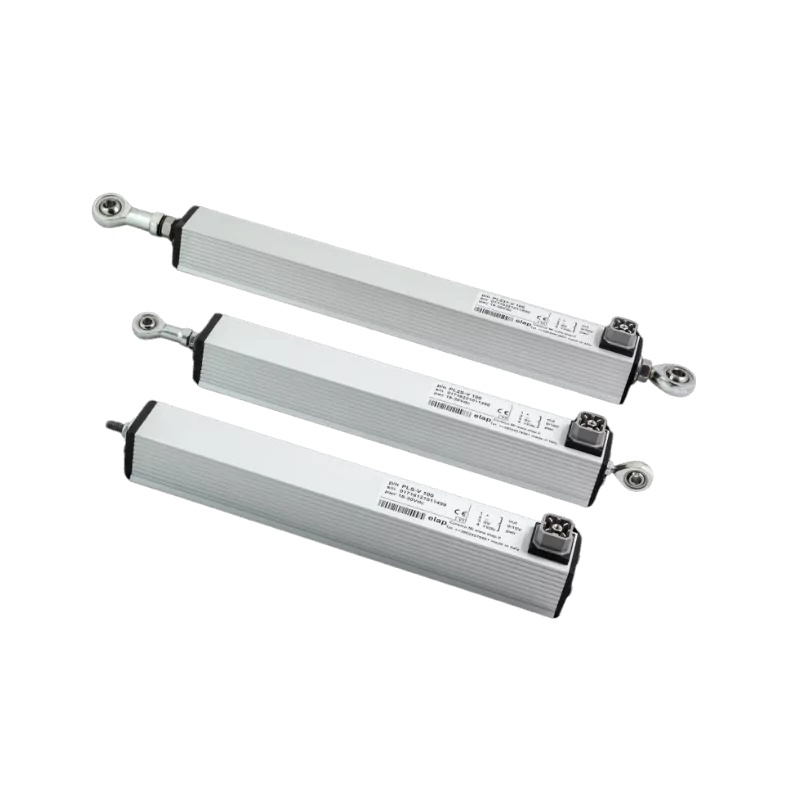

Les transmetteurs Elap des séries PNS-V, PN2S-V et PN231-V délivrent un signal de sortie analogique de 0 à 10 Vcc proportionnel à la position de la tige. L'électronique active permet d'interfacer facilement ces capteurs avec des dispositifs externes tels que PLC, contrôleurs, afficheurs, etc. tout en fournissant un signal de haute qualité. Les transducteurs Elap modèles V peuvent être commandés pour des distances de mesure pouvant aller de 50 à 950 mm. Ils sont équipés d'une piste résistive en plastique conducteur qui leur confère une longue durée de vie, une excellente linéarité et une résolution théorique infinie. Le boîtier robuste en aluminium garantit une protection environnementale élevée, pour supporter des applications dans des conditions sévères, même en extérieur.

Les capteurs de position de Genge & Thoma sont des potentiomètres linéaires de haute précision, à la fois robustes et très compacts. De fabrication suisse, ils offrent une qualité et une précision exceptionnelles et intègrent une technologie résistive à base de piste plastique conducteur ou à enroulement métallique. Les modèles HP13, HP15, HP22 et HP28 sont extrêmement fiables et résistants même dans des conditions environnementales extrêmes. Ils peuvent être utilisés pour des mesures de distances directes et absolues dans les applications variées de contrôle commande automatique et de mesure. Différentes options de course, impédance, connexions, ... sont proposées dans une gamme de modèles standard et des configurations personnalisées pour intégration OEM sont possibles.

Les codeurs à fil ELAP de la série HLS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 12 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions environnementales difficiles. Les modèles Elap HLS sont disponibles avec des courses allant de 1 à 12 m et des résolutions de 0,04 à 1 mm. Le signal de sortie peut être push-pull ou line driver. Les capteurs numériques à câble types HLS-S, HLS-M et HLS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.

Les codeurs à fil ELAP de la série HPS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 8 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions d'utilisation difficiles. Les modèles Elap HPS sont disponibles avec des courses allant de 250 mm à 8 m avec une sortie potentiomètre de 5 KOhm et une linéarité de ±0.25%. Une sortie signal 4-20 mA ou 0-10 V est disponible en option. Les capteurs numériques à câble types HLS-S, HLS-M et HLS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.

Les transmetteurs linéaires à câble Elap de la série WPS sont composés d'une mécanique à enrouleur couplée à un codeur absolu MEM-BUS ou MEM à haute résolution multitours Elap.  Ils sont disponibles avec différents protocoles de communication - EtherNet/IP, EtherCAT, PROFINET, Profibus, CANopen ou signal de sortie SSI. Le codeur numérique utilisé fournit des valeurs haute résolution (28 ou 29 bit) et deux courses de mesure sont disponibles : 2300 ou 5000 mm. Le boîtier du codeur à câble Elap WPS est réalisé en nylon renforcé de fibres de verre et le câble est en acier inoxydable enduit de polyamide.
