Capteurs de position et déplacement linéaire Elap

Capteurs de position et déplacement linéaire Elap

Potentiomètres, codeurs incrémentaux magnétiques ou optiques et transmetteurs

Les transmetteurs incrémentaux linéaires Elap détectent les changements de position pour mesurer le déplacement d'un objet en ligne droite. Leur principe de fonctionnement est similaire à celui des codeurs rotatifs incrémentaux, mais là où ces derniers lisent des graduations sur une piste circulaire, les codeurs incrémentaux linéaires fonctionnent sur une piste graduée en ligne droite. Les potentiomètres linéaires de précision Elap sont des capteurs de déplacement et position absolue permettant de mesurer et de contrôler des translations linéaires en comparant la tension électrique d'entrée du capteur à celle de sa sortie pour calculer la longueur du déplacement. La valeur instantanée décrit la position. Les capteurs linéaires à technologie numérique magnétique ou optique et les potentiomètres Elap sont conçus pour répondre à toutes les configurations industrielles.

Solutions et produits

Elap Séries PL et PN

Séries PL et PN

Potentiomètres de mesure linéaires Les capteurs de déplacement linéaire Elap séries PN et PL ont un corps de section carrée de 31 mm, un arbre de diamètre 6 mm (8 mm pour PX231) et deux rotules de fixation aux extrémités. Leurs courses de mesure sont comprises entre 50 et 750 mm et leur valeur résistive standard est de 5 KOhm pleine échelle. L'élément résistif en plastique conducteur garantit une durée de vie longue (100 000 000 de mouvements), une bonne linéarité et une résolution infinie. Les connexions électriques sont assurées par un connecteur M12 pour les modèles de la série PN et DIN EN61984 pour la série PL. Les potentiomètres PNS, PN2S, PN231, PLS, PL2S et PL231 sont adaptés à un usage intensif, même à l'extérieur, à des températures extrêmes, grâce à leur haut degré de protection.
Voir le produit
Elap Séries PL-V et PN-V

Séries PL-V et PN-V

Transmetteurs linéaires analogiques Les produits des séries Elap PNS-V, PN2S-V et PN231-V délivrent un signal de sortie analogique de 0 à 10 Vcc proportionnel à la position de la tige. L'électronique active permet d'interfacer facilement ces capteurs avec des dispositifs externes tels que PLC, contrôleurs, afficheurs, etc. tout en fournissant un signal de haute qualité. Les modèles "V" peuvent être commandés pour des distances de mesure pouvant aller de 50 à 950 mm. Ils sont équipés d'une piste résistive en plastique conducteur qui leur confère une longue durée de vie, une excellente linéarité et une résolution théorique infinie. Le boîtier robuste en aluminium garantit une protection environnementale élevée, pour supporter des applications dans des conditions sévères, même en extérieur.
Voir le produit

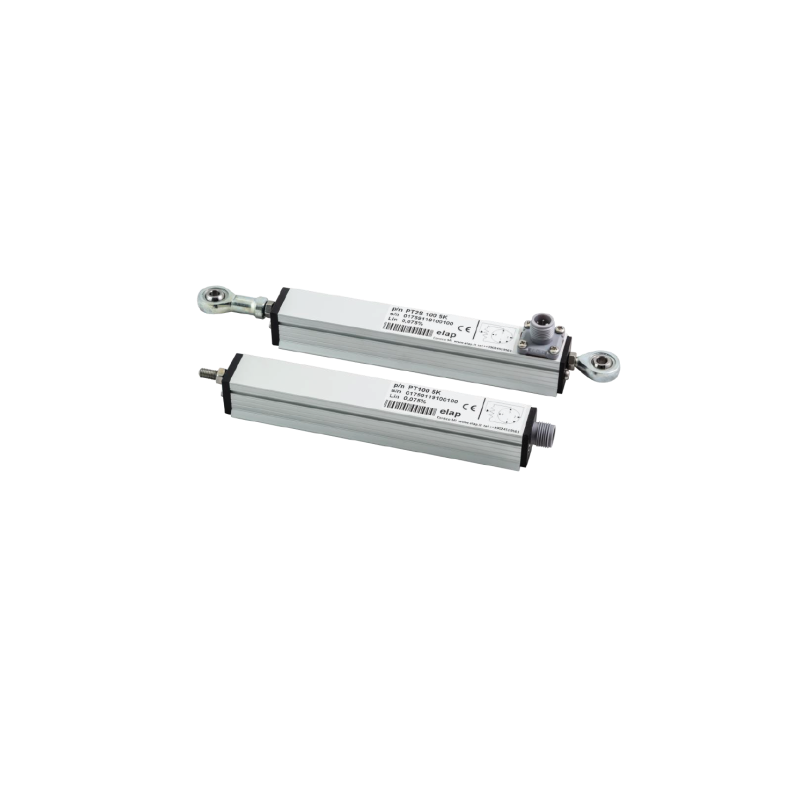

Elap Séries PR, PM et PT

Séries PR, PM et PT

Capteurs potentiométriques linéaires compacts  Les potentiomètres Elap des séries PT, PR et PM sont intégrés dans des boîtiers IP65 de section circulaire diamètre 26 mm (PR) ou carrée de 21 mm. Leur arbre fait 5 mm de diamètre et plusieurs courses sont possibles entre 25 et 150 mm pour une sortie résistive standard de 5 KOhm. La piste de mesure en plastique résistif confère aux transmetteurs modèles PR une longue durée de vie (100 000 000 de cycles), une grande linéarité et une résolution infinie. Leur conception compacte et protégée permet une installation dans des espaces réduits en conditions sévères, même à l'extérieur, à des températures extrêmes. Les raccords proposés pour ces modèles (joints à rotule, à auto-alignement, goupilles d'arrêt), ... permettent un montage extrêmement simple.
Voir le produit
Elap Séries PD et PE

Séries PD et PE

Transmetteurs de déplacement incrémentaux Les transducteur de déplacement linéaire Elap des séries PD, PE et PS offrent une résolution de mesure pouvant atteindre 5 µm. Ces séries de capteurs sont adaptés aux applications de mesure d'épaisseur ou de contrôle de déplacement dans des machines industrielles. Ils sont conçus pour un montage facile avec des articulations à rotules. Les capteurs modèles PD100, PD500, PE et PS100 présentent un haut niveau de protection (IP65), ce qui permet leur utilisation dans des environnements difficiles.
Voir le produit
Système TM + MP200

Système TM + MP200

Mesure linéaire incrémentale magnétique L'ensemble TM+MP200 se compose du capteur TM et de la bande magnétique MP200. Le capteur détecte sans contact les polarités des incréments magnétiques gravés sur la bande et convertit les données mesurées en signaux numériques. Ce système convient parfaitement aux environnements industriels difficiles, en présence d'eau, d'huile ou de graisse. Il est économique, facile à installer et fournit des mesures précises et reproductibles. La tête de lecture, dans son boîtier métallique compact et résistant, est proposée avec une résolution de lecture de 0,1 mm ou 0,01 mm (TM10/TM100). La bande magnétique peut être gravée de repères générant une impulsion de mise à zéro tous les 4 mm (type TM10C/TM100C), ou être associée à des aimants externes (TM10E/TM100E).
Voir le produit
Elap Série KD

Série KD

Règles linéaires incrémentales optiques Les systèmes de mesure optique linéaire de la série KD sont des instruments précis et fiables, particulièrement adaptés aux applications dans des environnements industriels sévères. Ils conviennent parfaitement aux intégrations dans les machines-outils (CNC, aléseuses, raboteuses, tours verticaux, poinçonneuses.....) et dans les machines spéciales automatiques (par exemple, presses plieuses, machines à découper, machines à perler). Plusieurs résolutions de lecture sont proposées (0,1, 0,01, 0,005 ou 0,001 mm) pour des courses de mesure comprises entre 250 et 6500 mm dans la version compacte, et jusqu'à plus de 6500 mm en version modulaire.
Voir le produit
Elap Série KP

Série KP

Règles linéaires incrémentales optiques compactes Les systèmes de mesure optique linéaire de la série KP sont des instruments précis et fiables, particulièrement adaptés aux applications dans des environnements industriels sévères. Leurs dimensions compactes leur permettent d'être utilisées même sur des équipements de petites dimensions (fraiseuses, tours, rectifieuses, machines d'électroérosion...). De manière générale, les règles optiques Elap conviennent parfaitement aux intégrations dans les machines-outils (CNC, aléseuses, raboteuses, tours verticaux, poinçonneuses.....) et autres machines spéciales automatiques. Plusieurs résolutions de lecture sont proposées (0,1, 0,01 ou 0,005 mm) pour des courses de mesure comprises entre 250 et 700 mm.
Voir le produit
Afficheur Elap VD4

VD4

Les indicateurs numériques de tableau de la série VD4 affichent les mesures issues de différents signaux d'entrée analogiques ou numériques : potentiomètre, tension, courant ou logique (fréquence). Tous les afficheurs de la série VD4 peuvent être équipés en option de 2 sorties relais associées à deux alarmes de comparaison sur la valeur affichée. L'afficheur VD4 est équipé d'une interface conviviale simple qui facilite l'installation initiale de l'instrument et son utilisation quotidienne. Modèles :Vcc – 1 entrée tension : ± 2 Vdc, ± 20 Vdc, ± 200 Vdc Vcc2R – idem + 2 relais Lq – 1 entrée potentiométrique : 1 ÷ 20 KOhm Lq2R – idem + 2 relais Icc – 1 entrée courant : ±20mA, ±200mA, ±2A (Configured at factory) Icc2R – idem + 2 relais F – 1 entrée numérique
Voir le produit
Afficheur Elap CM78N

CM 78N

Compteur / Afficheur multifonctions Le CM78N est une électronique de conditionnement qui regroupe différentes fonctionnalités en une seule unité et deux variantes. Le modèle type C01 fonctionne comme compteur à 2 présélections, compteur partiel/total et compteur de cycles avec présélection du cycle. La variante type C02 peut être utilisé comme un afficheur de position à 2 points de consigne ou comme afficheur de la valeur mesurée en absolu ou relatif avec deux points de consigne. Une liste de paramètres de réglage accessible facilement via les touches frontales (type d'entrées/sorties, cycle opératoire, direction de comptage, position du point décimal, facteur de multiplication) permet d'adapter le CM78N aux spécificités de chaque application de mesure et contrôle sur machines industrielles.
Voir le produit
Conditionneur sur rail DIN OMX 3800

OMX390DU

Transmetteur pour entrée potentiométrique sur rail DIN Le convertisseur de signaux numérique OMX 390DU offre une rapidité exceptionnelle. Il intègre une fonction pratique de réglage automatique permettant une mise en service simplifiée. Le modèle OMX 390DU, est un instrument conçu spécifiquement pour les capteurs à sortie potentiométrique. Flexible, il offre une grande facilité de configuration des plages d'entrée et de sortie, soit directement par commutateurs DIP switch sur le côté du boîtier, soit à partir du logiciel OM Link SW sur PC. L'OMX 390DU intègre un processeur 32 bits associé à un CAN 24 bits de type ∆∑ avec amplificateur à gain programmable (PGA), ainsi qu'un CNA de 16 bits. Cette combinaison garantit précision et stabilité pour des performances fiables et constantes.
Voir le produit
OM408UNI

OM408UNI

Afficheur 4 ou 8 entrées universelles L'OM408UNI pour montage en façade est un conditionneur programmable polyvalent à affichage sur 4 digits spécialement conçu pour offrir un rapport prix performance particulièrement avantageux. Le modèle OM 408UNI est un appareil multifonctions permettant de configurer jusqu'à 8 types de signaux d'entrée mesure différents facilement paramétrables via le menu de l'instrument. Equipé d'un microcontrôleur et d'un convertisseur analogique-numérique 24 bits ΔΣ, l'OM402UNI garantit une précision élevée, une stabilité remarquable ainsi qu'une utilisation simple et efficace. Les fonctionnalités avancées de l'OMX408UNI en font un modèle particulièrement adapté aux applications en environnement exigeant tout en restant facile d'accès pour tous les professionnels.
Voir le produit
OMX103UNI

OMX103UNI

Transmetteur 2 entrées universelles sur rail DIN L'afficheur polyvalent OMX 103 est un conditionneur de signaux mesure programmable pour montage sur rail DIN. Il est conçu pour offrir performance et simplicité au meilleur prix. Equipé de série d'un affichage LCD rétroéclairé, il permet une lecture facile des valeurs mesurées et de ses paramètres de configuration. L'OMX 103UNI est un instrument multifonctions proposant huit types d'entrée possibles que l'utilisateur peut configurer sans effort selon ses besoin spécifiques à l'aide d'un menu convivial. Intégrant l'association d'un convertisseur A/N et d'un microcontrôleur 32 bits, le modèle OMX 103UNI assure une excellente précision de mesure, une stabilité de signal de haute qualité mais aussi une facilité d'utilisation remarquable.
Voir le produit
Affichage 1-12 de 12 article(s)
