Prescale

Films de mesure de pression

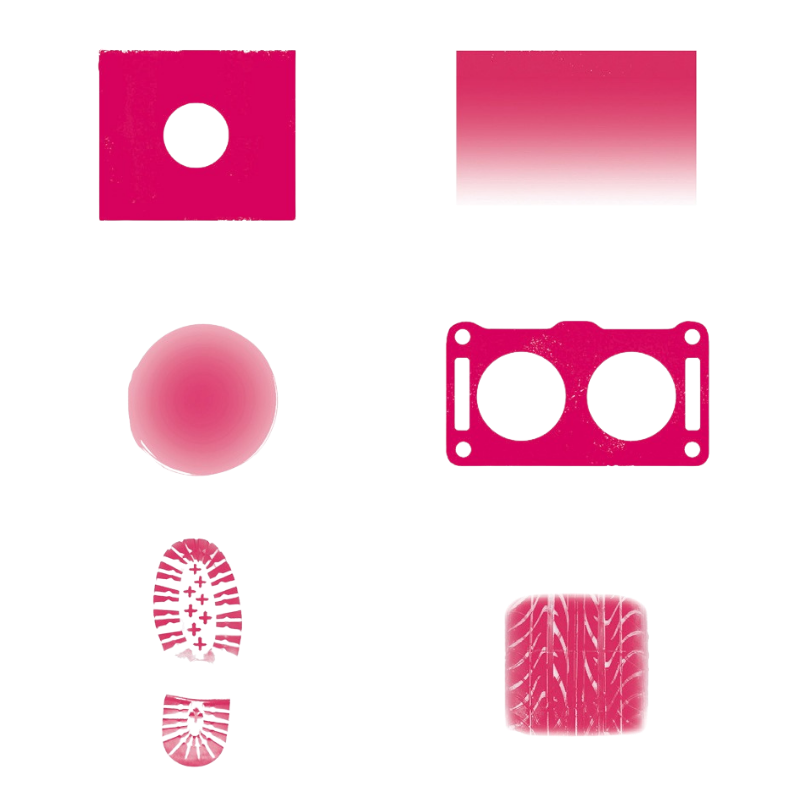

Enregistrement d'empreintes de pression de contact quantifiées en couleur

Le film Fujifilm Prescale, parfois appelé "papier pression", "papier Fuji" ou proposé sous d'autres dénominations commerciales, est le seul moyen de mesure des pressions d'interface à base de microcapsules de colorant qui libèrent leur couleur pour imprimer l'image quantifiée d'un contact d'interface. Les rouleaux et paquets de 5 feuilles de film Prescale sont disponibles en stock France dans ses 9 variantes pour des mesure entre 6 kPa à 300 MPa. Obtenez plus d'informations spécifiques depuis la fiche de chaque produit et commandez directement en ligne pour une livraison sous 24 à 48h.

Prescale
%product-name% %separator% %brand% %separator% %shop-name%

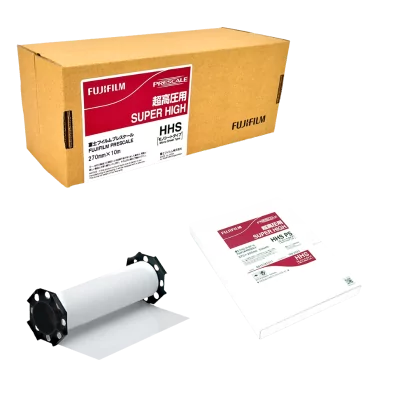

Prescale HHS

"Super high pressure" - Mesure de pression entre 130 et 300 MPa Prescale HHS est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale HHS cartographie les pressions comprises entre 130 et 300 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 10m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

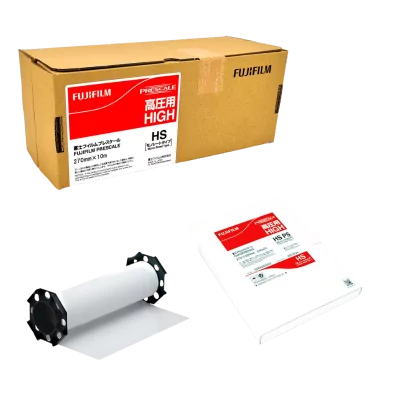

Prescale HS

"High Pressure" - Mesure de pression entre 50 et 130 MPa Prescale HS est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale HS cartographie les pressions comprises entre 50 et 130 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 10m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

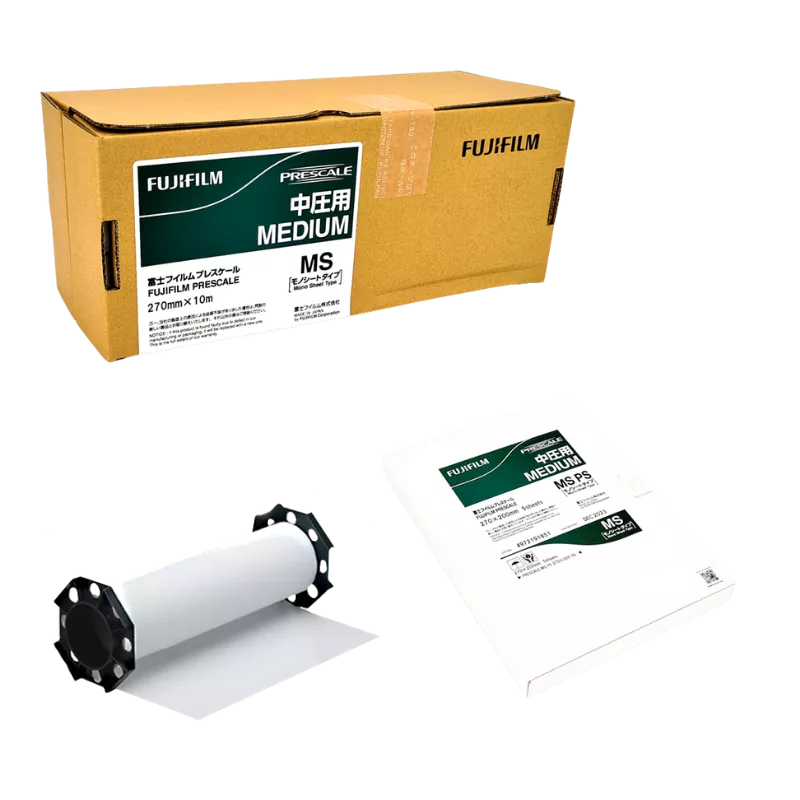

Prescale MS

"Medium Pressure" - Mesure de pression entre 10 et 50 MPa Prescale MS est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale MS cartographie les pressions comprises entre 10 et 50 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 10m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

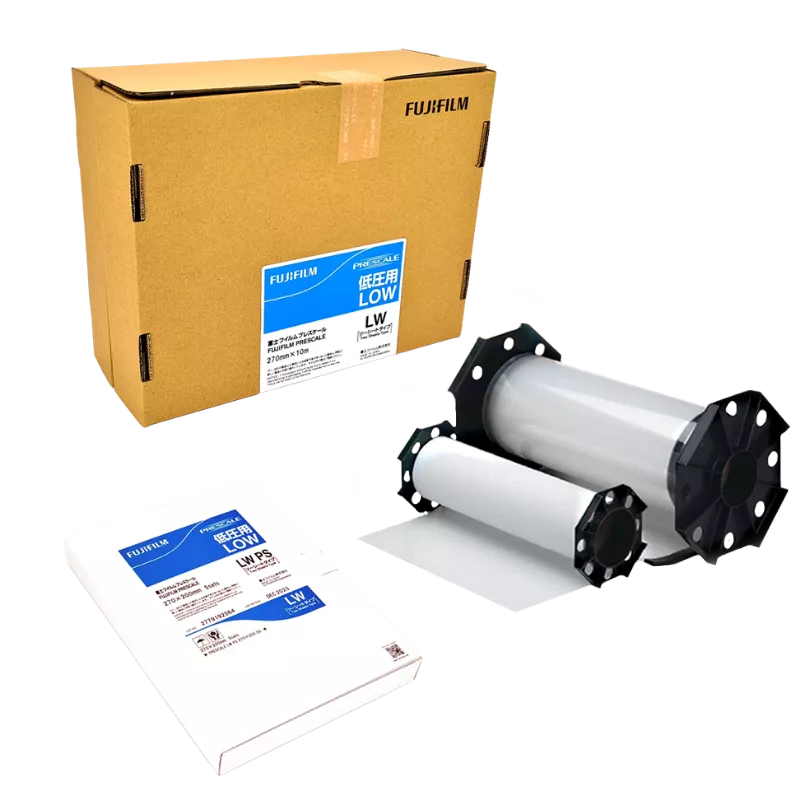

Prescale LW

"Low Pressure" - Mesure de pression entre 2,5 et 10 MPa Prescale LW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LW cartographie les pressions comprises entre 2,5 et 10 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 10m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

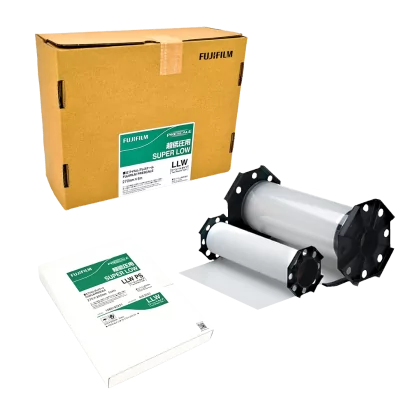

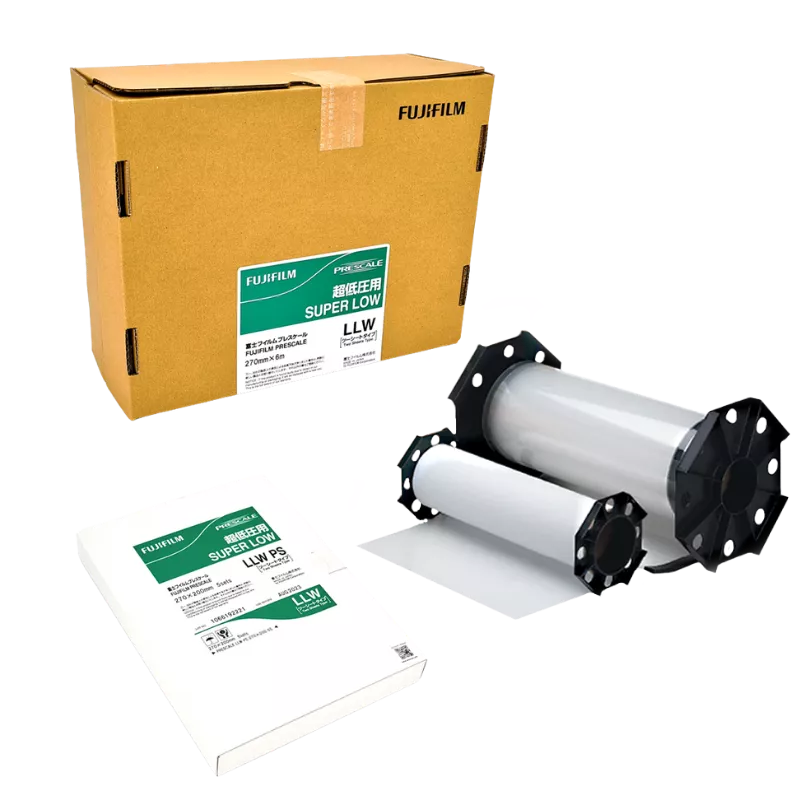

Prescale LLW

"Super Low Pressure" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 6 m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

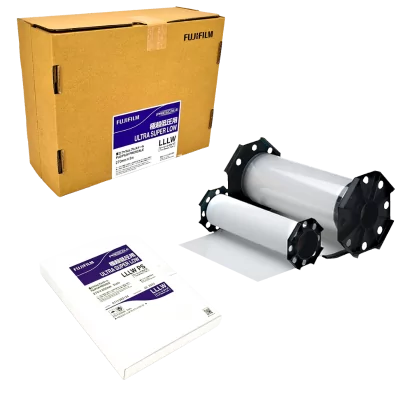

Prescale LLLW

"Ultra Super Low Pressure" - Mesure de pression entre 0,2 et 0,6 MPa Prescale LLLW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLLW cartographie les pressions comprises entre 0,2 et 0,6 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 5 m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

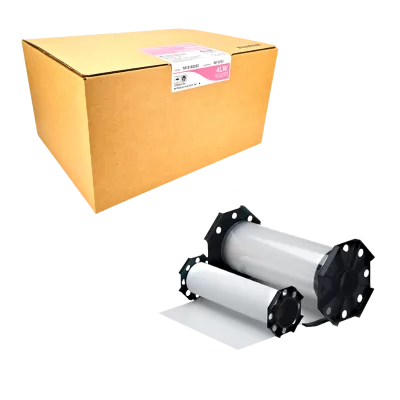

Prescale 4LW

"Extreme low pressure" - Film de mesure de pression de 50 à 200 kPa Le film Prescale 4LW cartographie les pressions d'interface maximales entre 50 et 200 kPa au contact de deux objets. Il est disponible en stock en rouleaux de 320mm x 3m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

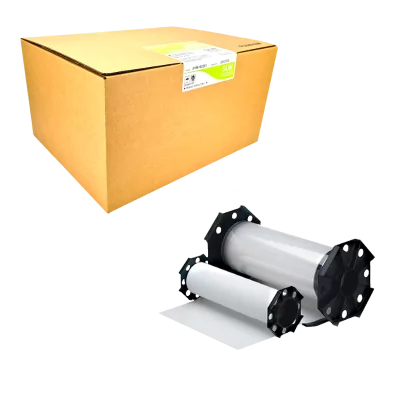

Prescale 5LW

"Ultra extreme low pressure" - Film de mesure de pression de 6 à 50 kPa Le film Prescale 5LW cartographie les pressions d'interface maximales entre 6 et 50 kPa au contact de deux objets. Il est disponible en stock en rouleaux de 320mm x 2m.
voir le produit
%product-name% %separator% %brand% %separator% %shop-name%

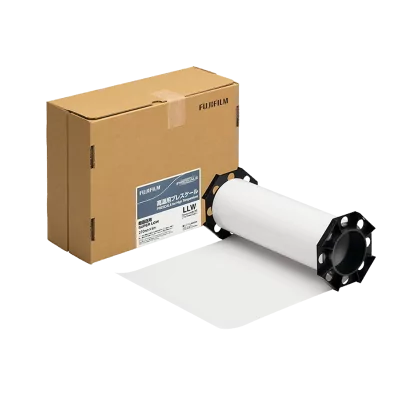

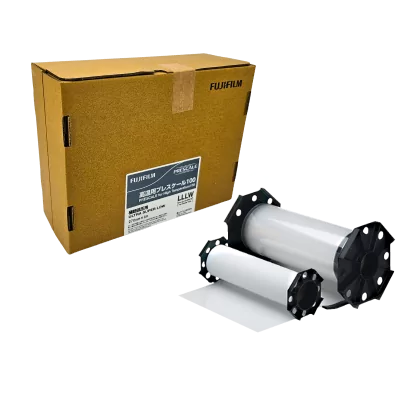

Prescale LLW HT

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.
voir le produit
Affichage 1-9 de 9 article(s)
Fiche PDF
%product-name% %separator% %brand% %separator% %shop-name%

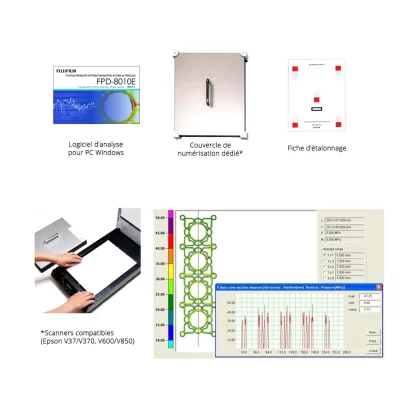

FPD-8010E

Système d'analyse Fujifilm pour films Prescale sur PC Le système de cartographie de pression Fujifilm FPD-8010E vous permet de numériser et d'analyser les images de contact en couleur produites par tous les  films de la gamme Prescale sauf 5LW. Il étalonne automatiquement les intensités de couleur des empreintes de pression et offre de multiples fonctions d'analyse avancées et traitement des images de pression.
voir le produit
%product-name% %separator% %summary%

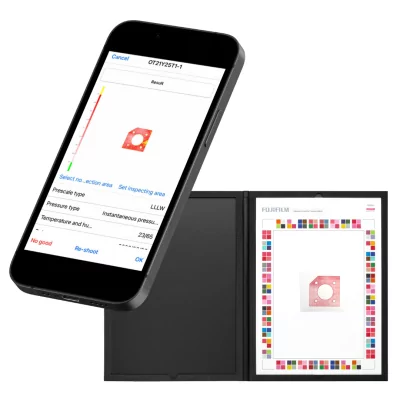

Prescale Mobile

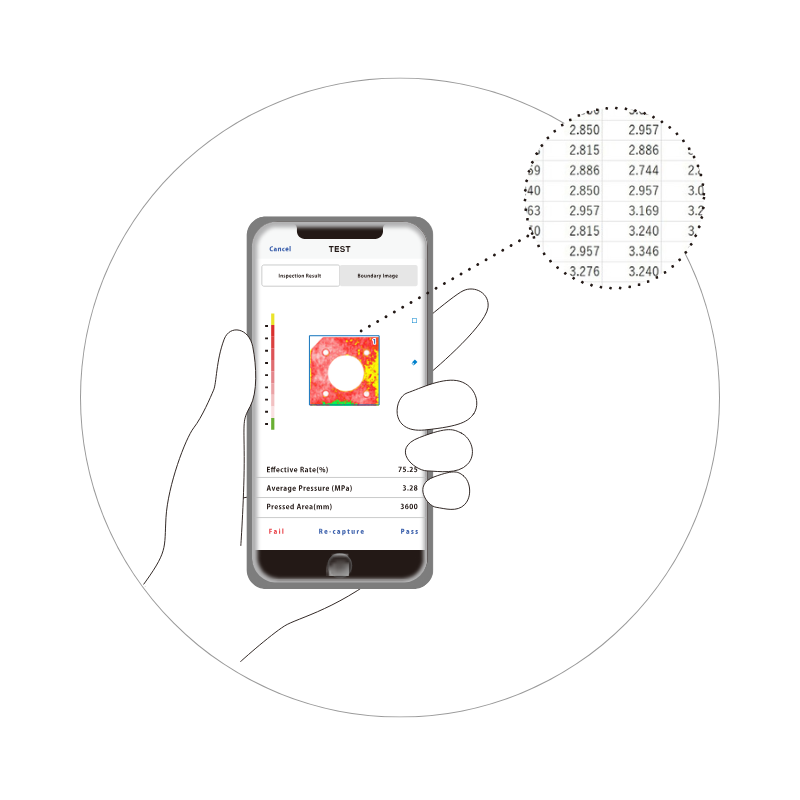

Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale LW, LLW, LLLW, 4LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.
voir le produit

Applications Prescale en vidéos

FAQ Prescale

  • Solution pratique et économique
  • 8 gammes de mesure de 6 kPa à 300 MPa

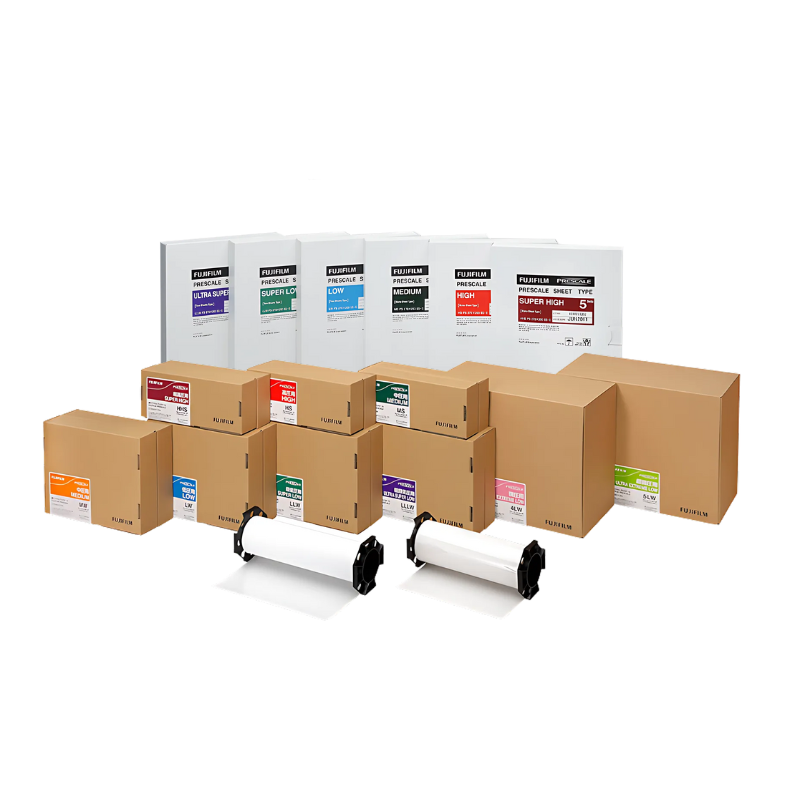

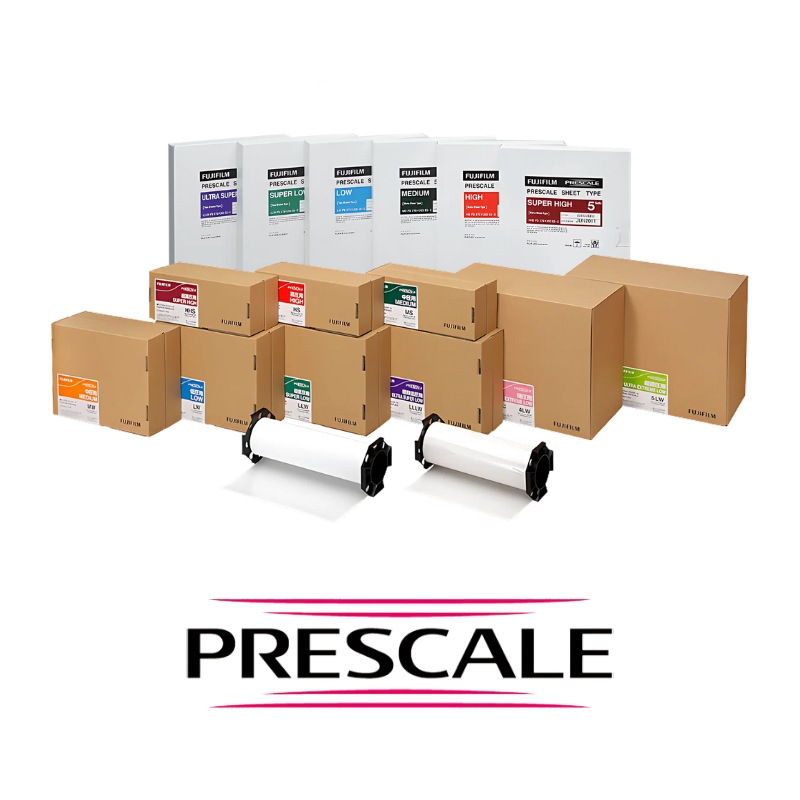

  • Conditionnement rouleaux et paquets de 5 feuilles
  • Stock France, livraison rapide
  • Commande en ligne

Prescale est un film en PET (simple ou double épaisseur) qui contient une substance chromogène emprisonnée dans des microcapsules et un révélateur qui réagissent pour imprimer une image du contact quantifiée en pression lorsque le film est comprimé.

Mode d'emploi Prescale
Prélevez simplement un morceau de film Prescale aux dimensions dont vous avez besoin, placez le dans l'interface à mesurer et appliquez la pression. Pour les films bi-composants (les plus sensibles à la pression : réf. MW, LW, LLW, LLW HT, LLLW, 4LW et 5LW), mettez en contact les faces mates des couches étiquetées "A" et "C" pendant la compression. Pour les autres films Prescale (MS, HS et HHS), l'orientation du film n'a pas d'impact sur la mesure.

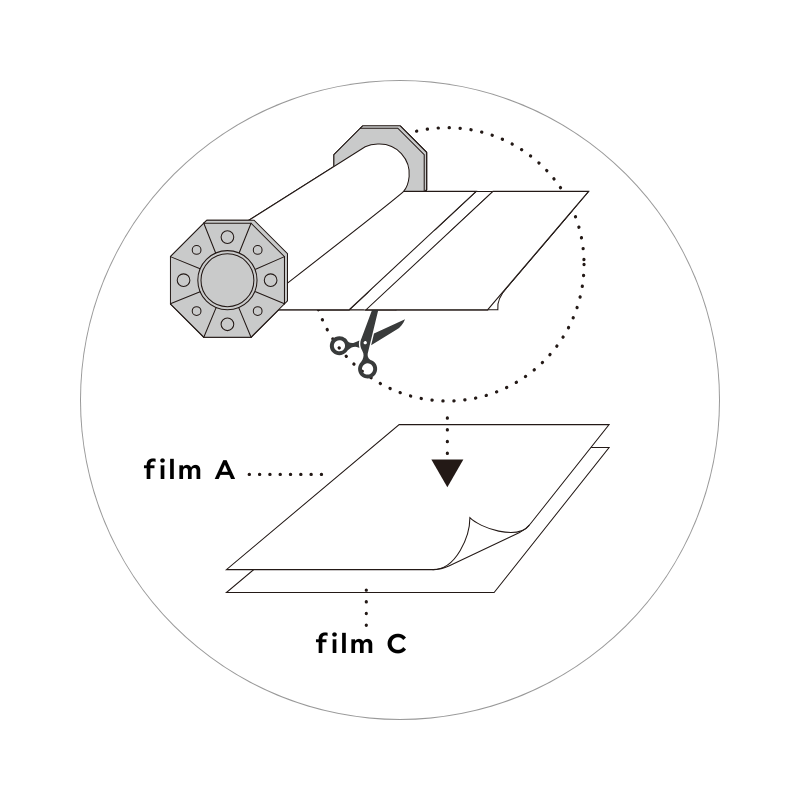

1. Découper le film Prescale aux dimensions de la zone de contact à contrôler1. Découper le Prescale

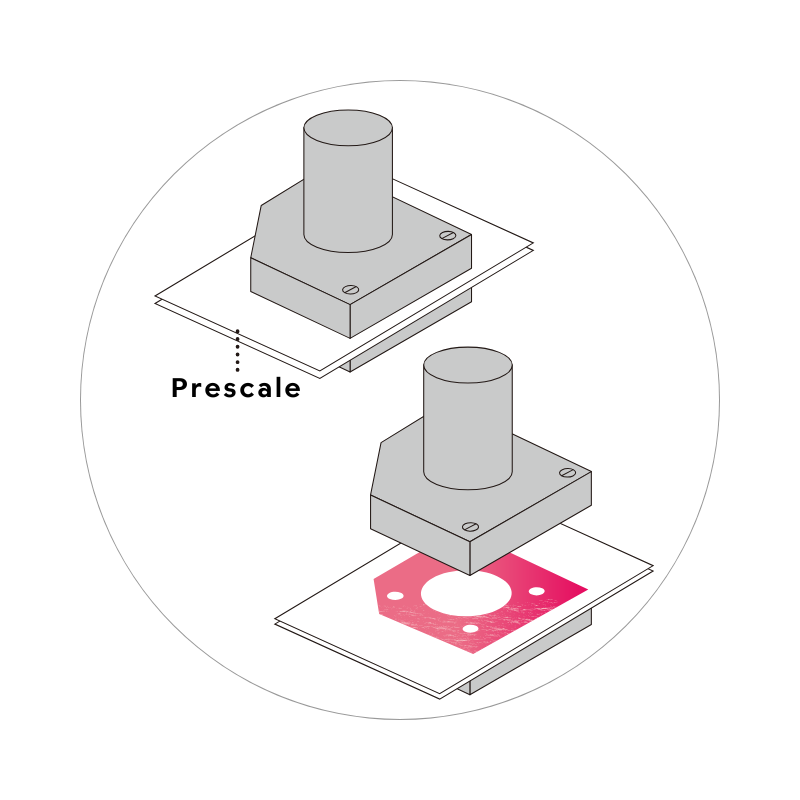

2. Positionner le film à l'interface (faces mates en contact pour les films doubles)
2. Positionner le film		3. Appliquer la pression sur le film Prescale

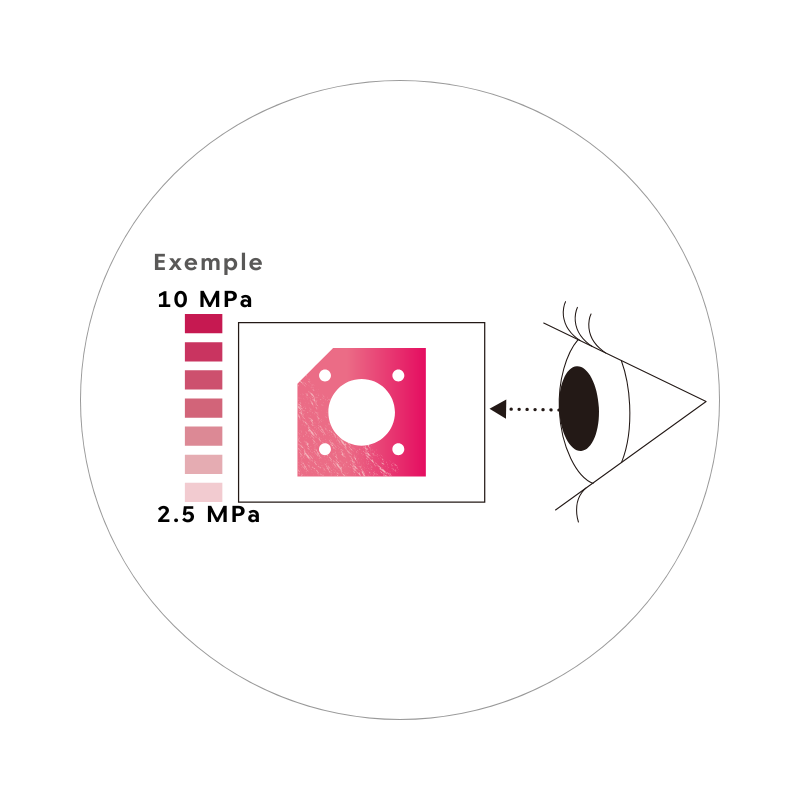

3. Appliquer la pression		4. Evaluer la pression en comparant la densité de la couleur avec l'abaque du film

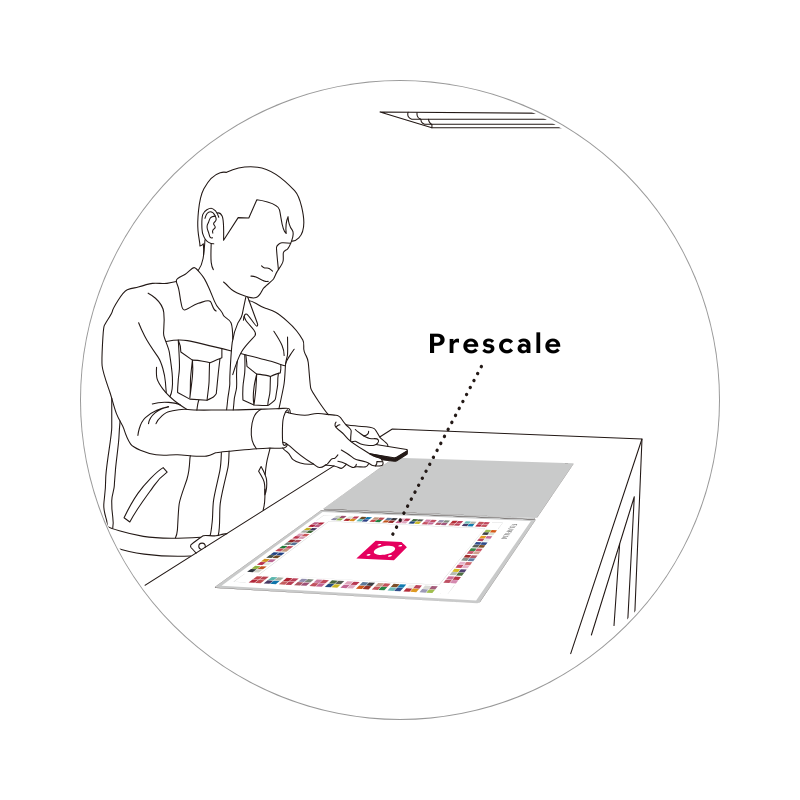

4. Evaluer les couleurs		5. Numériser l'empreinte (système FPD sur PC compatible Epson V37/V370/V600/V850)
5. Numériser l'empreinte		6. Analyser avec le système Fujfilm FPD-8010E
6. Analyser les pressions

Note : Les étapes optionnelles 5 et 6 avec le système Fujfilm FPD-8010E ou avec l'application Prescale Mobile permettent d'obtenir des mesures objectives indépendantes de l'utilisateur qui observe la couleur. Nous vous suggérons de privilégier cette analyse lors de l'implémentation de la solution Prescale comme méthode de vérification et de suivi de réglages précis de machines ou dans un process de contrôle de la qualité (soudure ultrasons, thermoscellage, collage, emboitement, etc.).

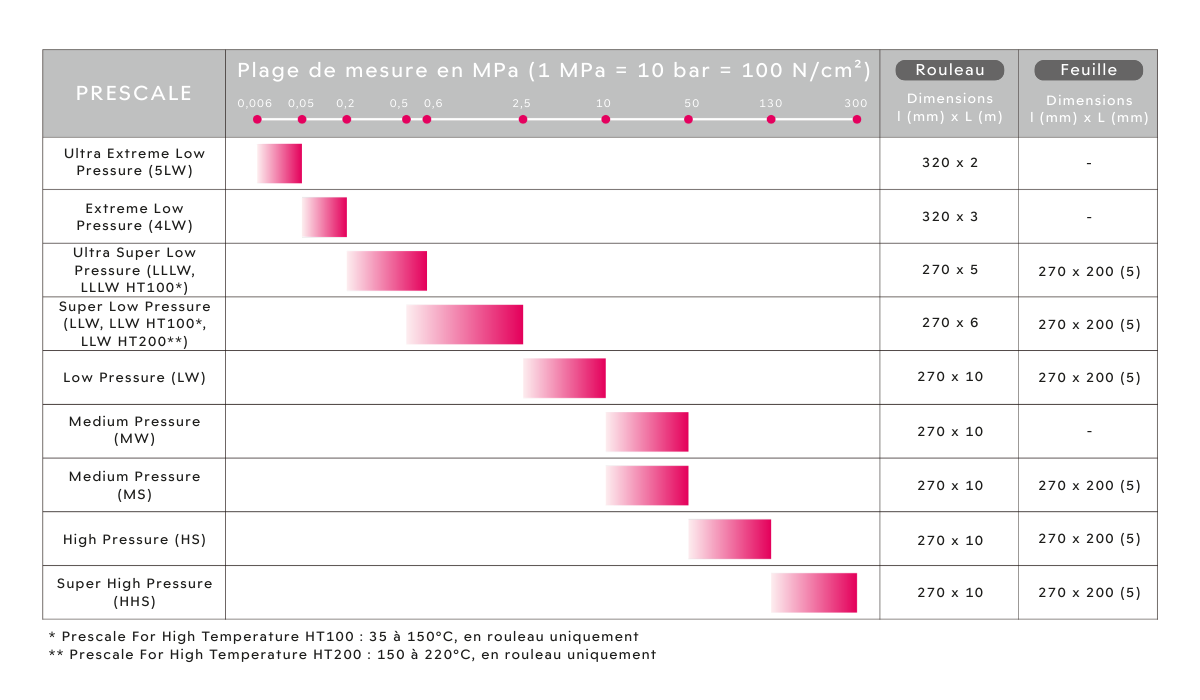

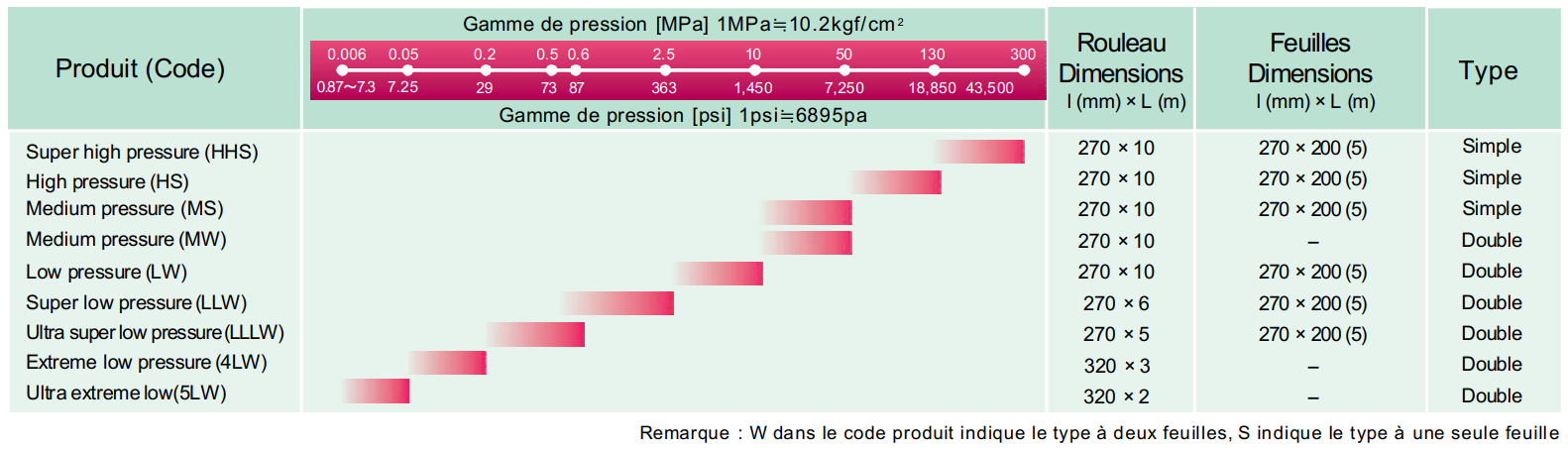

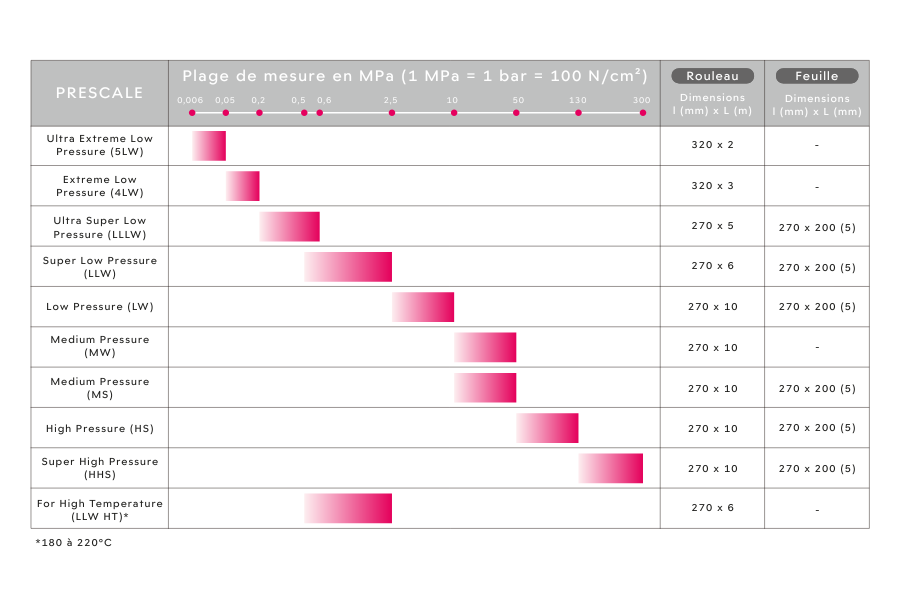

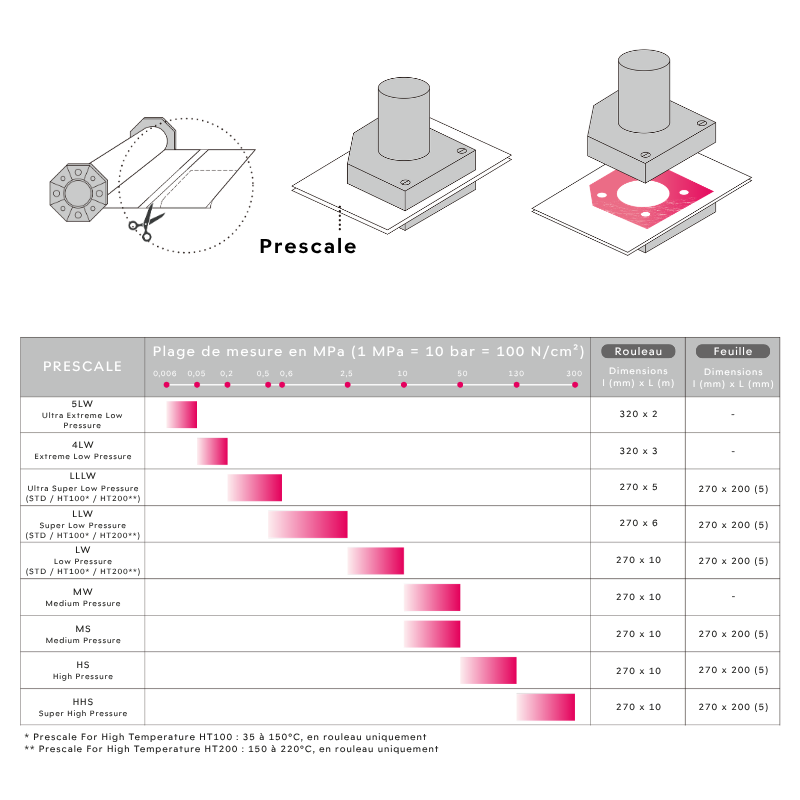

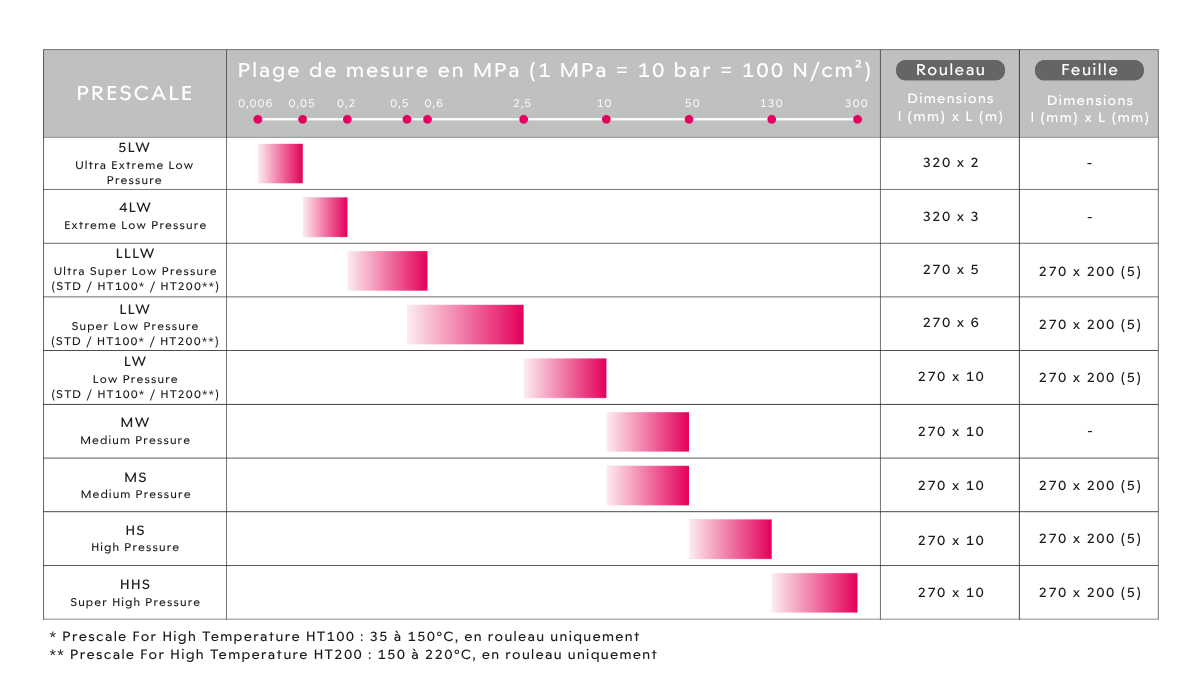

Tableau de sélection Prescale
Tableau de sélection Prescale

Choisissez le produit Prescale en fonction des niveaux de pressions min et max que vous anticipez à l'aide du tableau de sélection ci-dessus. En cas de doute sur la meilleure sensibilité pour une application spécifique nous vous proposons de tester un pack d'échantillons.

Prescale vous permet de visualiser et de mesurer les pressions de contact entre deux surfaces avec une précision de +/- 10%.

Les niveaux de contrainte peuvent être évalués par une simple observation des marques colorées. Chaque paquet de 5 feuilles et chaque rouleau de film Prescale est fourni avec son abaque. L'intensité de la couleur obtenue peut être comparée visuellement aux niveaux de coloration représentés sur la fiche de référence du film pour quantifier les niveaux de pression de l'empreinte.

Pour optimiser l'analyse objective de vos films Prescale, nous recommandons d'utiliser le système d'analyse dédié sur PC, ou le système Prescale Mobile sur iPhone SE et iPad Air, incluant chacun une application d'analyse qui permet une lecture optimale des résultats avec un étalonnage automatique des empreintes.

Quel film de mesure choisir ?

Testez Prescale, Thermoscale et UVscale dans les conditions réelles de vos applications pour en sélectionner la variante la plus adaptée.
Recevoir des échantillons

Articles & Ressources

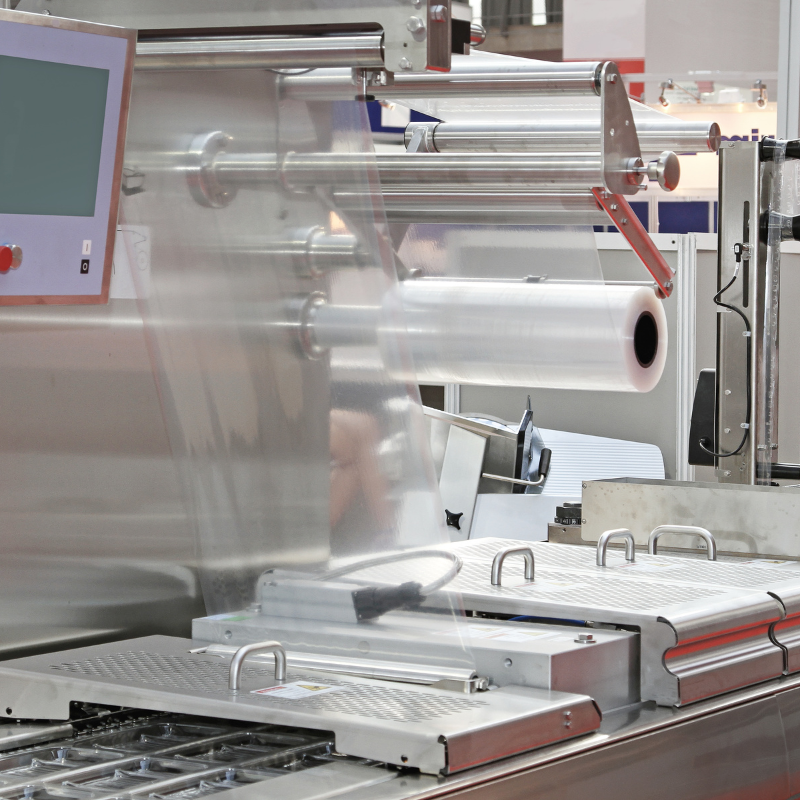

Contrôle de l'homogénéité de serrage et étanchéité de scellage des emballages avec les films de mesure de pression Prescale dans les secteurs agro, pharma, cosmétique, ...

Contrôler l'homogénéité du serrage entre mors pour le scellage étanche des emballages

Prescale
lire l'article

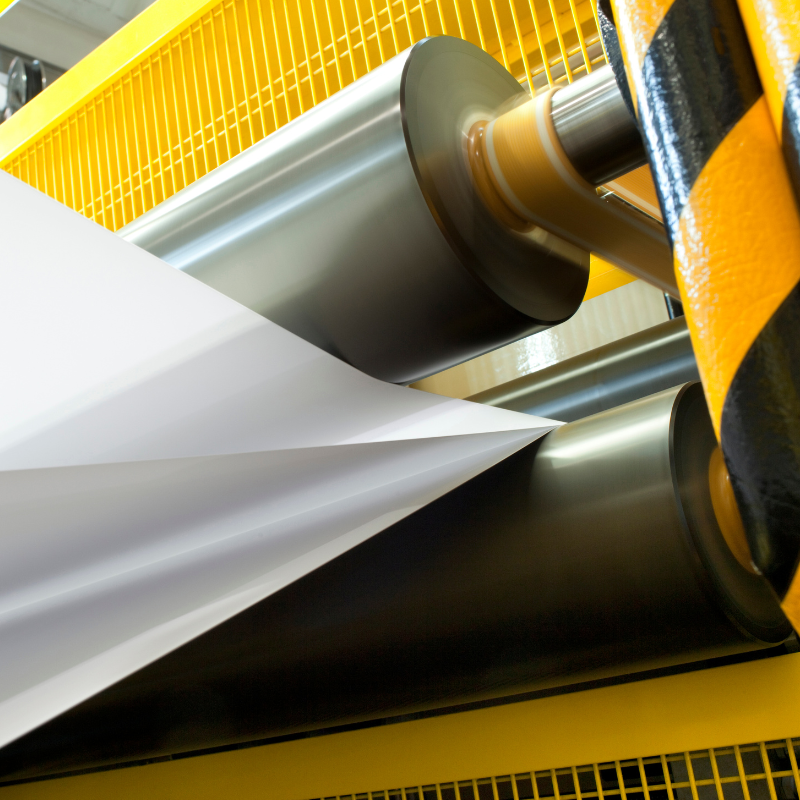

Pression de pincement, largeur de nip et alignement de rouleaux avec les films de mesure de pression Prescale
