Mesurer la distribution des efforts de pincement et largeur de nip entre rouleaux

Mesurer la distribution des efforts de pincement et largeur de nip entre rouleaux

Présentation

Les rouleaux de calandre appliquent généralement une pression à l'aide de vérins latéraux. Si l'équilibre des pressions gauche-droite est mauvais, des problèmes de dérive et de qualité se posent. De même, les rouleaux de pincement (nip) sont rectifiés de manière spécifique. Ils sont généralement bombés, changent de forme lors de la compression, et sont conçus pour fournir une pression de pincement uniforme sur toute leur longueur. Si le degré de bombement et la dureté du rouleau sont mal adaptés à la pression appliquée par les vérins, les défauts peuvent apparaitre et la durée de vie des rouleaux en caoutchouc peut être raccourcie.

Film Prescale utilisé : Gamme LLW (Super Low Pressure) ou Gamme LW (Low Pressure)

Mesure

Avec Prescale, il est possible d'évaluer la conformité de la cylindricité et du parallélisme horizontal des rouleaux de calandre ainsi que le niveau de la pression appliquée dans les conditions réelles de fonctionnement. En cas d'irrégularité de la qualité, Prescale peut être utilisé pour déterminer la cause du problème, les écarts dans la distribution de la pression ou les défauts lors d'étapes précédentes du processus.

Equilibre Gauche - Droite
Le film est passé entre les rouleaux. L'uniformité de la densité de la couleur résultante, imprimée sur le film Prescale, permet d'évaluer l'équilibre d'application de la pression.

Rectification des rouleaux
Prescale placé entre les rouleaux de la calandre permet de vérifier si la largeur de la marque en couleur est constante.

1. Fixer une bande de film Prescale sur le rouleau

2. Appliquer la pression de fonctionnement

3. Faire tourner les rouleaux en passant le film Prescale

4. Observer l'empreinte en couleur sur le film Prescale

Résultat

Bon

Mauvais

Gain de temps

En considérant un changement de produit par jour, 30 minutes peuvent être économisées.

Qualité améliorée

Prescale permet d'éviter l'apparition de défauts de qualité et permet d'augmenter le rendement de la production.

Économies de produits

Les pertes de matières (plusieurs centaines de mètres de papier, ...) peuvent être évitées en cas de défaut.

SANS PRESCALE

Le remplacement des rouleaux de calandre s'accompagne d'un contrôle du papier produit après le démarrage. S'il présente des défauts, les anciens rouleaux sont immédiatement réinstallés et la production reprend. Un nouveau rouleau est alors commandé auprès du fabricant mais la cause du problème n'est pas identifiée.

AVEC PRESCALE

Une vérification de la pression de nip est réalisée à l'aide d'un film Prescale après le remplacement des rouleaux. Si aucun problème n'est constaté, la production peut être lancée. Dans le cas contraire, les causes des problèmes de qualité peuvent être identifiées rapidement et facilement avant l'apparition d'un défaut.

Produits en lien avec cet article

%product-name% %separator% %brand% %separator% %shop-name%

Prescale LW

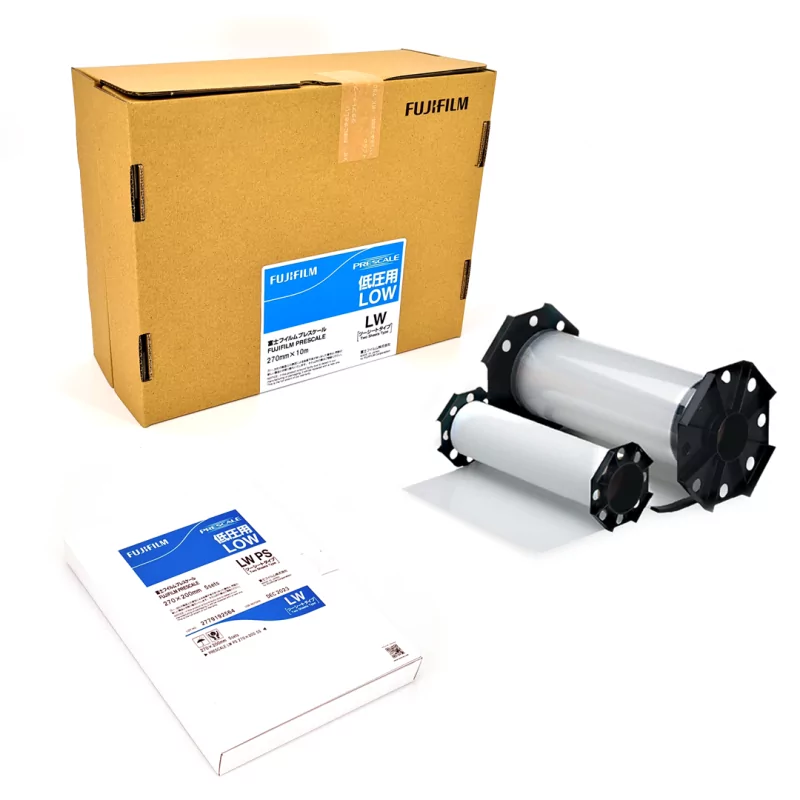

"Low Pressure" - Mesure de pression entre 2,5 et 10 MPa Prescale LW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LW cartographie les pressions comprises entre 2,5 et 10 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 10m.
