Assurer une fermeture hermétique des cellules pouchs et films aluminium dans les batteries

Présentation

Lors du processus de scellage des électrolytes en gel à l'intérieur des batteries lithium-polymère, un film laminé en aluminium est apposé à l'extérieur du boîtier à l'aide de barres chauffantes qui appliquent à la fois de la pression et de la température. Si la barre chauffante n'est pas correctement équilibrée pendant le processus de collage, il peut en résulter une adhésion imparfaite, ce qui pourrait entraîner une fuite d'électrolyte et des risques de blessures corporelles. Par conséquent, il est nécessaire de vérifier l'équilibre des barres chauffantes lors de la configuration de l'équipement de thermoscellage.

Film Prescale utilisé : Gamme LLW (Super Low Pressure) ou Gamme LLW HT (Super Low Pressure for High Temperature)

Mesure

Après l'injection de l'électrolyte dans le boîtier, la pression et la chaleur sont appliquées au film d'aluminium laminé à l'aide des barres chauffantes pour souder l'enveloppe. Cependant, avant la mise en service du système d'assemblage, un film Prescale est inséré entre chaque barre chauffante et sa plaque de support, au niveau du contact où la chaleur et la pression sont appliquées. Le résultat du test de compression réalisé avec le film Prescale est alors comparé à un échantillon de référence pour vérifier la qualité de l'application de la pression. Lorsque le résultat du test au film Prescale indique que l'équilibre des forces ne permet pas d'obtenir le scellage recherché, on ajuste les réglages de la barre chauffante et on répète l'essai jusqu'à ce que l'uniformité et le niveau de pression satisfaisants soit atteints.

Résultat

Gain de temps

Prescale permet des réglages et ajustements homogènes sur tous les équipements de thermoscellage, réduisant considérablement le temps consacré à la mise en route des lignes.

Moins de défauts

A mesure que la qualité du soudage s'améliore, les problèmes résultants d'une mise en pression incorrecte pendant le processus de thermoscellage des films en aluminium stratifié sont réduits.

Qualité améliorée

La corrélation des résultats des mesures avec le film Prescale avec les actions correctives menées par les opérateurs, les équipes de maintenance ou de contrôle de la qualité aide à éliminer les défauts de thermoscellage.

SANS PRESCALE

La probabilité de défauts de soudure est plus élevée lorsque l'équilibre de la pression exercée par la barre de chauffe n'est pas vérifié et/ou ajusté.

AVEC PRESCALE

L'homogénéité de la pression peut être rapidement optimisée et la qualité améliorée.

Produits en lien avec cet article

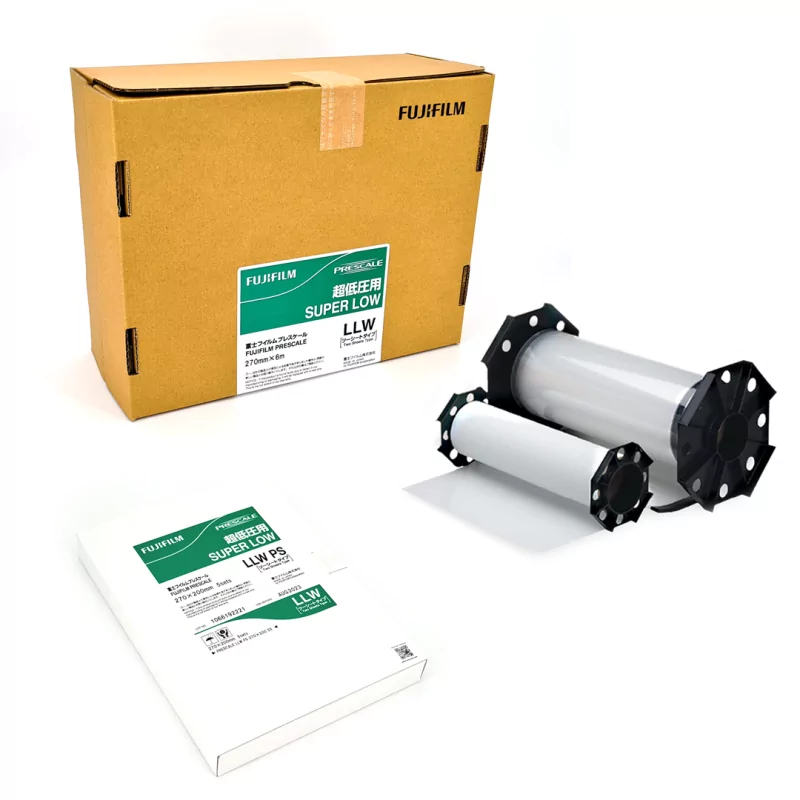

Prescale LLW

"Super Low Pressure" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 6 m.

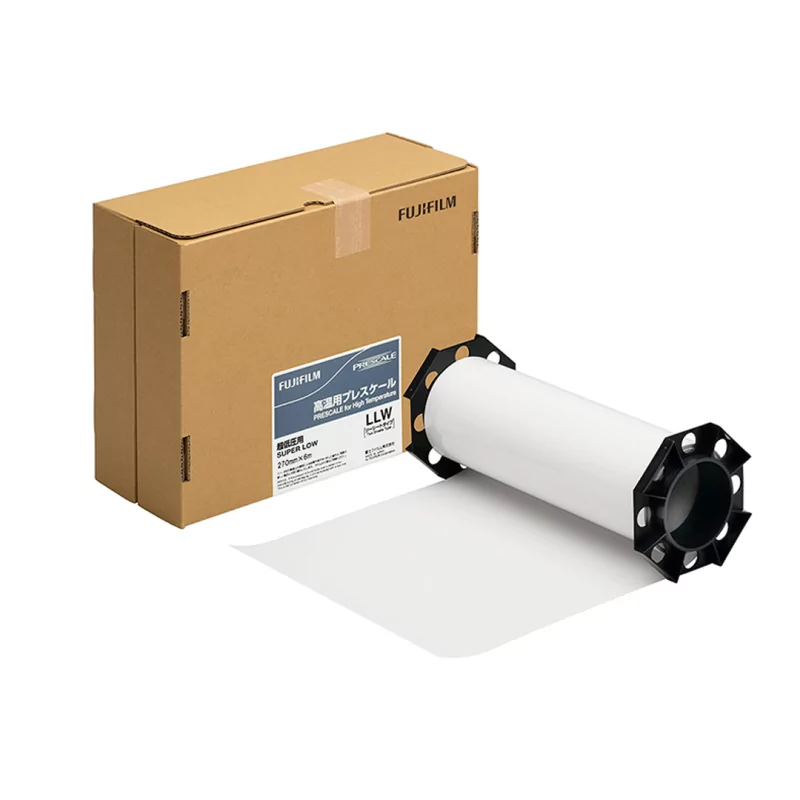

Prescale LLW HT

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.

Prescale Mobile

Analyse de pression portable Fujifilm Prescale Le système de cartographie de pression Fujifilm Prescale Mobile vous permet de permet de prendre en photo et d'analyser les images de contact en couleur produites par les films Prescale LW, LLW, LLLW, 4LW et LLW HT. Il étalonne automatiquement l'intensité de la coloration des empreintes de pression et intègre des fonctions de mesure, comparaison et jugement automatique des résultats par rapport à un enregistrement de référence.

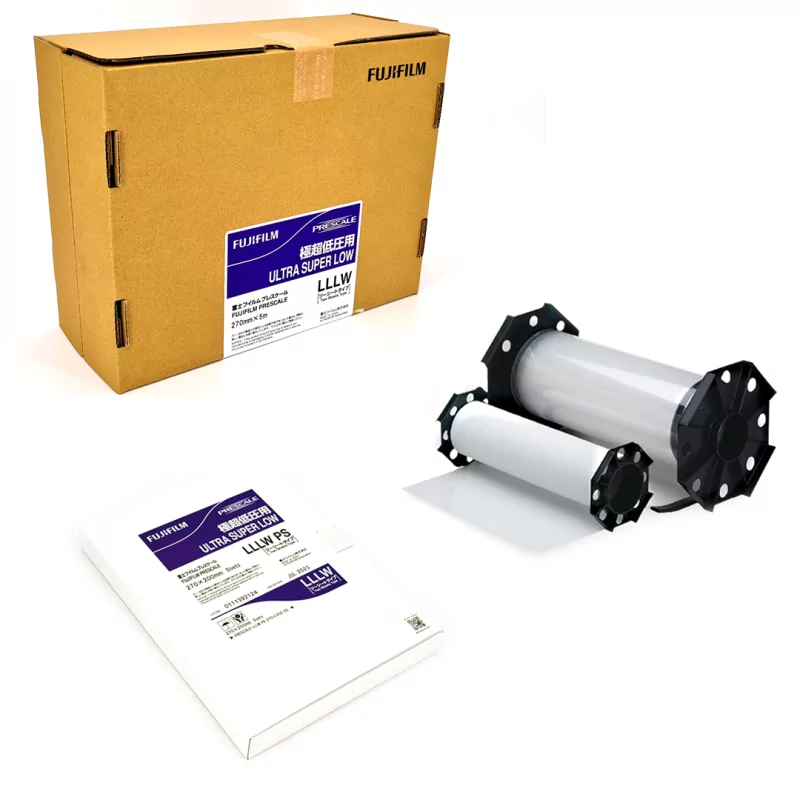

Prescale LLLW

"Ultra Super Low Pressure" - Mesure de pression entre 0,2 et 0,6 MPa Prescale LLLW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLLW cartographie les pressions comprises entre 0,2 et 0,6 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 5 m.
