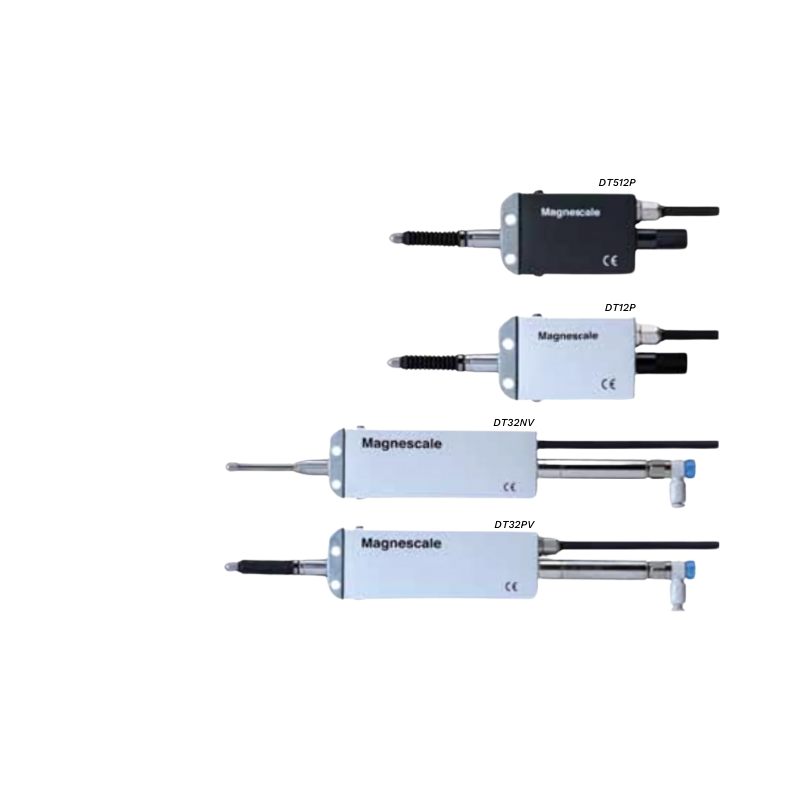

Série DT

Les interfaces Magnescale MG80-NE, MG80-EI, MG80-PN et MG80-EC associées à des modules de conditionnement MG80-CM pour les capteurs des séries DK800S, DK et DT, constituent des solutions de communication industrielle à haute performance. Suivant le module MG80 utilisé, les données des palpeurs connectés aux unités de conditionnement MG80-CM associés (jusqu'à 16) sont transmises suivant le protocole de communication sélectionné: EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes MG80-xx + MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de palpeurs. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Palpeurs numériques robustes à longue course Les capteurs de déplacement Magnescale DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement. Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

L'interface pour palpeurs numériques Magnescale MG80-SC + MG80-CM est un système de communication bidirectionnelle pour les capteurs des séries DK800S, DK et DT. Les données recueillies peuvent être envoyées à un PC ou à un automate via RS-232C ou Ethernet. Le module principal MG80-SC est équipé d'un port Ethernet et d'un port série RS-232C. Il intègre la fonction de communication  PLC-link compatible avec les automates de nombreux fabricants. Une application Windows est fournie pour permettre lune configuration facile et rapide du système. Jusqu'à 16 modules de conditionnement MG80-CM pour palpeurs numérique des séries Magnescale DK800S, DK ou DT peuvent être connectés à chaque interface de communication MG80-SC. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Les compteurs de la série LT sont prévus pour la connexion de un ou de deux palpeurs numériques Magnescale. Ils sont compacts et légers et peuvent être montés en face avant d'un panneau de contrôle.Ils affichent la mesure courante, les pics, max et min, la somme ou la différence des deux mesures lorsque deux capteurs sont connectés. Ils disposent d'une fonction de comparateur pour les tests de tolérance et peuvent déclencher des sorties relais. Les compteurs LT informent l'utilisateur d'une erreur de comptage par une alarme de survitesse.Le modèle LT30 accepte les palpeurs haute précision série DK800S. Les mesures des palpeurs DT512 s'obtiennent avec le modèle LT11A et celles des DT12 et DT32 avec le LT10A. Tous les modèles LT sont disponibles avec une sortie BCD ou RS-232C en option.

Le système d'acquisition Magnescale LT80 + MG80-MA + MG80-CM comprend une interface tactile LCD 7" (LT80), un conditionneur multi-axes (MG80-MA) et des modules de comptages MG80-CM permettant de connecter jusqu'à 32 capteurs des séries DK et DT (via adaptateur). Un module d'entrée-sortie peut aussi être raccordé. L'interface LT80 affiche la mesure courante, les pics, max et min, une somme ou une soustraction ainsi que l'état des entrées et sorties. L'ensemble peut être utilisé pour l'identification et le tri de pièces défectueuses, pour le contrôle de tolérance avec la fonction intégrée de comparateur à 2 ou 4 états, ... L'ensemble du système d'interfaçage se monte sur rail DIN, communique sur Ethernet ou sauvegarde les données sur un support mémoire flash USB ou carte SD.
