Système d'acquisition Ethernet pour séries DK et DT

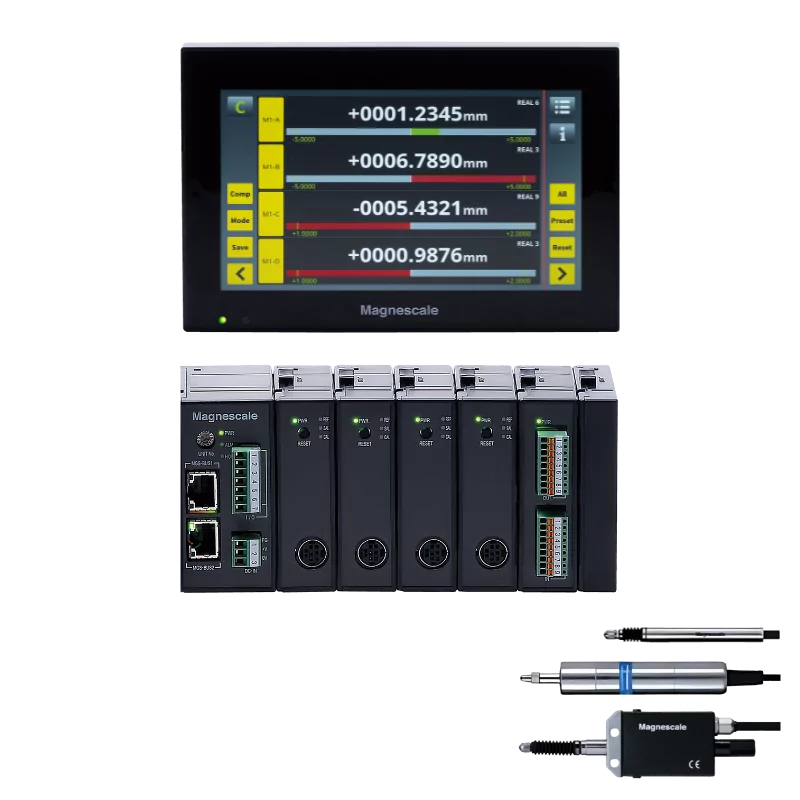

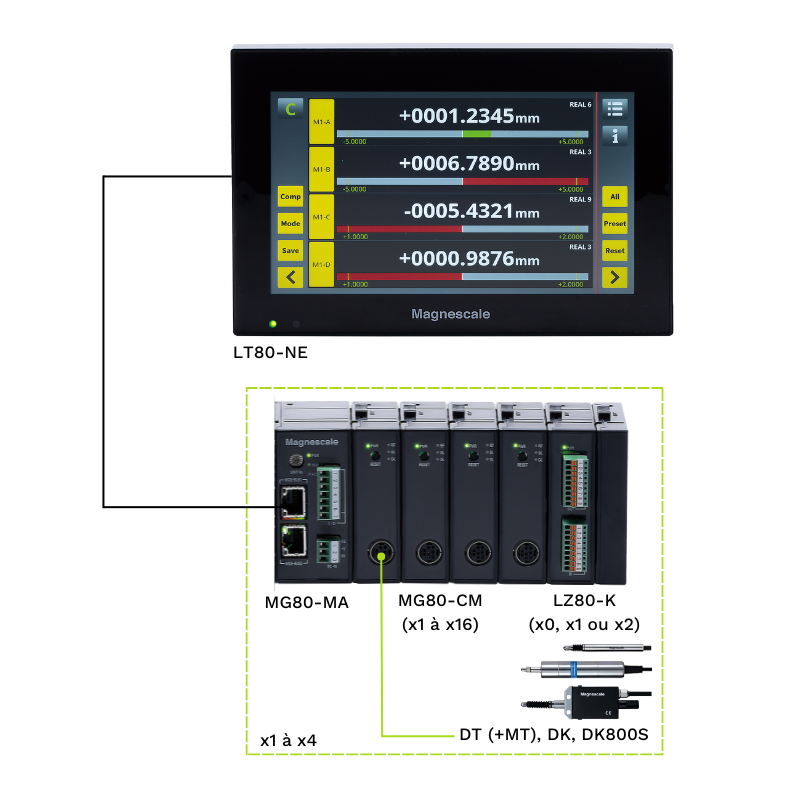

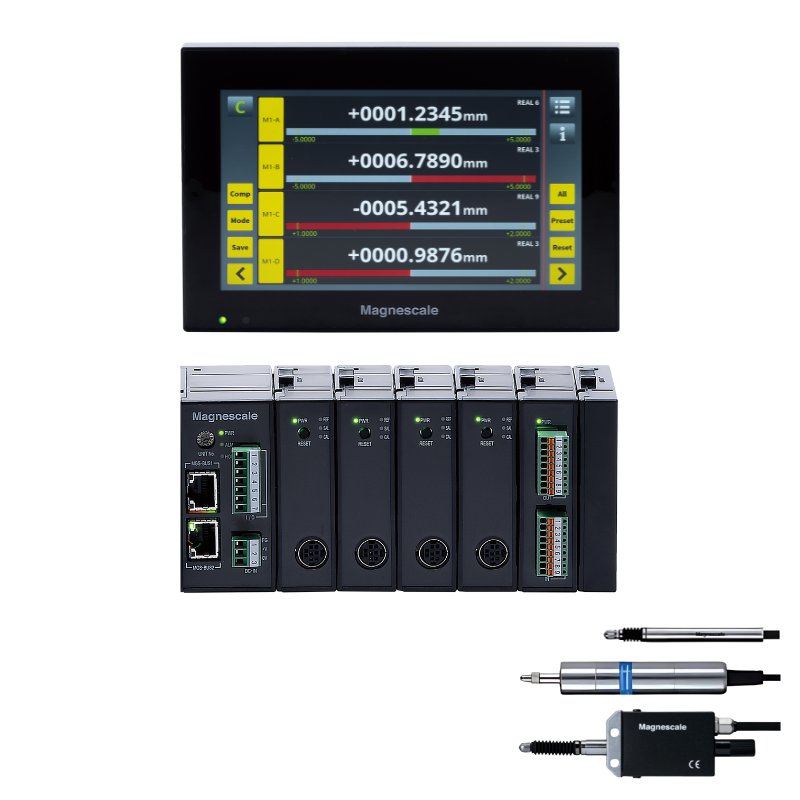

L'interface pour palpeurs numériques Magnescale MG80-SC + MG80-CM est un système de communication bidirectionnelle pour les capteurs des séries DK800S, DK et DT. Les données recueillies peuvent être envoyées à un PC ou à un automate via RS-232C ou Ethernet. Le module principal MG80-SC est équipé d'un port Ethernet et d'un port série RS-232C. Il intègre la fonction de communication  PLC-link compatible avec les automates de nombreux fabricants. Une application Windows est fournie pour permettre lune configuration facile et rapide du système. Jusqu'à 16 modules de conditionnement MG80-CM pour palpeurs numérique des séries Magnescale DK800S, DK ou DT peuvent être connectés à chaque interface de communication MG80-SC. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Les capteurs de déplacement numériques Magnescale de la série DT sont compacts et proposent un corps robuste rectangulaire facilitant leur intégration dans un environnement de production ou de test. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité et précision tout en maintenant des coûts faibles. Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

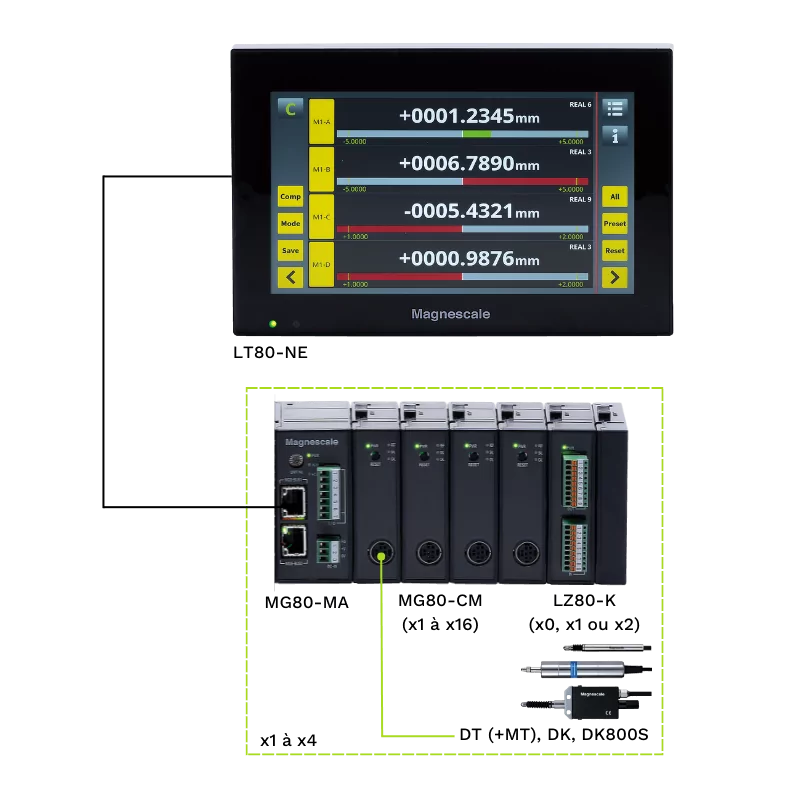

Les interfaces Magnescale MG80-NE, MG80-EI, MG80-PN et MG80-EC associées à des modules de conditionnement MG80-CM pour les capteurs des séries DK800S, DK et DT, constituent des solutions de communication industrielle à haute performance. Suivant le module MG80 utilisé, les données des palpeurs connectés aux unités de conditionnement MG80-CM associés (jusqu'à 16) sont transmises suivant le protocole de communication sélectionné: EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes MG80-xx + MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de palpeurs. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Les capteurs de déplacement Magnescale de la série DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement suivant le matériau à mesurer.  Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement. Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage
