Mesure d'empreinte de pneu dynamique haute résolution

La solution polyvalente TireScan™ CrossDrive intègre une plateforme de cartographie des pressions dynamiques ultra-mince et transportable, capable de mesurer en haute résolution la surface de contact à l'interface du pneu. Le système mesure en dynamique les pressions de contact d'une large gamme de tailles de pneus (auto/moto/camion, tourisme et compétition).

Sa conception robuste est spécialement adaptée aux environnements et conditions d'essai difficiles (route, piste, banc d'essai). Elle est capable de recueillir des données pendant l'application d'efforts transverses sur simulateur de cisaillement (accélération, décélération, carrossage, etc).

Recevoir une info ou un devis

Demande d'information / devis

TireScan™ CrossDrive

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Référence CrossDrive Marque Tekscan

Description

Empreinte de pneu dynamique haute résolution

Le système de visualisation, enregistrement et mesure dynamique des empreintes de pneus Crossdrive de Tekscan, consiste en une plateforme mince entièrement intégrée regroupant dans son boitier robuste, une électronique de numérisation et un capteur de pression matriciel offrant à la fois une grande surface de mesure et une haute résolution spatiale. Cette configuration polyvalente unique rend possible la prise en charge d’une large gamme de pneus avec un seul équipement. Un dispositif d’équilibrage permettant de normaliser les signaux de sortie des éléments de mesure du capteur afin d'assurer et d'optimiser la précision des mesures.

  • Enregistrement dynamique et lecture
  • Visualisations graphiques et analyse des données de mesure
  • Génération rapide et facile de rapports d'analyse personnalisés
  • Surface de mesure résistante avec protection mécanique contre le cisaillement
  • Capteur mince et incompressible garantissant la stabilité dimensionnelle de la surface de mesure indispensable pour l'enregistrement de mesures répétables.
  • Procédure de test rapide. Pas d’encre, ni de papier ou de numérisation avant analyse, archivage, etc.

Capteur à technologie résistive

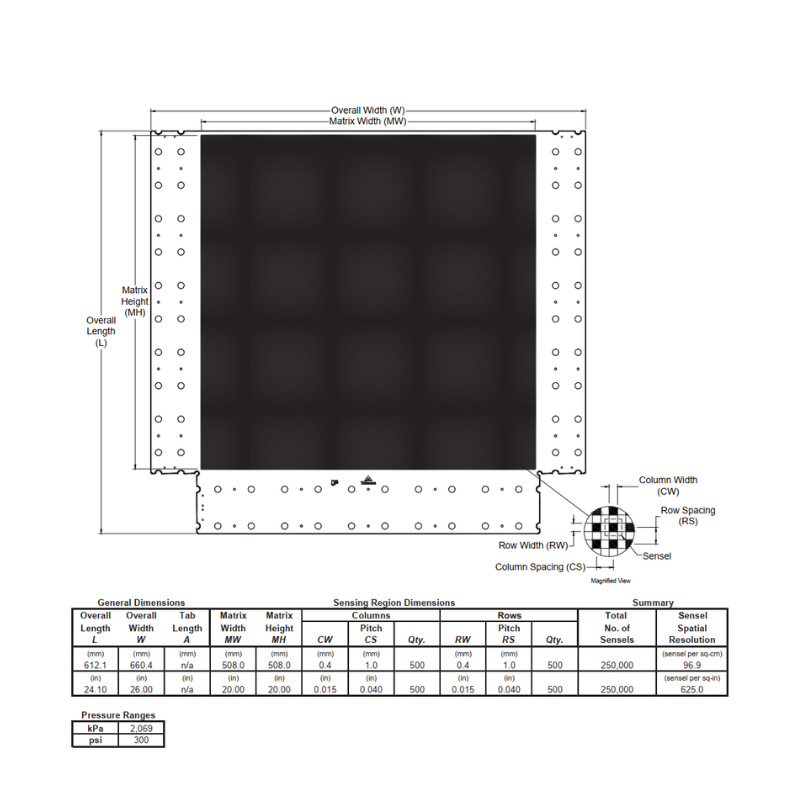

Épaisseur 0,2 mm incompressible Précision ± 5 % de l'EM Résolution spatiale 1.0 mm (250 000 éléments sensibles) Échantillonnage 25 Hz Etendue de mesure 0–2 MPa à 0-4 MPa Surface de mesure 508 x 508 mm

Conception tout-en-un

Pour collecter les données de pression de contact, l'électronique de numérisation intégrée dans l'épaisseur de la plateforme, scanne les milliers de points de mesure que compte la surface sensible du capteur. Les mesures acquises sont instantanément transmises au logiciel du PC hôte via un câble de connexion USB 2.0 de longueur 3 m. Le seul autre connecteur présent est celui du transformateur 12 V assurant l'alimentation électrique du système.

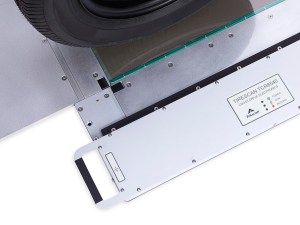

Ensemble mince et robuste

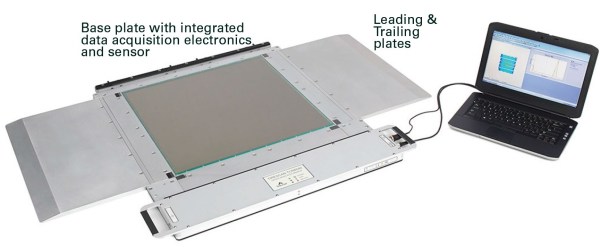

La conception fine et intégrée en aluminium de la plateforme a été spécialement prévue pour offrir une surface de montage du capteur parfaitement lisse et pour supporter le passage de la roue en test sur l'électronique. Des rampes d'entrée et de sortie fournies peuvent être assemblées pour les essais de roulage. Elles peuvent être démontées en cas d'utilisation du système avec une machine de compression pour des essais statiques.

Protection contre les forces de cisaillement et ses artefacts

Le capteur matriciel incompressible et ultra résistant par construction, est intégré dans un environnement mécanique protecteur spécifique lui permettant de résister à des sollicitations particulièrement agressives comme que les essais en dérive ou avec de forts angles de carrossage. L'image ci-dessus illustre une mesure d'empreinte en compression enregistrée en dynamique avec des forces de cisaillement de 5 kN.

Analyse du profil d'empreinte de pression

Le logiciel TireScan™ inclus avec la solution fournit les outils pour une analyse exhaustive de haute qualité. Il affiche les données de répartition de pression sous plusieurs modes de représentations graphiques et chiffrées. Il donne également à l’utilisateur la possibilité de créer et de personnaliser ses propres indicateurs et rapports d'analyse à partir des mesures réalisées sur le pneu en test pour les exporter sous forme de fichier de mesure CSV ou rapport générer automatiquement au format MS Word.

Empreinte quantifiée

TireScan affiche l'image des pressions maximales pour chaque point du capteur activé pendant l'enregistrement révélant la trace du pneu

Génération de rapport

TireScan génère des rapports de mesure au format MS Word ou CSV en incluant les indicateurs clés de l'essai

Informations techniques

Caractéristiques
Type de produitSystème de mesure
Grandeur mesuréePression (et répartition)
TechnologiePiezorésistif
Etendue de mesure2 000 kPa
Précision± 5%
Échantillonnage22 Hz
CommunicationUSB longueur 3m
Alimentation230 Vac (12Vcc 5A)
Zone sensible508 x 508 mm
Résolution1,0 x 1,0 mm 1,0 x 1,0 mm (capteur modèle 8406) 1,1 x 1,1mm (capteur modèle 8408) 1,5 x 1,5 mm (capteur modèle 8404) 3,0 x 3,0 mm (capteur modèle 8001) 5,0 x 5,0 mm (capteur modèle 7105) 7,1 x 7,1 mm (capteur modèle 7202)

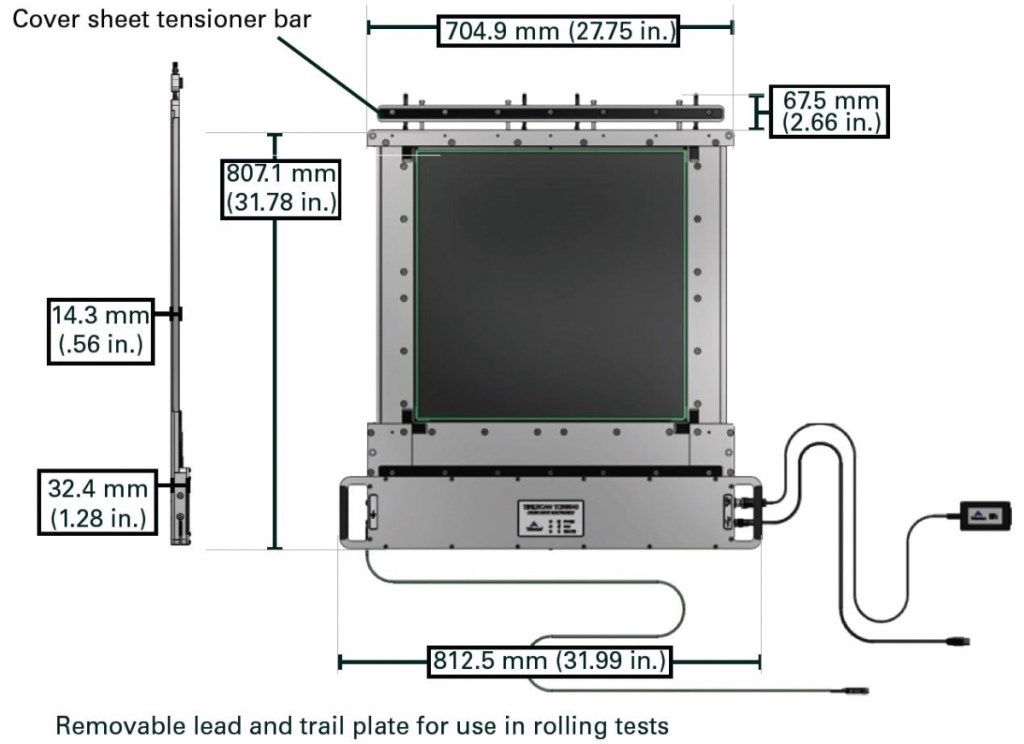

Dimensions812 x 807 x 14 mm
Poids36 kg
MatériauAluminium
