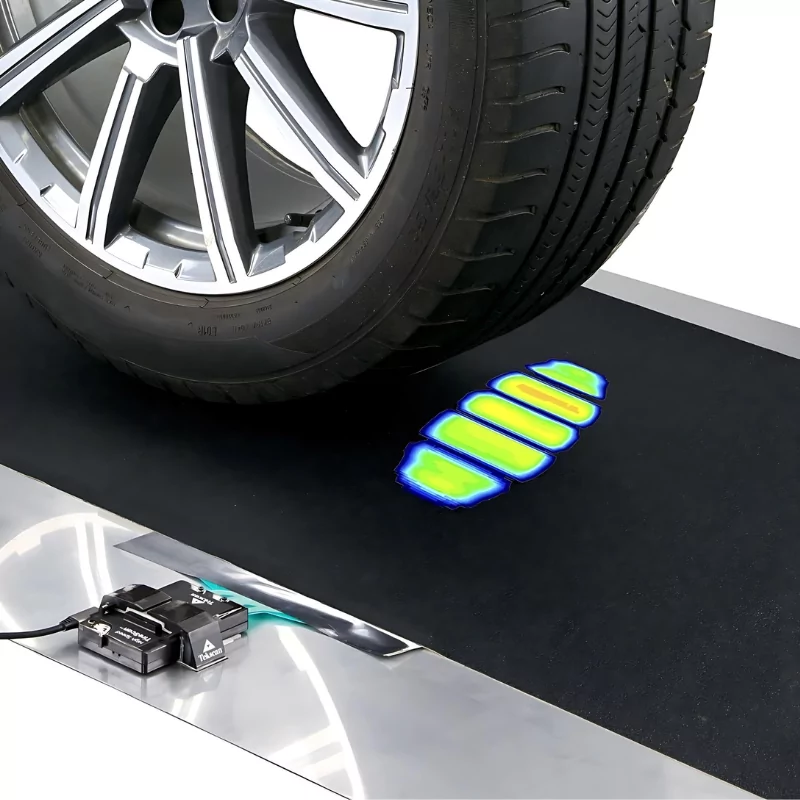

High Speed TireScan™
Analyse du contact pneu-chaussée à haute vitesse

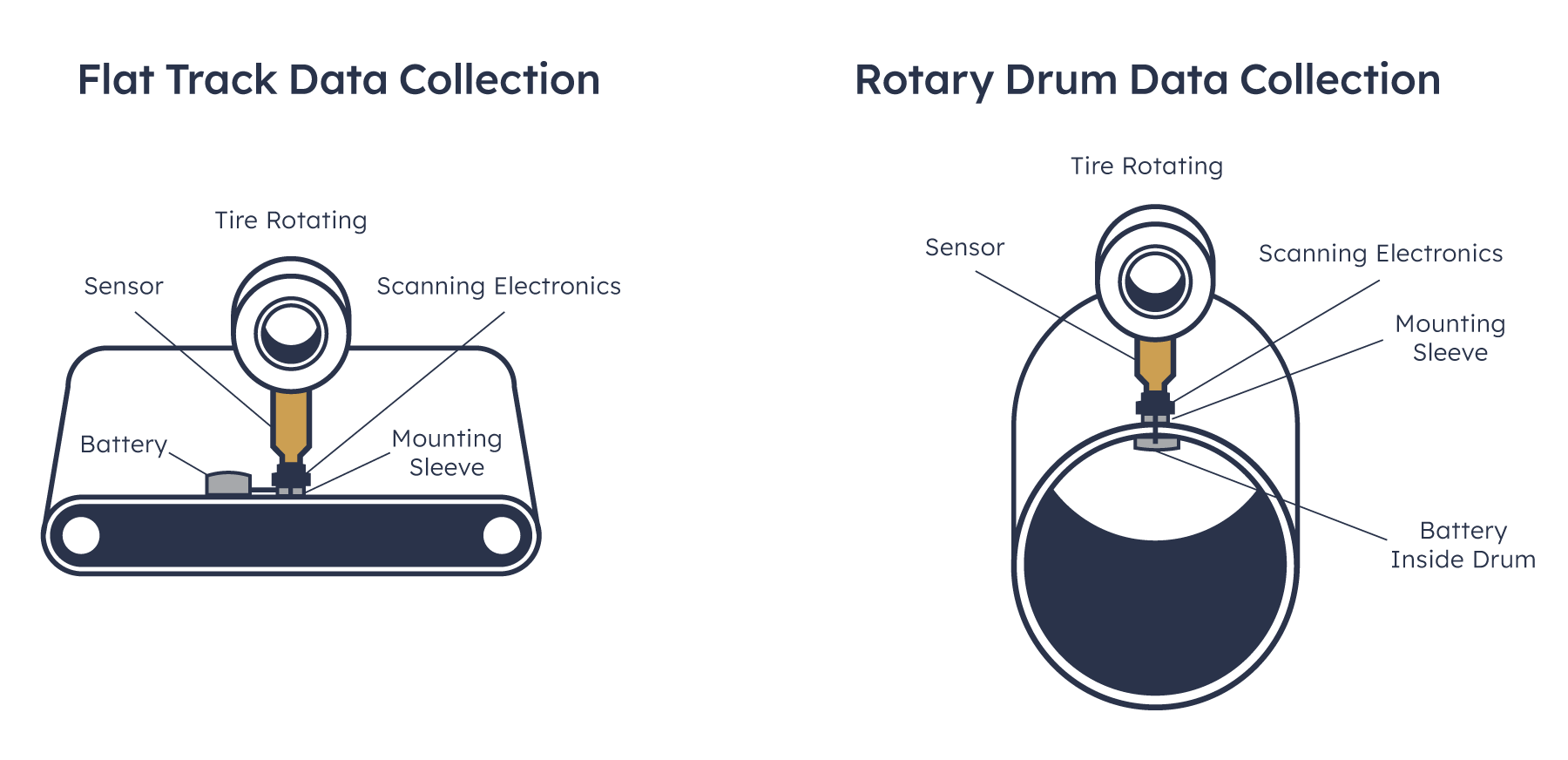

High Speed TireScan™ est conçu pour enregistrer l'empreinte de pression dynamique au passage d'un pneu. Il peut être utilisé sur bancs d'essais à rouleau ou flat track jusqu'à plus de 265 km/h ! Sa conception unique permet d'objectiver l'effet de la vitesse sur le contact d'un pneu avec le sol.
Les mesures de contraintes d'interface sont mesurées par les éléments sensibles d'un capteur piézorésistifs matriciel (2 modèles) et collectées par une électronique compacte capable de numériser jusqu'à 20 000 images par seconde et de les transmettre sans fil ou de les enregistrer sur carte SD.
High Speed TireScan™ intègre des fonctions spécifiques qui restituent la signature du contact d'un pneu à différentes vitesses (forme, aire, profil de pression).
Panier > devis
Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email.
Téléchargez ou transformez le ensuite en commande depuis votre compte.
Description
Profil de contact de pneu à haute vitesse

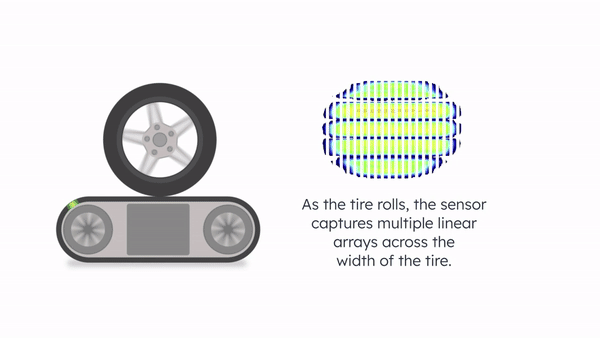

Le système High Speed TireScan™ enregistre des données de pressions multiples sur toute la largeur du pneu qui traverse le capteur à matrice de mesure linéaire.
- Mesure jusqu’à 265 km/h
- Visualisation et analyse graphiques
- 2 modèles : 300 mm ou 480 mm
- Capteur mince et incompressible garantissant la stabilité dimensionnelle de la surface de mesure indispensable pour l'enregistrement de mesures répétables.
- Electronique autonome sans fil et légère
- Surface de mesure robuste résistante au cisaillement
- Procédure de test rapide. Pas d’encre, ni de papier ou de numérisation avant analyse, archivage, etc.

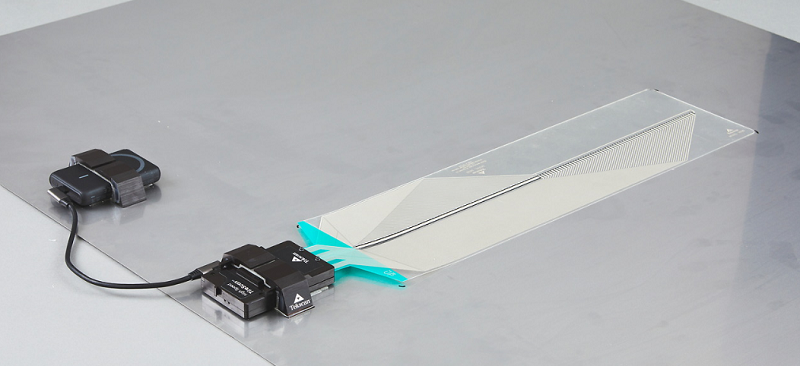

Système d'acquisition compact et autonome

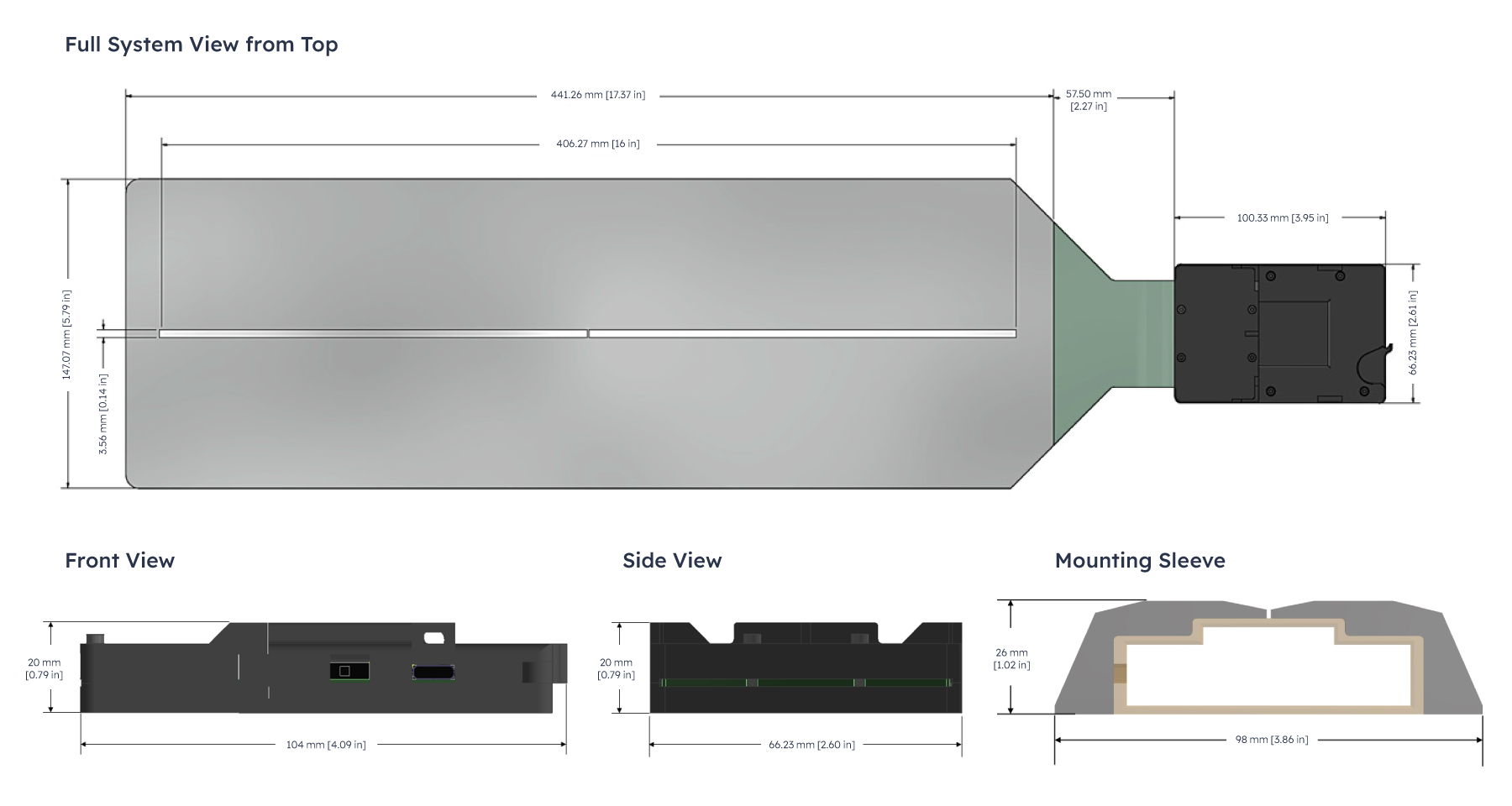

Electronique d'acquisition TekDAQ 210
Le système peut être configuré et déclenché à distance, enregistrer les données dans sa carte mémoire SD interne ou les transférer sans fil vers un PC. L'électronique légère est alimentée par une batterie externe qui assure une collecte de données en continu pendant 3 heures.
Electronique d'acquisition TekDAQ 210
Le système peut être configuré et déclenché à distance, enregistrer les données dans sa carte mémoire SD interne ou les transférer sans fil vers un PC. L'électronique légère est alimentée par une batterie externe qui assure une collecte de données en continu pendant 3 heures.

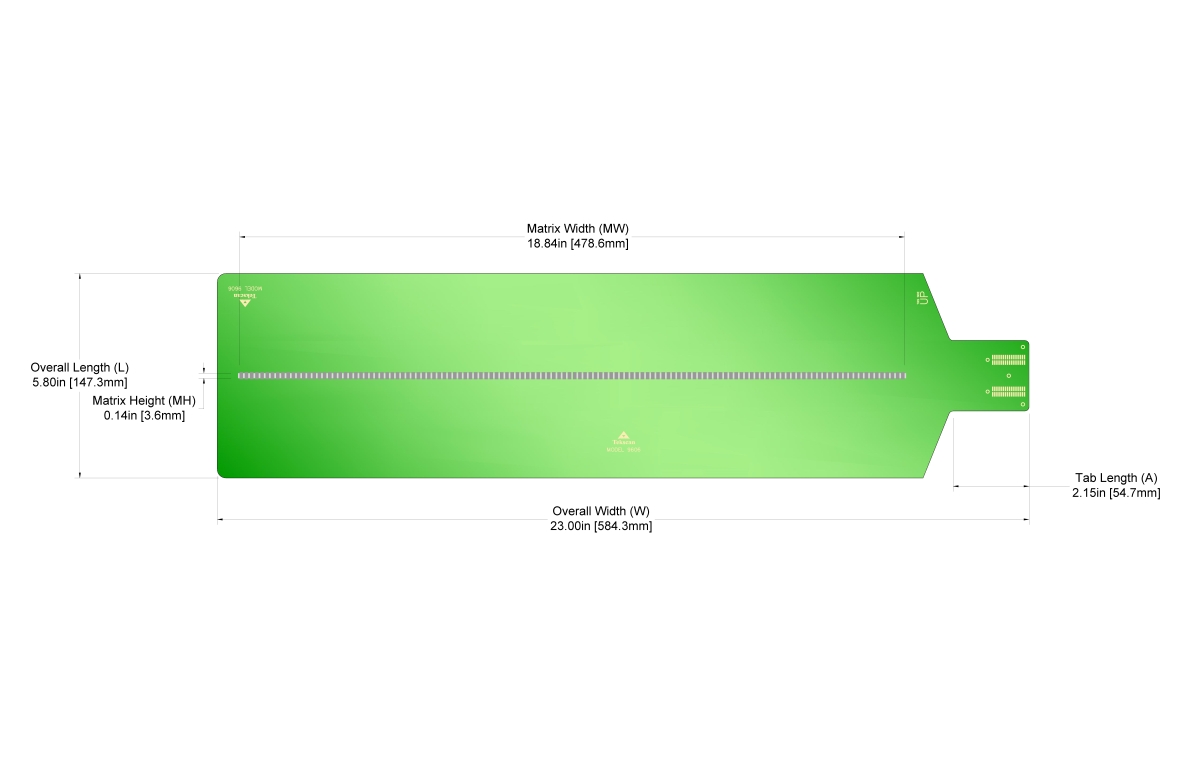

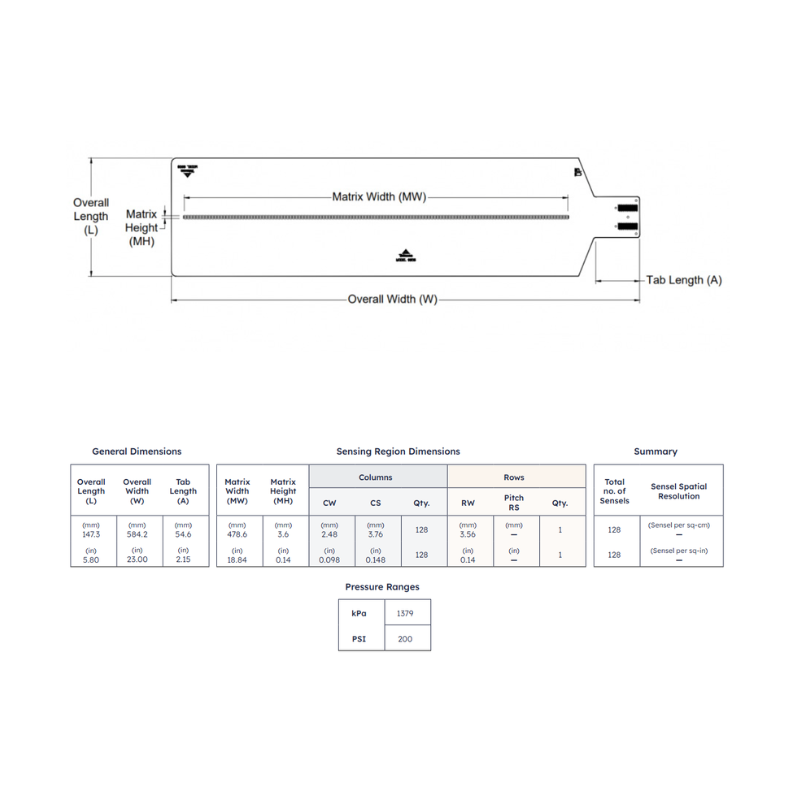

Capteur modèle 9606
Ce capteur large est idéal pour les types de pneus suivants : camion, avion, bus, course.

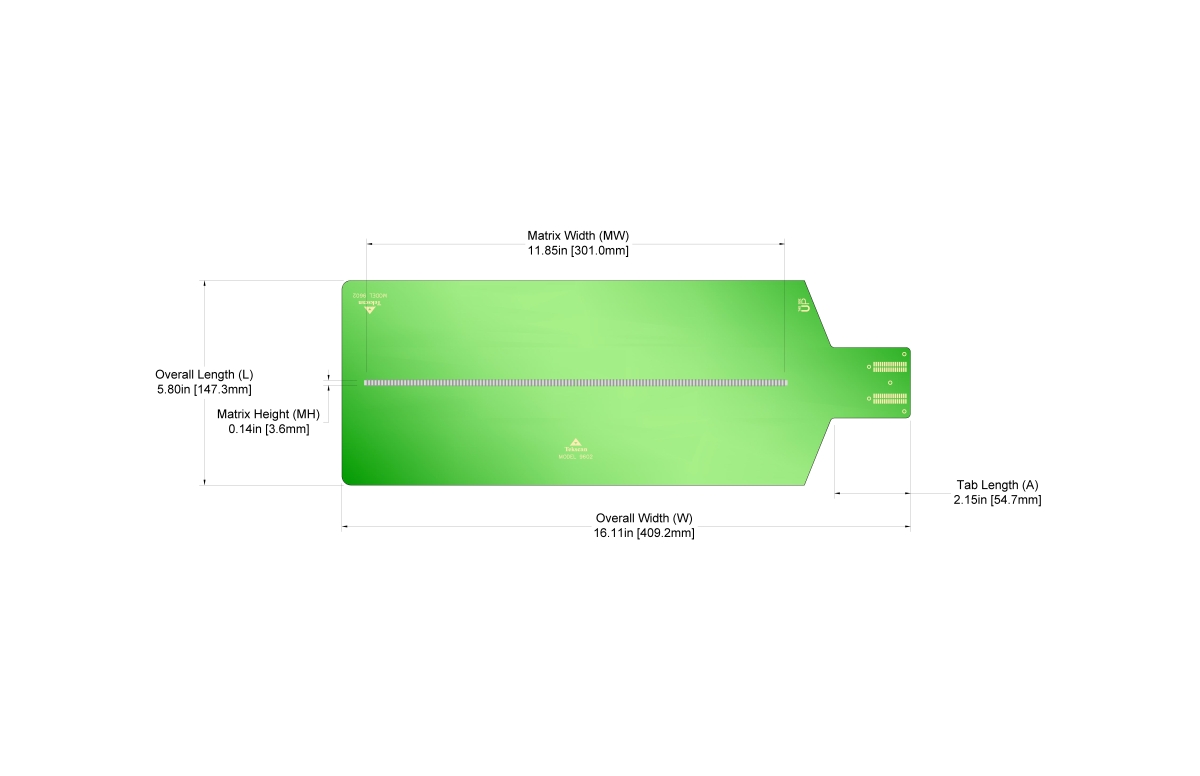

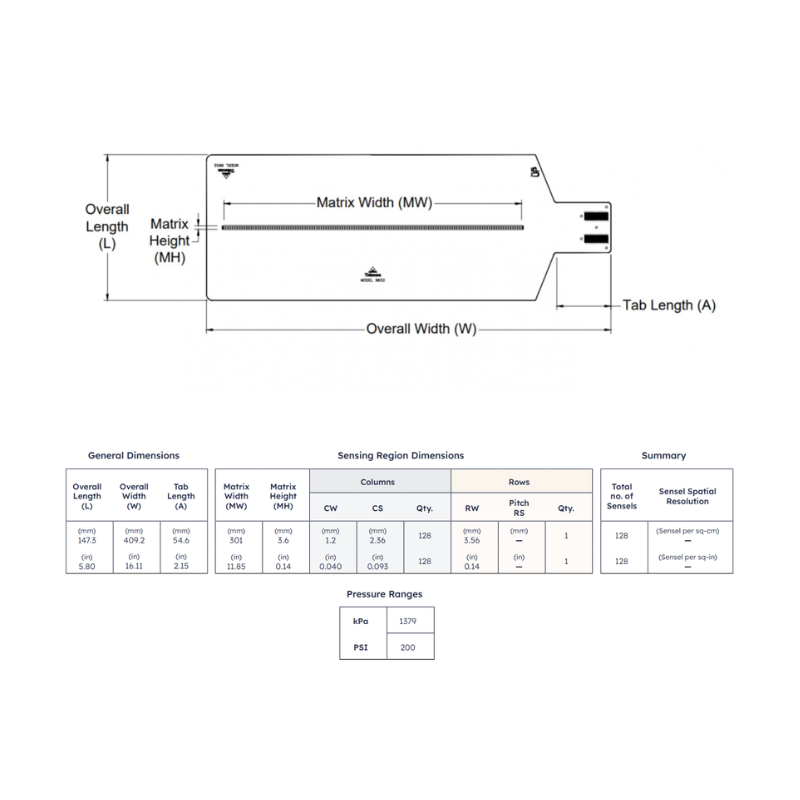

Capteur modèle 9602
Ce capteur plus petit est adapté aux types de pneus suivants : véhicules de tourisme, motocycles, véhicules tout-terrain.

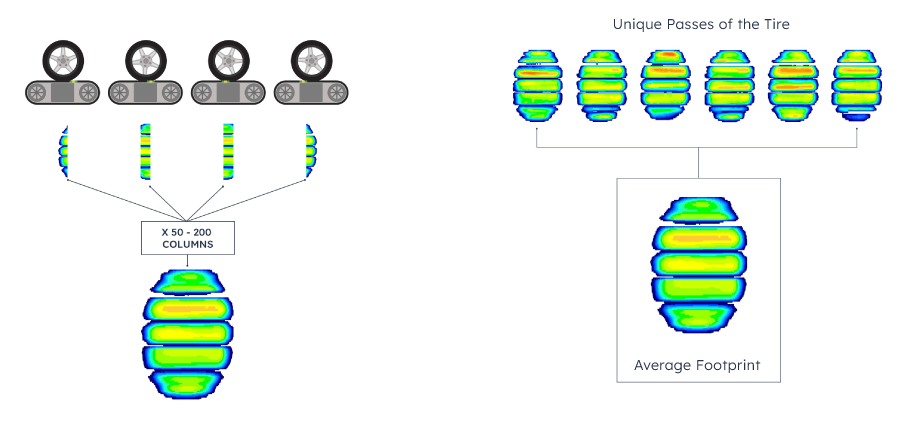

Analyse des profils de pression des pneus
Le logiciel High Speed TireScan fournit les outils nécessaires à une analyse approfondie de qualité supérieure. Il affiche la distribution de la pression dans plusieurs formats. L'utilisateur peut créer et personnaliser des rapports à partir des données relevées et les exporter au format CSV ou Microsoft Word.
Reconnaissance de la géométrie des pneus

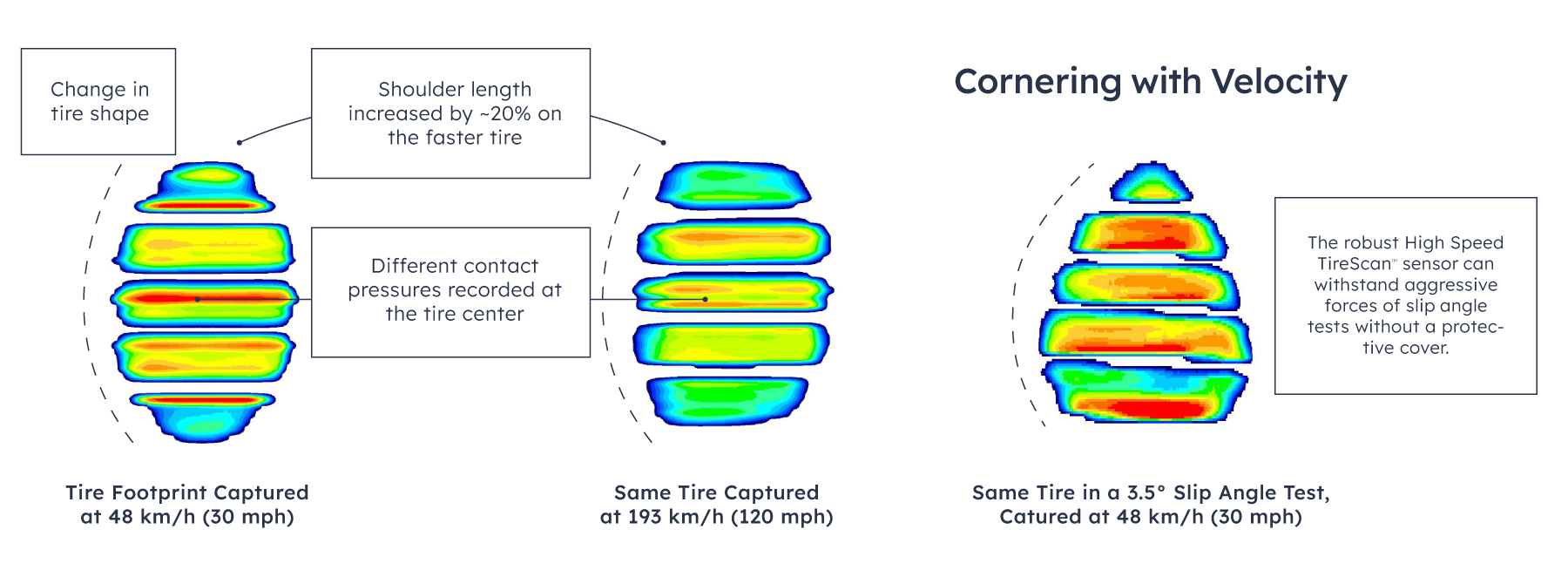

High Speed TireScan permet d'identifier les évolutions clés de la forme du pneu qui peuvent résulter des forces centrifuges à différentes vitesses. Cet exemple montre les effets sur un modèle de pneu testé à 48 km/h, puis à 193 km/h.

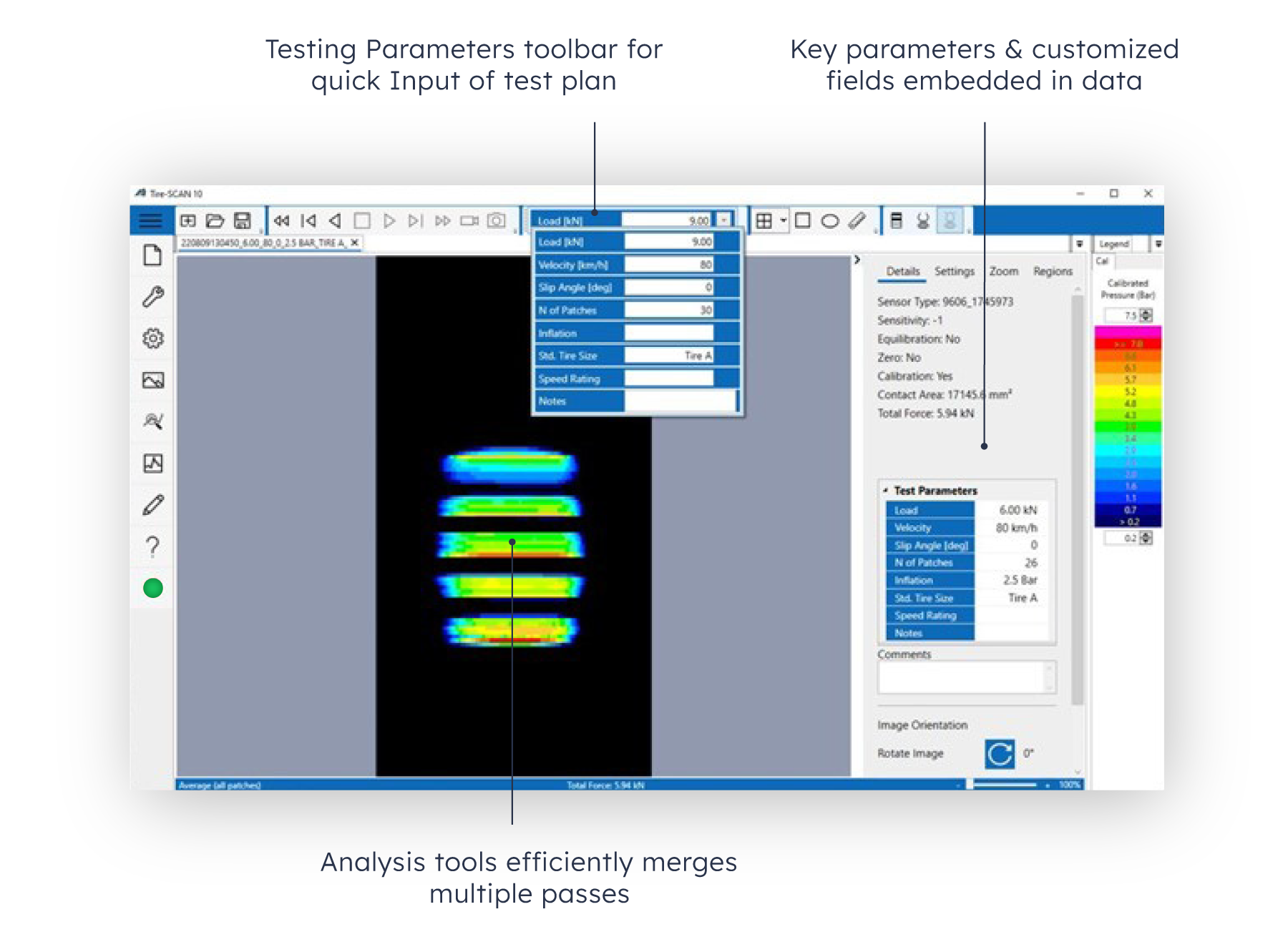

Logiciel d'analyses
Le logiciel High-Speed TireScanTM est conçu pour rationaliser le processus de collecte des données en vue d'une analyse efficace.
