Tracking vidéo 3D temps réel Mobius

Mesure de positions, déplacements et rotations multiples à haute performance

Le système Mobius développé par Imetrum mesure sans contact, en temps réel à haute vitesse et avec une résolution extrême, les positions, déplacements et rotations de marqueurs à la surface des structures cibles présentes dans son volume de travail. Sans contact, rapide et précis, Mobius est l'équipement de mesure par vidéo idéal des souffleries et autres laboratoires d'essais mécaniques souhaitant mesurer à distance et sans interaction les déformations de pièces, assemblages et structures de grandes dimensions.

Tracking vidéo 3D temps réel Mobius

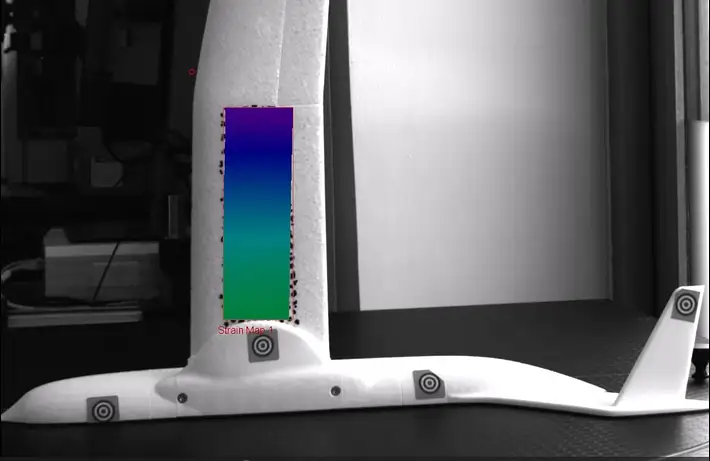

Video Gauge™, logiciel DIC 2D et 3D Imetrum temps réel et post-traitement de vidéos, pour Axiom, DMS, Mobius, Flexi et UVX3D

Video Gauge™

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.
voir le produit
%brand% %product-name% %separator% %shop-name% %summary%

Mobius 1000

Tracking vidéo 3D haute précision temps réel à une distance de 1 à 2 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 10 à 27 mm à la surface d'un objet situé dans un volume profond de 1 m et distant d'environ 1,2 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.
voir le produit
%brand% %product-name% %separator% %shop-name% %summary%

Mobius 3000

Tracking vidéo 3D haute précision temps réel à une distance de 5 à 8 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 28 à 78 mm à la surface d'un objet situé dans un volume profond de 3 m et distant d'environ 5 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.
voir le produit
Affichage 1-3 de 3 article(s)

Technologie Imetrum Mobius

Le système Mobius exploite des technologies de mesure sans contact par corrélation d'images numériques (DIC) très haute performance de dernière génération pour quantifier en temps réel les déformations 3D d'objets et structures.

Mobius élimine les inconvénients des capteurs traditionnels, sources d'erreurs et d'incertitudes dans de nombreuses applications (modification du flux d'air en soufflerie, fragilisation des échantillons, usure ou rebond des capteurs à contact, mesures ponctuelles dans la majorité des cas, etc.). La solution Mobius se positionne en alternative très avantageuse à de nombreuses options de mesure avec ou sans contact comme les capteurs LVDT, DTI, EDM, codeurs, trackers lasers et potentiomètres.

Concrètement, un ensemble Mobius comprend un équipement vidéo associé à un contrôleur de système exécutant le logiciel Video Gauge™.

La tête de mesure vidéo stéréoscopique industrielle Mobius permet de mesurer les déplacements et les déformations d'objets et structures en 3D avec une grande précision. Elle est fournie sous la forme d'une unité entièrement intégrée et étalonnée en usine qui combine une précision et une résolution inégalées avec la sortie la plus riche en données de tous les systèmes de mesure par corrélation d'images numériques 3D (DIC) disponibles sur le marché aujourd'hui.

Le contrôleur du système Mobius est équipé d'un processeur haute puissance capable de prendre en charge l'acquisition plein écran de 3 têtes vidéos. Ceci élimine totalement les problèmes de latence des données tout en offrant une capacité de stockage à haute vitesse suffisante pour enregistrer plus de 2 heures de vidéos en format brut sans perte de données. Celles-ci peuvent d'ailleurs être traitée en direct ou en post-traitement.

Correction du mouvement de corps solide

Le système Mobius permet de mesurer le déplacement 3D d'une cible relativement à un ensemble de points de référence. Les algorithmes compensent la mesure quand les points de référence se déplacent au cours de l'essai. Par exemple, avec la correction de mouvement du corps rigide activée, il est possible d'isole et de mesurer le mouvement relatif des winglets par rapport au fuselage d'un avion.

Système unifié de coordonnées

Jusqu'à trois têtes vidéos Mobius peuvent être connectées à un seul contrôleur de système Imetrum et le système de coordonnées principal peut être partagé avec les têtes secondaires pour servir de référentiel unique commun à toutes les mesures. Le post-traitement des essais dans un système de coordonnées unifié est également possible en enregistrant les données des points de référence primaires et secondaires pendant l'essai. Et la présence d'un point de référence visible dans des champs de vision superposés n'est pas nécessaire !

FAQ Mobius

  • Mesures 3D sans contact grande distance, grand volume
  • Temps réel haute vitesse et post-traitement
  • Mesure multiples haute précision de positions, déplacement, rotations, déformations
  • Têtes optiques interchangeables plug and play
  • Etalonnage en usine avec fonction de validation automatique
  • Compensation de mouvement de corps rigide (référenciel solide mobile dans le volume de mesure)
  • Possibilité de synchronisation multi-optiques avec système de coordonnées unifié

Le système de mesure vidéo de déplacements et déformations par DIC 3D Mobius est idéal pour les caractérisations de composants et structures de grandes dimensions.

Pour des performances de tracking optimales l'idéal est d'utiliser des motifs cibles adhésifs de type bulleseye proposées en planches d'étiquettes de luminosités et tailles variées pour une sélection au cas par cas en fonction des dimensions de l'objet, de l'éloignement du point par rapport à l'optique et de la luminosité locale.

Le système de tracking vidéo multipoints 3D Imetrum Mobius assure une précision de mesure des déplacements avec une résolution de 0,1 µm jusqu'à 500 Hz.

Chaque tête optique Mobius est livrée avec une éprouvette de référence permettant de vérifier la performance du système à tout moment et de manière automatique, en la présentant dans le volume de mesure du système.

Un ensemble de mesure de suivi 3D Imetrum se compose essentiellement d'une tête optique Mobius avec son trépied et d'un contrôleur de système livré avec son OS (Windows) et le logiciel Video Gauge™. Le tout est livré entièrement paramétré, prêt à mesurer. Le logiciel Video Gauge fournit dans une ensemble Mobius, comprend toutes les fonctionnalités disponibles, même les plus évoluées, proposées en option dans le cas d'une configuration Axiom.

En fonction des nécessités de chaque application, des éléments complémentaires peuvent optimiser cette configuration "minimale", comme des éclairages à panneaux LED, un boitier d'entrées / sorties de signaux analogiques et numériques ou des support de montage muraux pour les têtes vidéos Mobius (idéal en soufflerie notament).

Le choix de la tête optique Mobius dépend des dimensions des objets cibles, de l'amplitude des déplacements à mesurer et de la distance séparant la tête optique des surfaces à mesurer. L'ensemble des points à suivre doit rester contenu dans le volume de mesure spécifique à chaque tête optique.

Lorsque il n'est pas possible que toutes les zones à mesurer restent visibles dans le champ de vision 3D d'une seule tête Mobius, une seconde tête peut être connectée et synchronisée pour générer des mesures dans un référentiel de coordonnées unique commun.
