Extensomètres vidéos UVX3D

Extensomètres vidéos UVX3D

Mesure avancée de propriétés mécaniques

Les dispositifs UVX3D sont des instruments de mesure à technologie vidéo stéréoscopique puissante et polyvalente pour les caractérisations dynamiques et / ou multi-points d'éprouvettes de matériaux et de composants. Ils font appel à la puissance du logiciel DIC Imetrum Video Gauge et sont capables de déterminer différentes grandeurs des matériaux comme le module de traction et de compression, le coefficient de Poisson et le module d'élasticité dans différentes orientations tout en respectant les exigences de la classe B-1 (ASTM E-83) et de la classe 0.5 (ISO 9513).

Voir le produit →

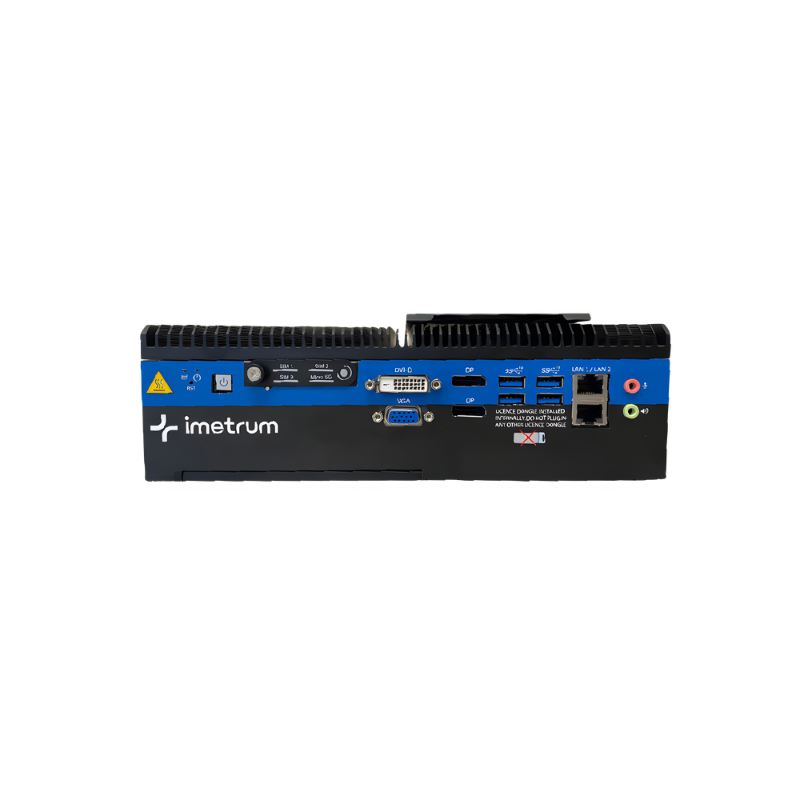

logiciel Imetrum Video Gauge™, DIC 2D et 3D temps réel et post-traitement de vidéos, pour Axiom, Flexi, Mobius, Flexi et UVX3D

Video Gauge™

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Voir le produit →

logiciel Imetrum Video Gauge™, DIC 2D et 3D temps réel et post-traitement de vidéos, pour Axiom, Flexi, Mobius, Flexi et UVX3D

Video Gauge™

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Voir le produit →

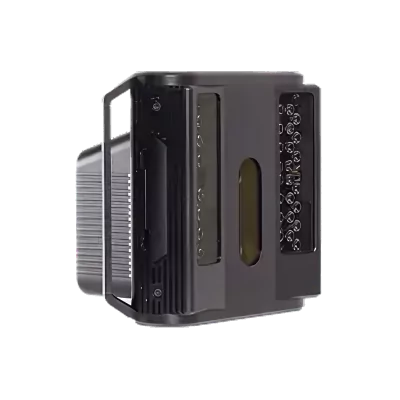

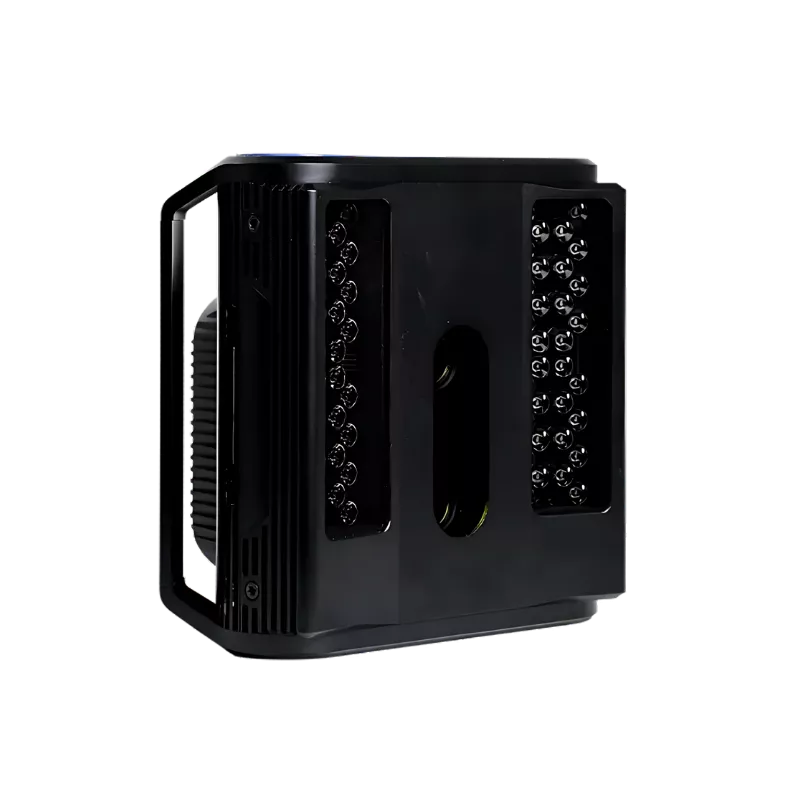

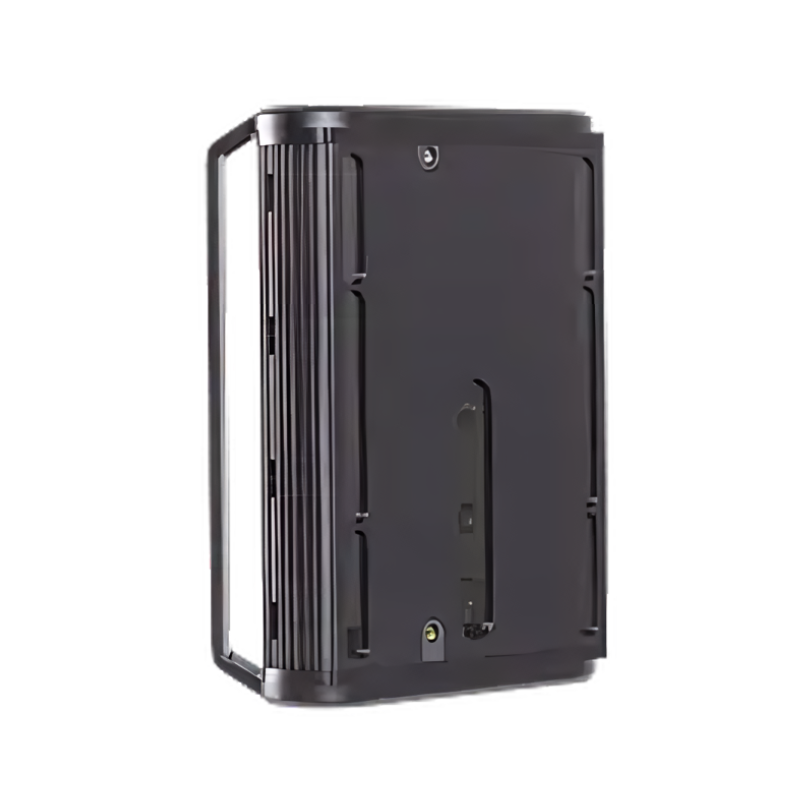

Imetrum UVX3D 110, extensomètre vidéo, temps réel et post-traitement, jauge 10-80 mm, ISO 9513 classe 0.5 et ASTM E83 classe B-1

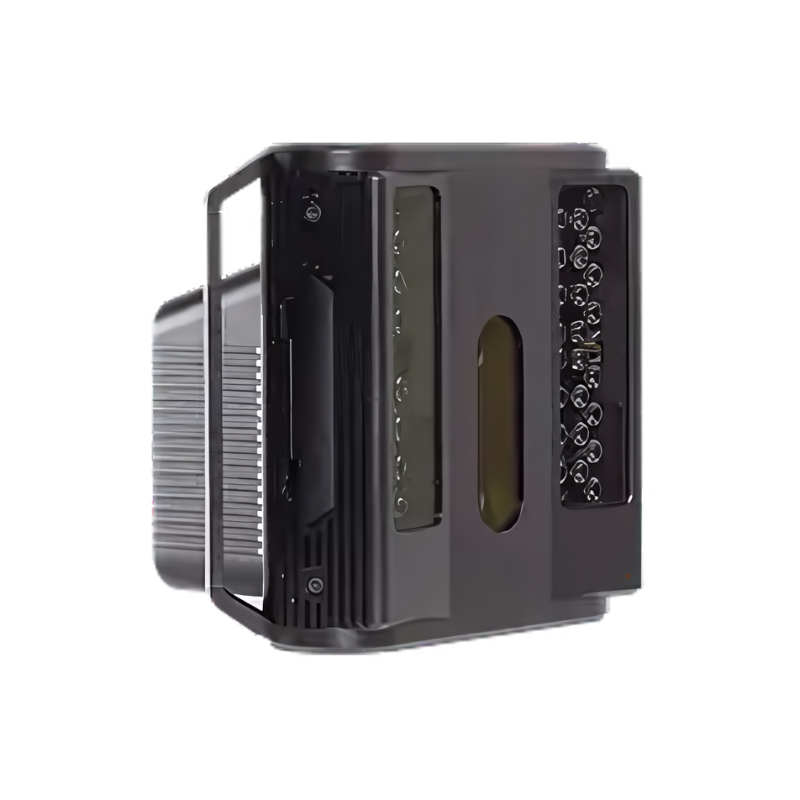

UVX3D 110

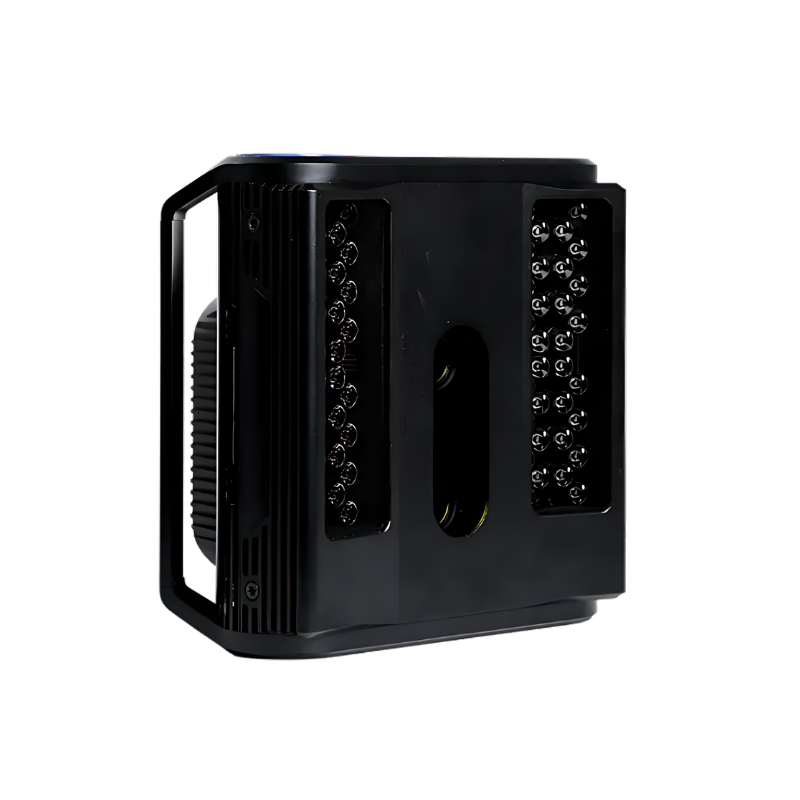

Extensomètre vidéo avancé 110 mm UVX3D 110 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 110 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 2,1 mm ou plus, pour des jauges de 10 à 80 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 110 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Voir le produit →

Imetrum UVX3D 110, extensomètre vidéo, temps réel et post-traitement, jauge 10-80 mm, ISO 9513 classe 0.5 et ASTM E83 classe B-1

UVX3D 110

Extensomètre vidéo avancé 110 mm UVX3D 110 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 110 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 2,1 mm ou plus, pour des jauges de 10 à 80 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 110 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Voir le produit →

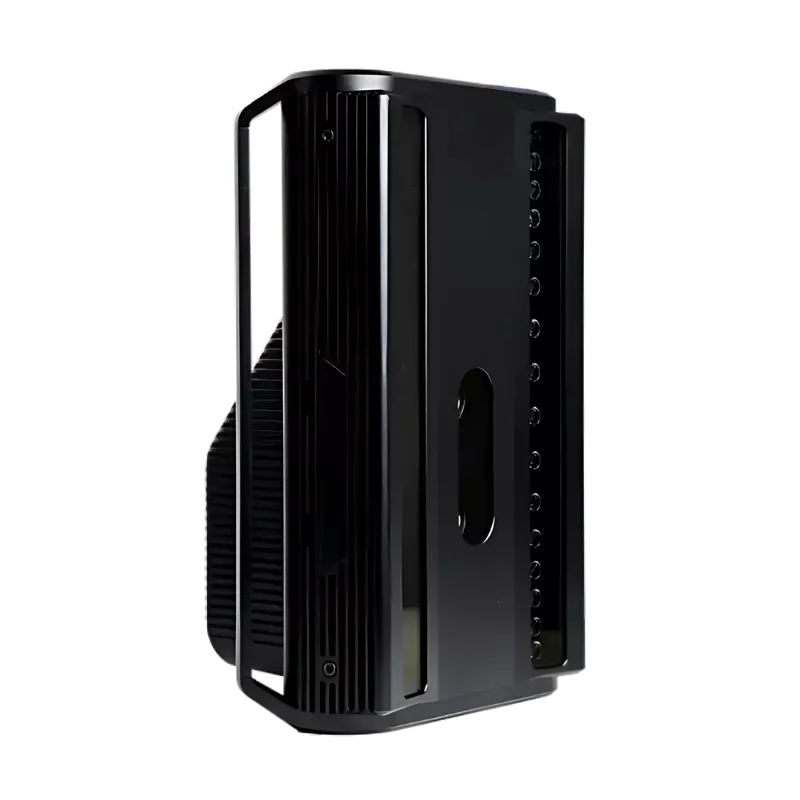

Imetrum UVX3D 220, extensomètre vidéo, temps réel et post-traitement, jauge 20-200 mm, ISO 9513 classe 0.5, ASTM E83 classe B-1

UVX3D 220

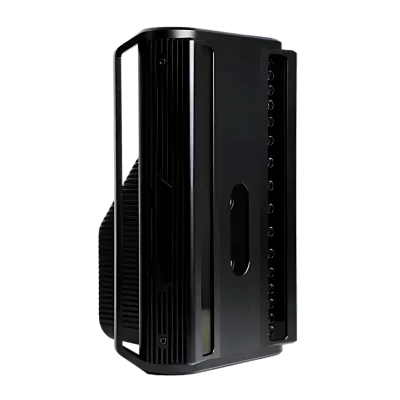

Extensomètre vidéo avancé 220 mm UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±40 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Voir le produit →

Imetrum UVX3D 220, extensomètre vidéo, temps réel et post-traitement, jauge 20-200 mm, ISO 9513 classe 0.5, ASTM E83 classe B-1

UVX3D 220

Extensomètre vidéo avancé 220 mm UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±40 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.
Affichage 1-3 de 3 article(s)

Conformité et précision exceptionnelle

La recherche et le développement de matériaux modernes nécessitent une compréhension détaillée du comportement d'un modèle sous charge.

Les extensomètres avancés sans contact UVX3D sont des dispositifs idéaux pour mesurer la déformation en cisaillement, la rotation, le flambage et la déformation en plusieurs points, dans le cadre d'essais statiques et dynamiques.

Le principe d'extensométrie vidéo produit une archive vidéo détaillée des essais sur les éprouvettes, ce qui permet de mieux comprendre les propriétés des matériaux, sans contact avec des échantillons parfois fragiles. En post-traitement, ces vidéos traitées par DIC révèlent des cartes de déformations et de déplacements, des mesures de propagation de fissures et permettent l'analyse des modes de défaillance.

Conçus pour répondre aux normes de précision les plus élevées, les extensomètres vidéos UVX3D 110 et UVX3D 220 sont conformes aux normes ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Ceci garantit que vos procédures d'essai sont non seulement conformes aux normes internationales, mais aussi qu'elles offrent la fiabilité et la précision dont vous avez besoin.

Plus d'informations sur la conformité aux normes :  ISO 9513 information et ASTM E83 information

UVX3D En bref

  • Solution alternative aux capteurs de contact, extensomètres, LVDTs et jauges de contrainte
  • Étalonnage selon ASTM E83 B-1 et ISO 9513 cl. 0.5
  • Vérifié en usine, livré prêt à mesurer
  • Montage sur châssis UTM et interfaçage des signaux mesure
  • Mesure jusqu'à 1 kHz
  • Adapté aux essais en conditions ambiantes et spécifiques
  • Éclairage intégré neutralisant à la fois l'éclairage ambiant et le rayonnement émis par les éprouvettes testées à haute température.
  • Cartes de déformation et de déplacement par corrélation d'images numériques disponibles en option
  • Post-traitement disponible pour toutes les configurations

Support de montage sur UTM inclus (rail T-Slot / colonne cylindrique)

Les extensomètres vdéos UVX3D sont livrés avec un kit de montage robuste, conçu pour se raccorder sans effort au système de montage des extensomètres Vector. Cette compatibilité garantit une fixation sûre et facile du dispositf sur tout châssis d'essai, assurant ainsi la stabilité de l'appareil tout au long des essais. Cette facilité d'installation combinée à la grande stabilité du système se traduit par une expérience utilisateur plus fluide, une plus grande efficacité et des résultats améliorés.

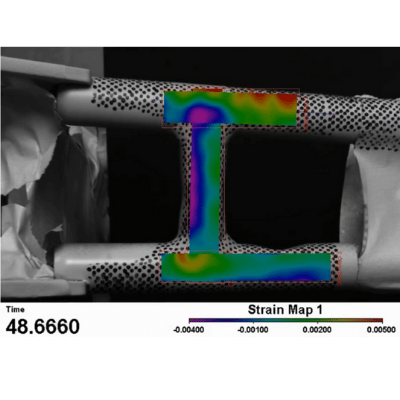

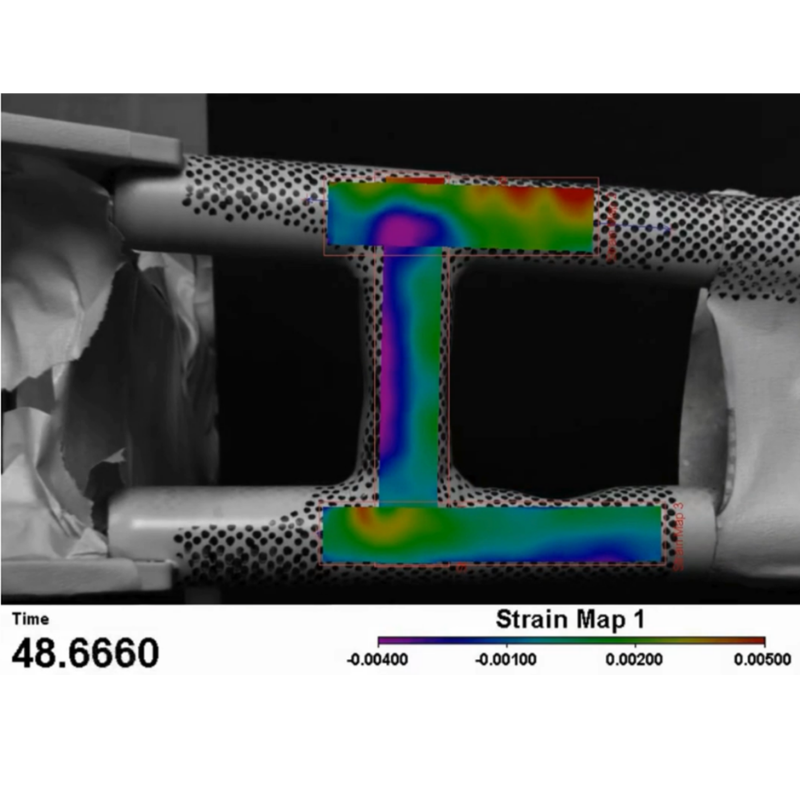

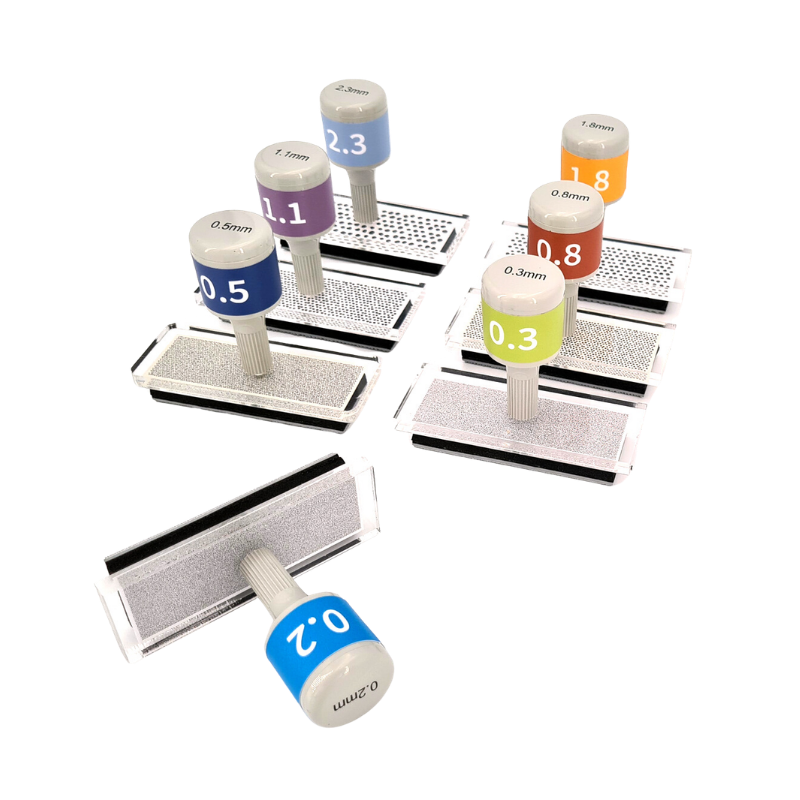

Champs de déformation et déplacement DIC avec extensomètre vidéo Imetrum UVX3D

Digital Image Correlation (DIC)

Proposée en module optionnel, la représentation en gradients de couleurs des champs de déformation ou déplacement par corrélation d'images numériques permet des analyses approfondies sur toute la surface de la pièce en test.

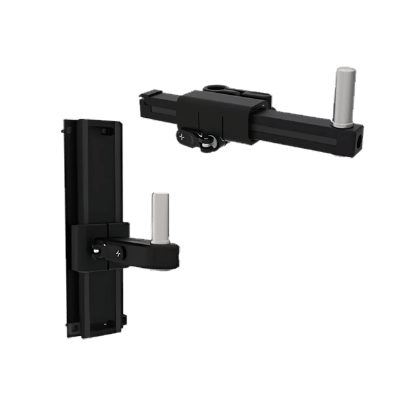

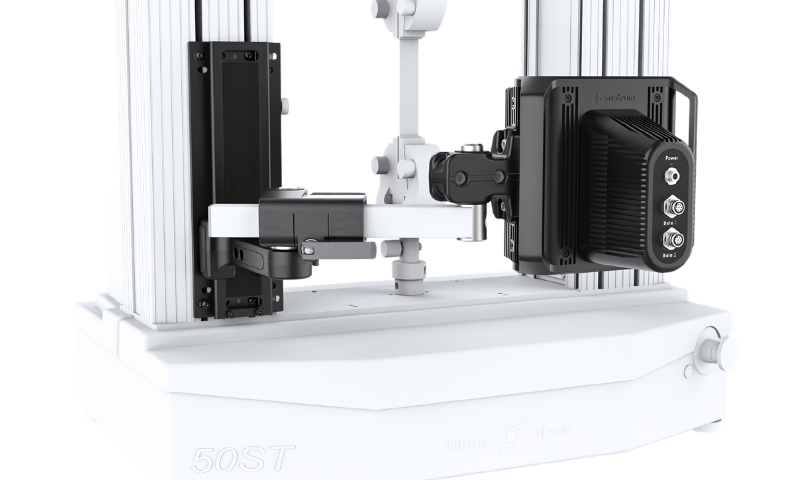

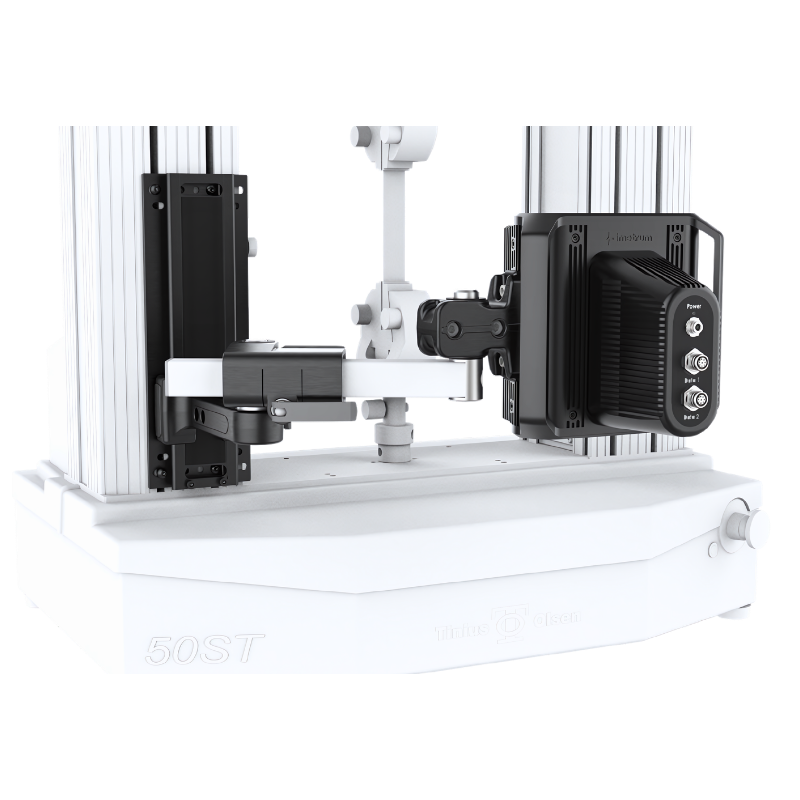

support de montage pour extensomètre vidéos UVX3D sur chassis machine d'essais universelle (UTM)

Interface UTM

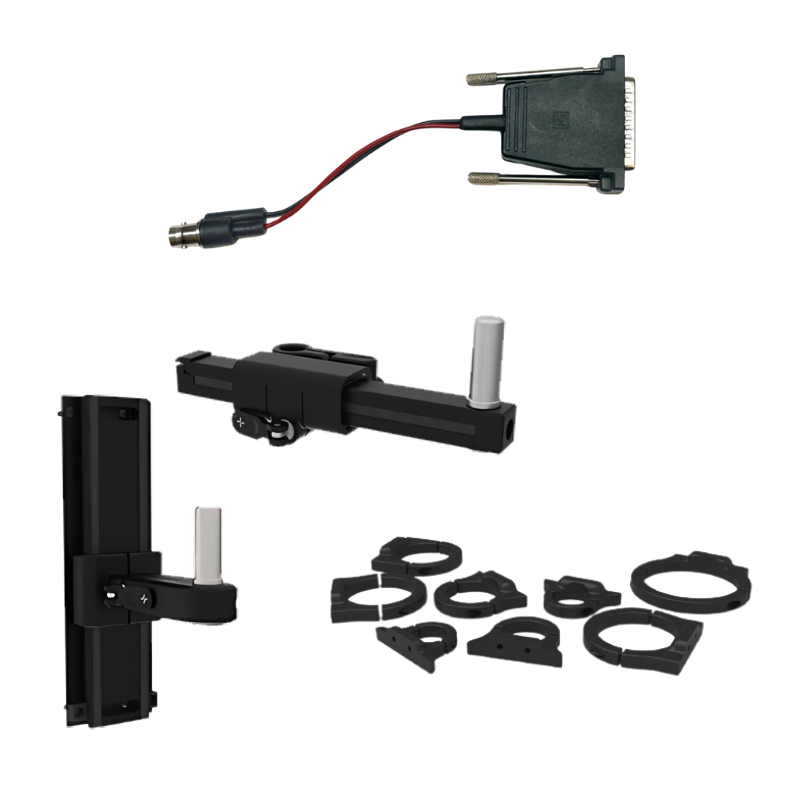

Le support de montage pour châssis de machine d'essais universelle (UTM) comprend un bras rotatif à verrouillage permettant le positionnement parfait de l'UVX3D par rapport à l'échantillon à tester.

Collier de fixation pour extensomètre vidéo Imetrum UVX3D sur colonne cylindrique de machine d'essai

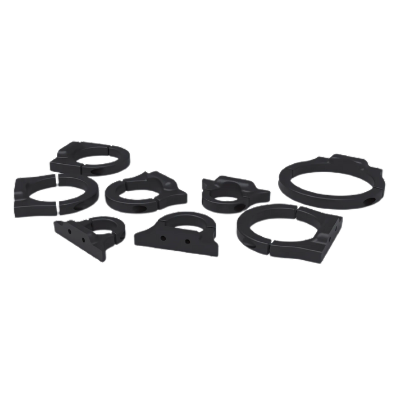

Colliers de serrage

Lorsque la machine à équiper n'est pas dotée de rail T-Slot, le montage de l'UVX3D peut être assuré par ces colliers sur les colonnes cylindriques.

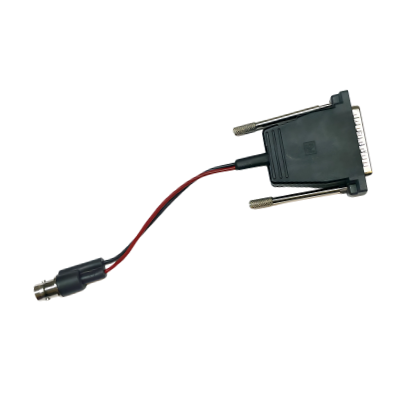

connecteur pour interface d'extensomètre vidéo Imetrum sur UTM

Interfaçage des signaux

En option, le connecteur correspondant à votre modèle de machine vous permet d'interfacer le signal de déformation de l'extensomètre vidéo UVX 110/220 avec vos équipements pour s'intégrer dans vos processus habituels.

Système de fixation sur machine d'essais universelle pour extensomètres vidéos Imetrum UVX3D

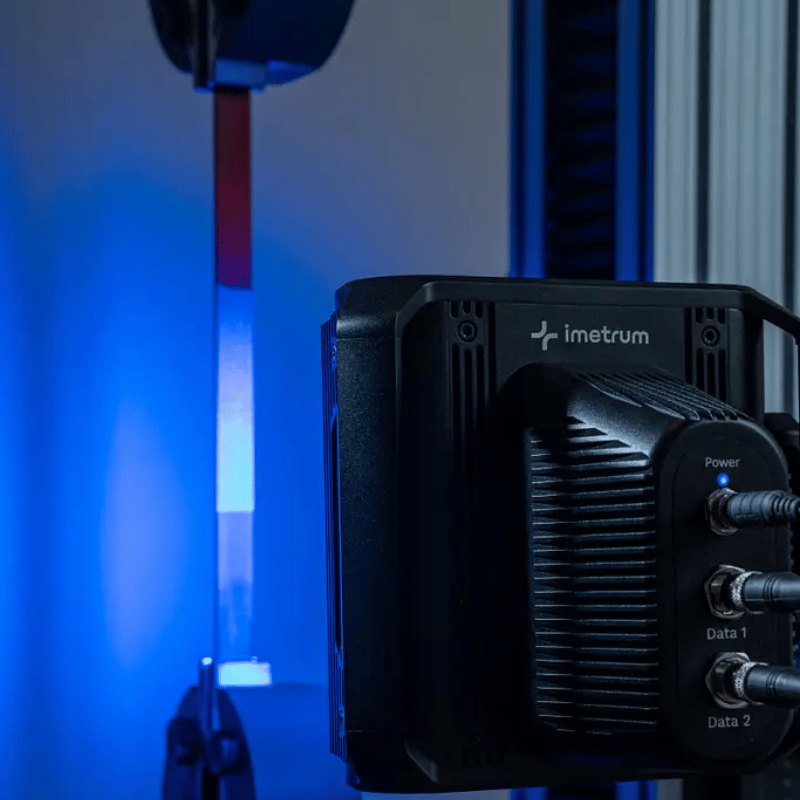

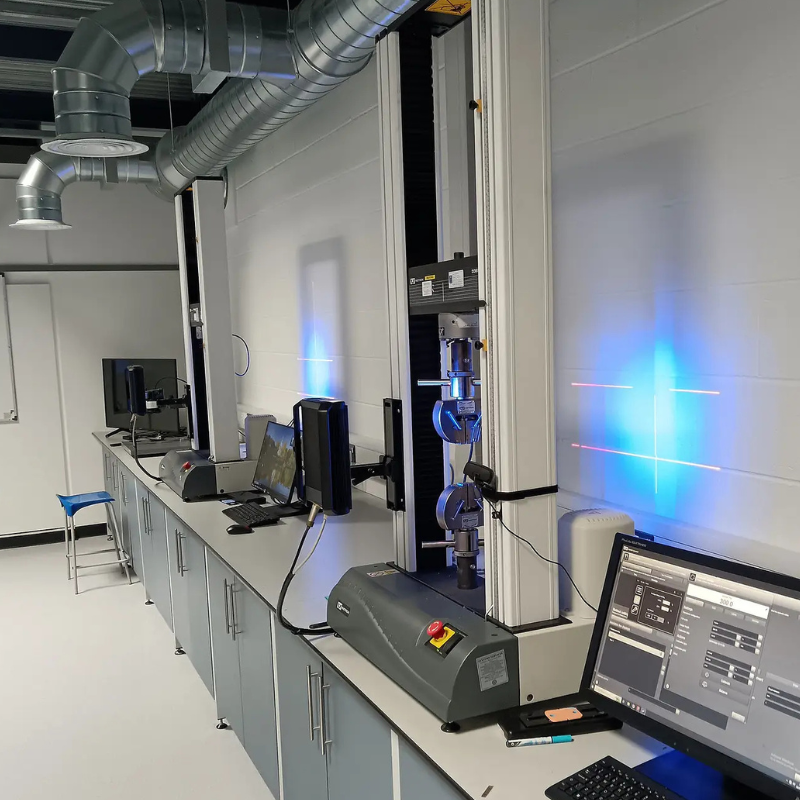

Conçu pour les environnements difficiles

Doté d'une optique avancée, l'extensomètre vidéo UVX3D est conçu pour minimiser l'impact des reflets et des variations de luminosité ambiante. Les performances sont ainsi constantes, même dans les environnements d'essai où les conditions d'éclairage sont loin d'être idéales. Equipé d'un système d'éclairage spécifique intégré, chaque module optique UVX3D est encore plus fiable et élimine tous les effets liés à l'environnement et même aux rayonnements émis lors d'essais à haute température.

Comparatif technologique

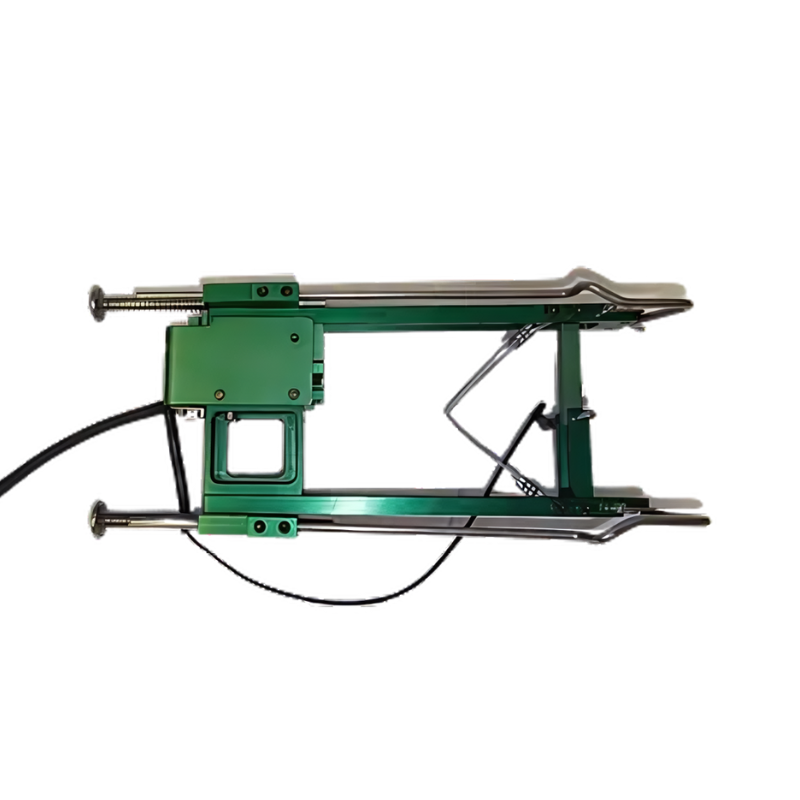

Extensomètre Clip-On

L'extensométrie traditionnelle a aujourd'hui été remplacée, accélérée et perfectionnée à un prix très comparable par la gamme d'extensomètres sans contact Vector. Des résultats fiables, de haute qualité et temps réel peuvent désormais être obtenus facilement pour une large gamme d'essais grâce à l'approche simple et intelligente de la technologie Imetrum Vector.

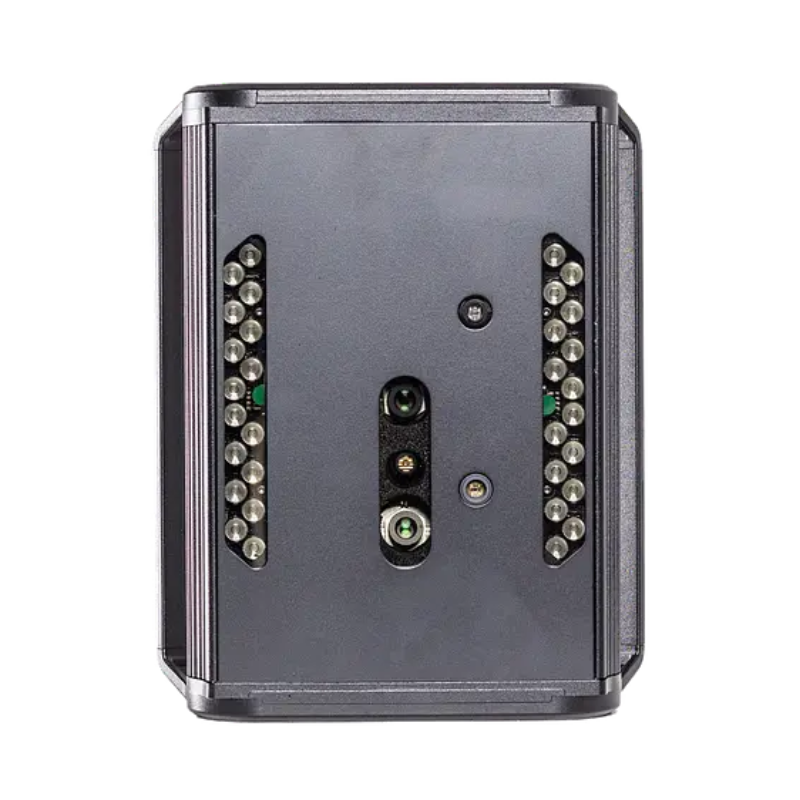

Extensomètre Vector

Appareil sans contact et « plug and play », Vector permet de mesurer la déformation axiale ou biaxiale sur une large gamme de matériaux, de longueurs de jauge et de configurations en surpassant les exigences des normes ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. La légèreté de Vector et son intégration pratique constituent un pas en avant significatif pour tous les laboratoires d'essais de matériaux.
sans contact

Extensomètre UVX3D

Lorsque les essais nécessitent des capacités d'analyse avancées en post-traitement, les extensomètres UVX3D apportent l'assurance d'un système optique de haute précision, fiable et pré-étalonné, associé à plusieurs outils logiciels pour des mesure variées et complètes.

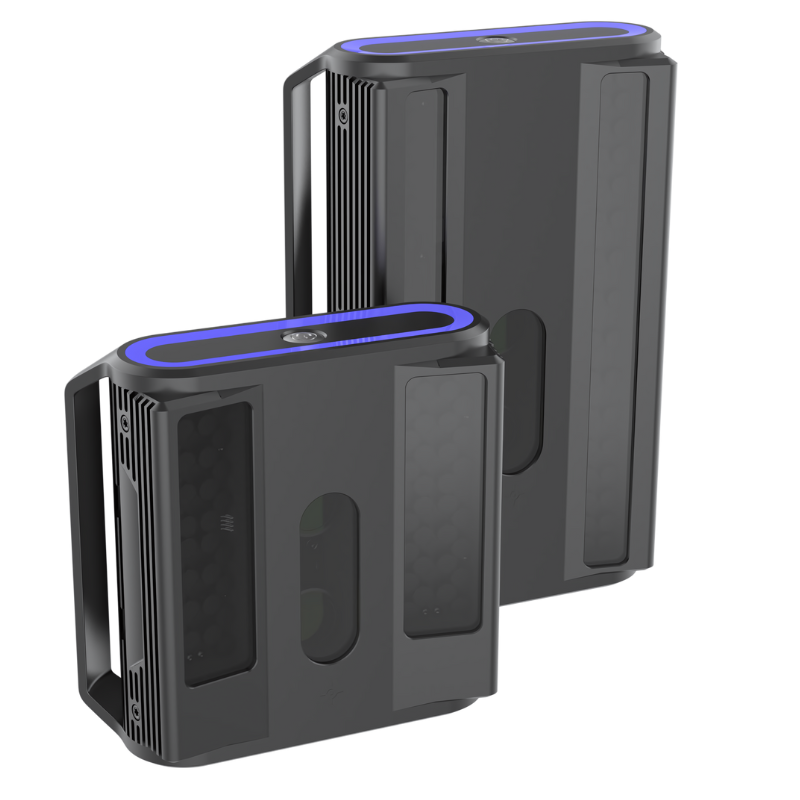

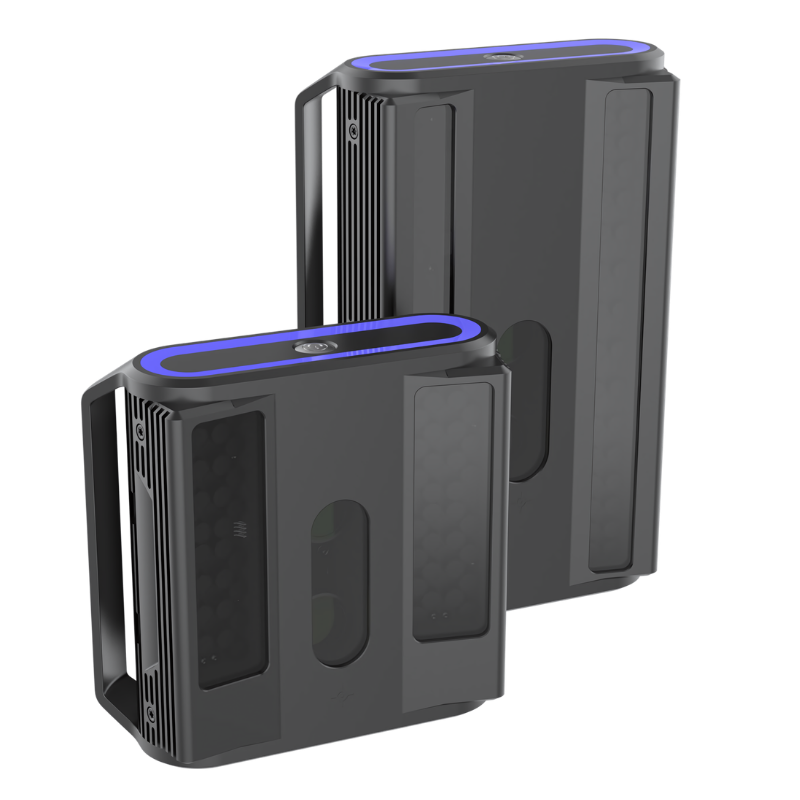

UVX3D 110

  • Extensomètre axial 110 mm
  • Longueur de jauge : 10 à 80 mm
  • Largeur d'éprouvette : > 2,1 mm (axial),  > 12 mm (transversal)
  • Distance de travail : 320 à 360 mm
Vidéo

UVX3D 220

  • Extensomètre axial 220 mm
  • Longueur de jauge : 20 à 200 mm
  • Largeur d'éprouvette : > 4,7 mm (axial),  > 25 mm (transversal)
  • Distance de travail : 300 à 380 mm
Vidéo
