Adaptateur ELF pour FlexiForce

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

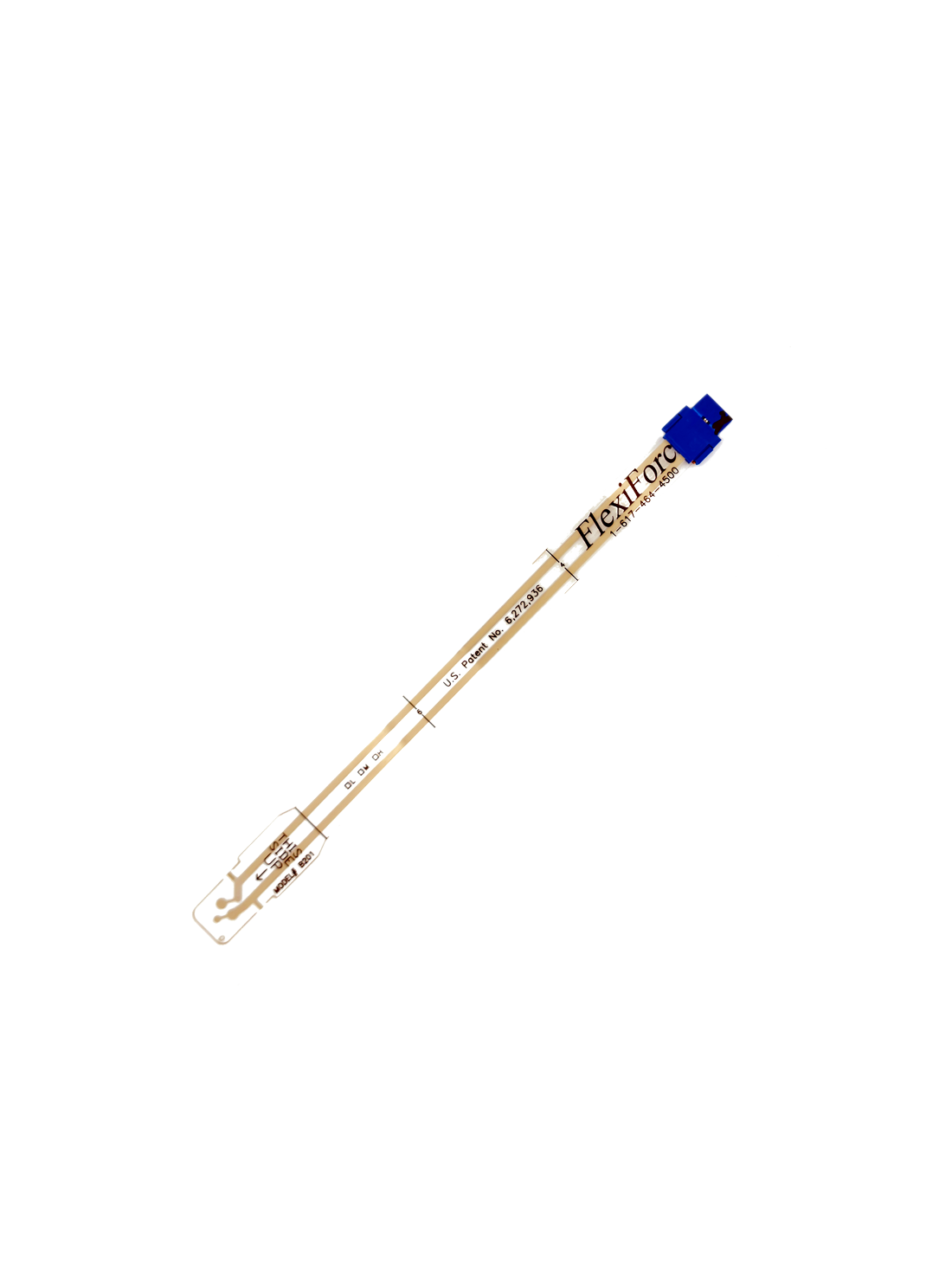

Capteur de force piézorésistif FlexiForce™ standard Le capteur type FlexiForce™ A201 est le capteur FSR phare de Tekscan qui répond aux besoins de la plupart des utilisateurs. Il est proposé en standard dans différentes longueurs et étendues de mesure. Comme les autres capteurs de force piézorésistif de la gamme, le FlexiForce™ A201 est un capteur ultra-mince et flexible. Il est idéal pour les d'applications nécessitant des mesures de force et pression non intrusives ou dans des environnements où l'espace est limité. Le FlexiForce™ A201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC. Pour les applications où une précision de mesure optimale est attendue, nous recommandons l'utilisation des concentrateurs de force.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

Circuit flexible permettant de déporter de 60 cm le capteur Flexiforce de son electronique QSB, OEM kit, B-Flex, etc
