ELF

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

Circuit flexible permettant de déporter de 60 cm le capteur Flexiforce de son electronique QSB, OEM kit, B-Flex, etc

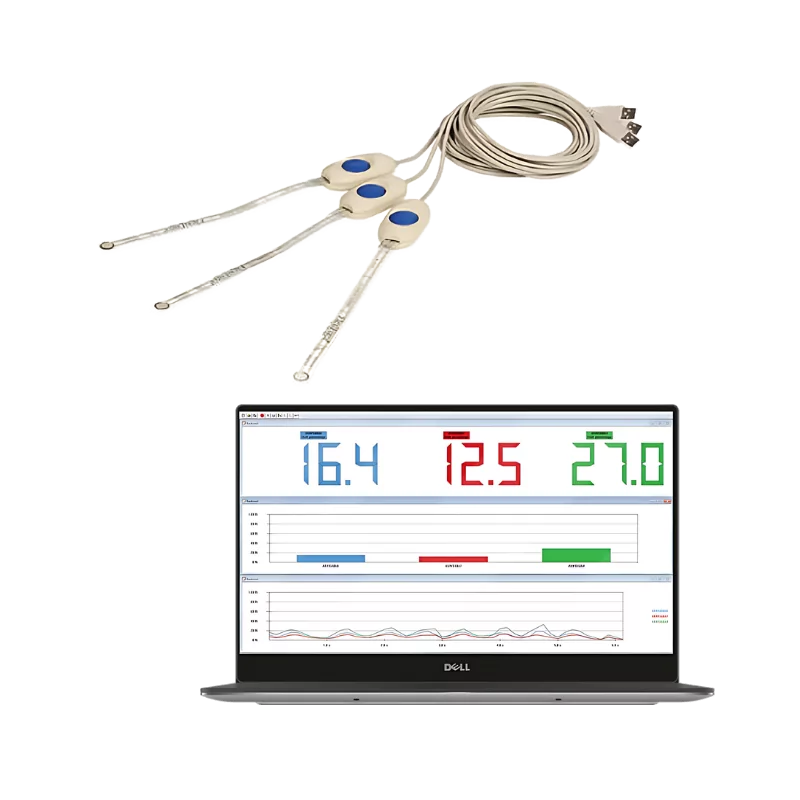

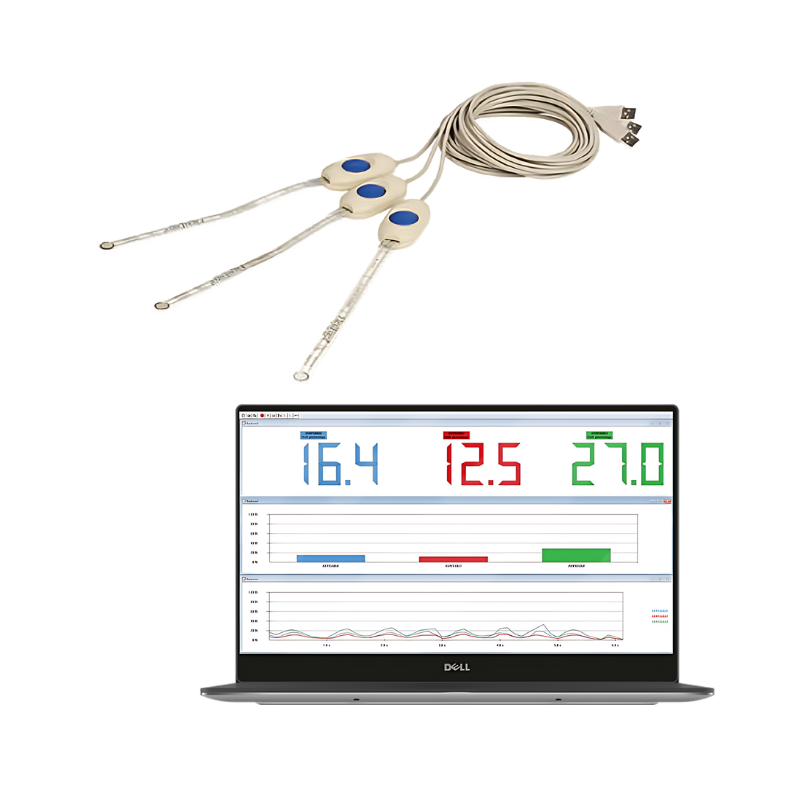

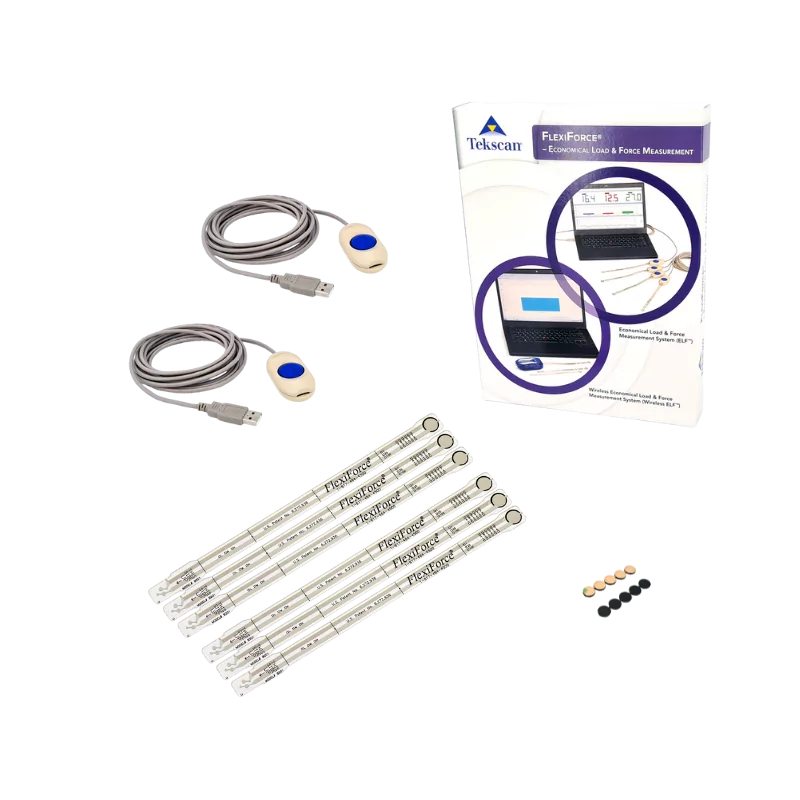

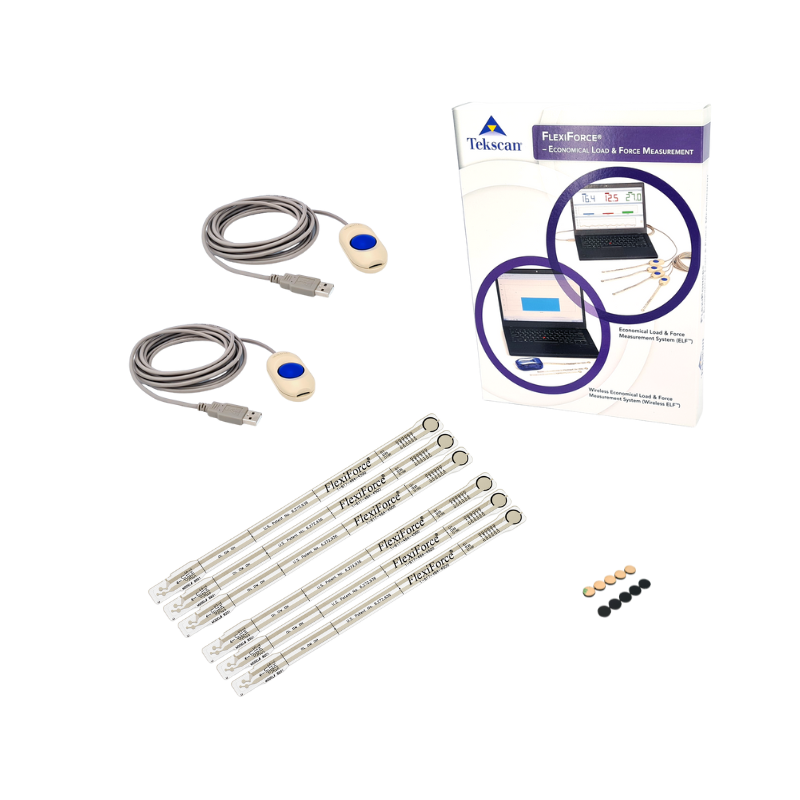

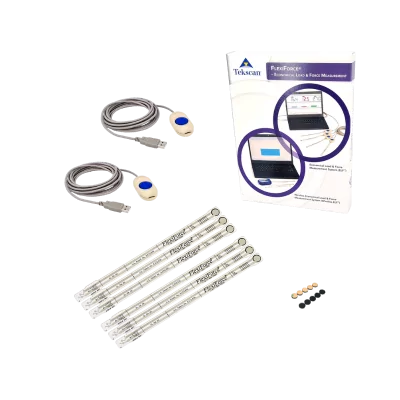

Capteur FlexiForce™ pour système ELF™ Le modèle FSR standard B201 est prévu exclusivement pour la connexion aux électroniques USB du système FlexiForce ELF™ fonctionnant sur PC Windows. Il est similaire à la référence FlexiForce™ A201 à l'exception de sa connectique qui est spécifique. Le système Tekscan ELF™ est la solution idéale pour les mesures de force dans les environnements où l'espace disponible pour les capteurs est limité. Le capteur FSR B201 est proposé dans 3 variantes permettant d'obtenir une étendue de mesure de 450 g et pouvant atteindre 450 kg ce qui répond aux besoins de la plupart des utilisateurs. Pour les applications nécessitant une précision de mesure optimale, nous recommandons l'utilisation des concentrateurs de force.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

Cet adaptateur permet d'utiliser les modèles de capteurs piezorésistifs FlexiForce à broches avec le système d'acquisition de mesure de force sur PC ELF™ (Economical Load & Force Measurement). Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles.
