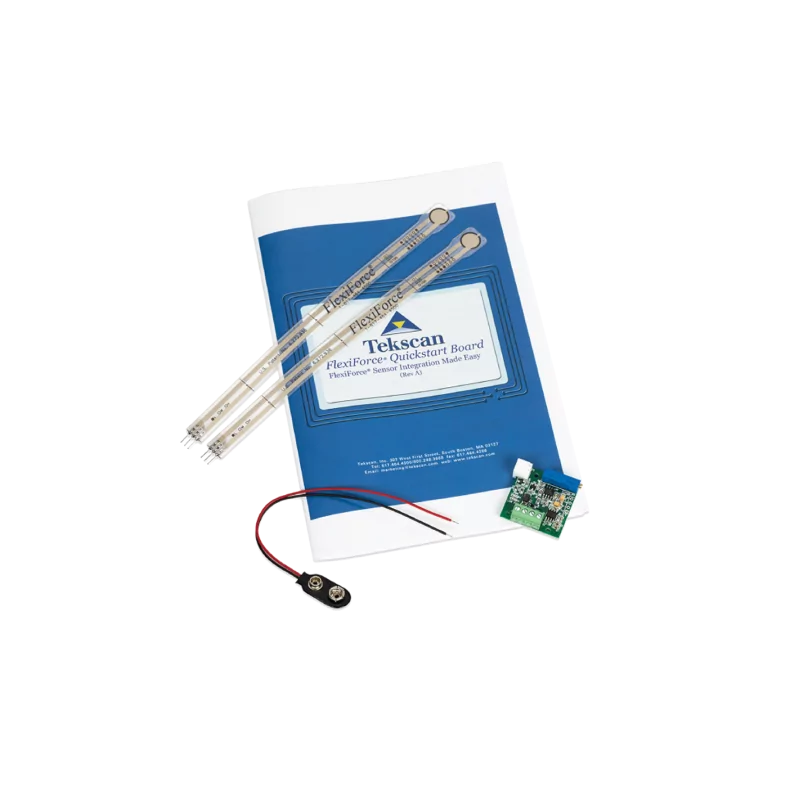

Quickstart Board

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

Capteur FlexiForce™ idéal OEM Le capteur Tekscan piézorésistif modèle FlexiForce™ A301 est prévu pour une intégration économique de la technologie FSR Tekscan dans des produits professionnels et grand public fabriqués en grande série. Ses 3 variantes de sensibilité sont maintenues en stock pour permettre le test et la sélection rapide de la meilleure version du modèle A301 pour chaque projet OEM. Le capteur FSR FlexiForce™ A301 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board. Le kit de caractérisation est une solution permettant d'appréhender dans des conditions optimales les caractéristiques de la technologie FSR Tekscan. Pour les applications où une précision de mesure optimale est attendue, nous recommandons l'utilisation des concentrateurs de force.

Le kit de caractérisation des capteurs FlexiForce™ est un outil économique et rapide qui permet aux ingénieurs et concepteurs d'évaluer efficacement les performances des capteurs FlexiForce dans un environnement de mise en charge contrôlé. Il fournit un moyen de compréhension de référence avant de passer au prototypage et aux étapes de conception avancées. Avec la possibilité d'appliquer des profils de chargement contrôlés, de tester différents modules de circuits de conditionnement (diviseur de tension / ampli-op inverseur / ampli-op non inverseur) et d'étalonner les capteurs, ce kit tout-en-un permet un gain de temps important quand on souhaite se lancer dans le processus d'intégration de la technologie FlexiForce.

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.
