FlexiForce A201

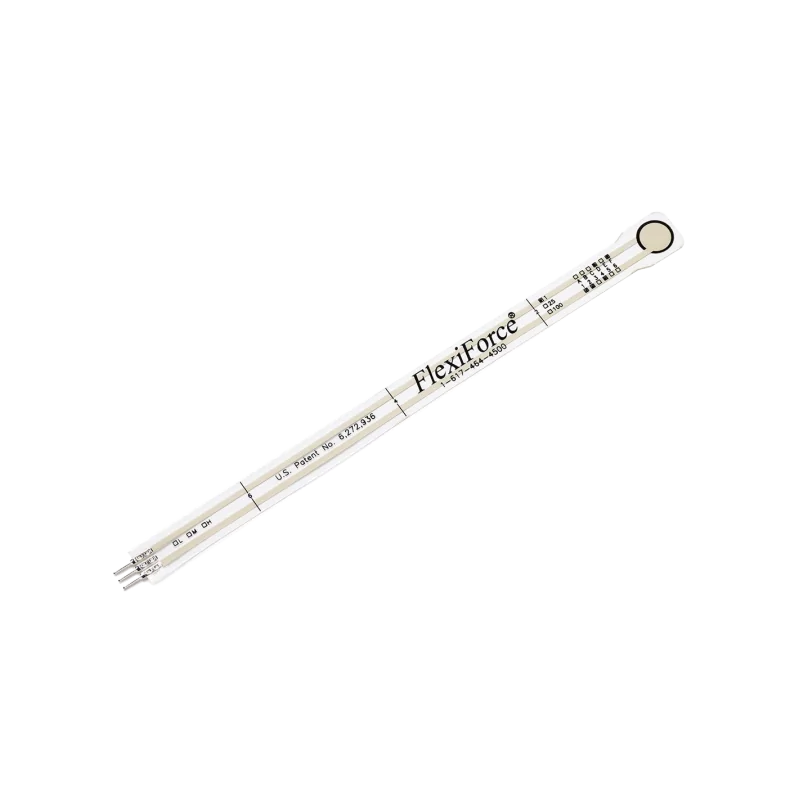

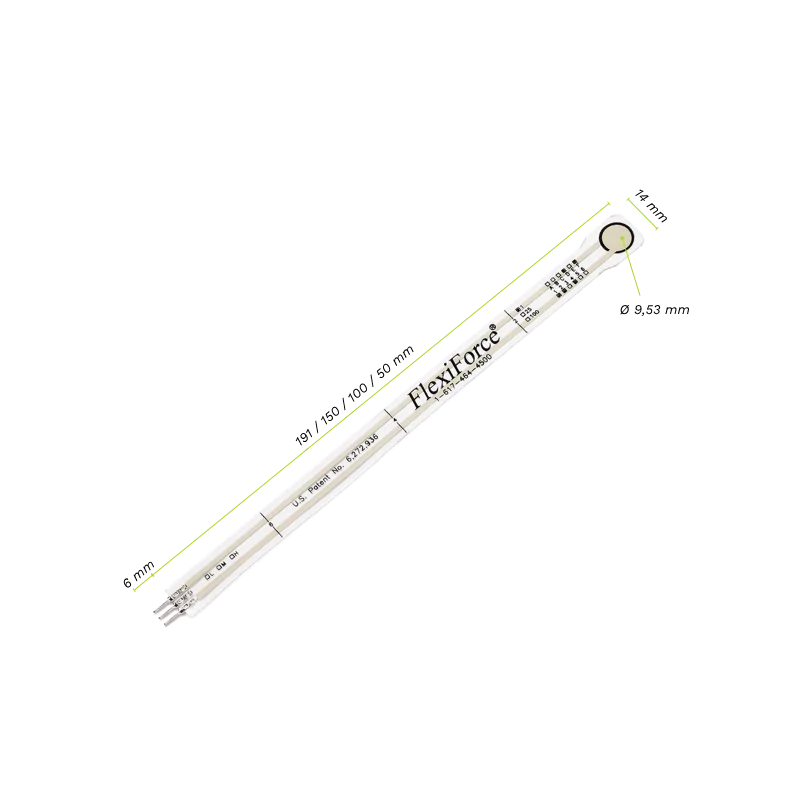

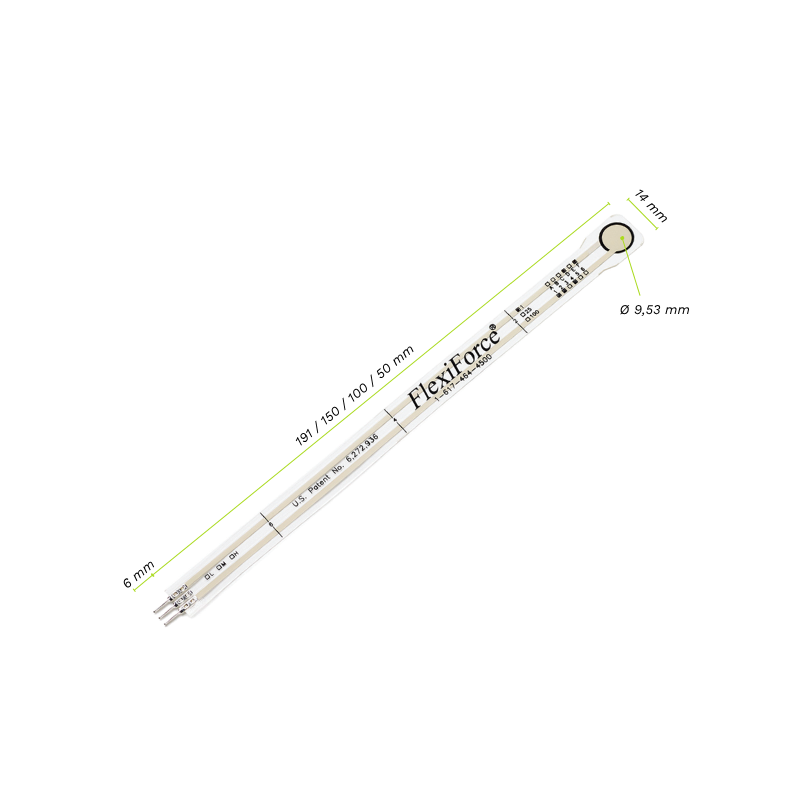

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

Carte de conditionnement analogique FlexiForce™ Le module électronique Quickstart Board est un circuit amplificateur pour capteurs de force piézorésistifs (FSR) FlexiForce™. Ce conditionneur permet l’utilisation facile et rapide de tout capteur de force de la gamme FlexiForce avec un circuit réalisé suivant les recommandations de Tekscan. Le module Quickstart Board fournit une sortie analogique tension proportionnelle 0 à 5 V qui peut être utilisée en entrée d’un microcontrôleur ou un d’autre système d’acquisition. Ce kit comprend la carte de démarrage rapide Flexiorce Quickstart Board livrée avec deux capteurs A201 (A201-1 et A201–25). Il est idéal pour tester la technologie, préparer rapidement une preuve de concept et réaliser quelques prototypes ou envisager directement sont intégration.

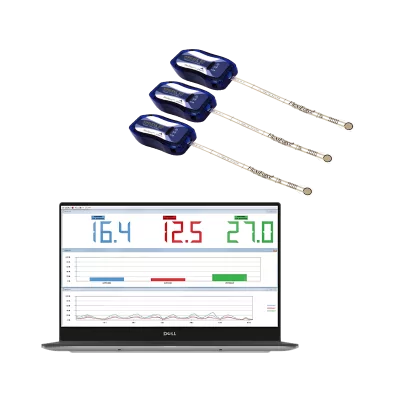

Système de mesure FlexiForce™ sans fil WELF™ (Wireless Economical Load & Force Measurement System) est une solution de mesure de force sans fil facile à utiliser et économique. Il est compatible avec toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201). La solution de base comprend une électronique de transmission sans fil (WiFi), un logiciel et un capteur FlexiForce A201 de chaque gamme. L'électronique optimise la sensibilité et les performances de mesure sur une large plage de force en fonction du capteur connecté. Le logiciel assure un étalonnage avec une précision jusqu'à ± 3 %. Jusqu’à 15 transmetteurs WiFi peuvent être ajoutés au système de base et une version Haute Vitesse permet d’échantillonner jusqu’à 6 kHz (200Hz en standard).

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.
