Mobius 1000

Mesures 3D sans contact entre 0,5 et 1 m La tête optique Axiom 500 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 500 mm et 1000 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.

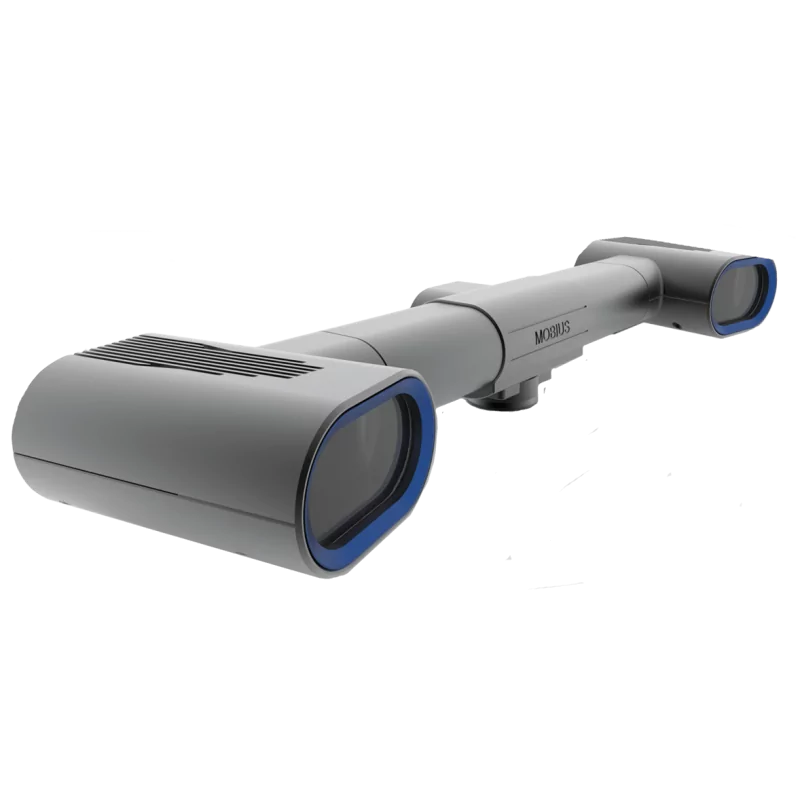

Tracking vidéo 3D haute précision temps réel à une distance de 5 à 8 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 28 à 78 mm à la surface d'un objet situé dans un volume profond de 3 m et distant d'environ 5 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.
