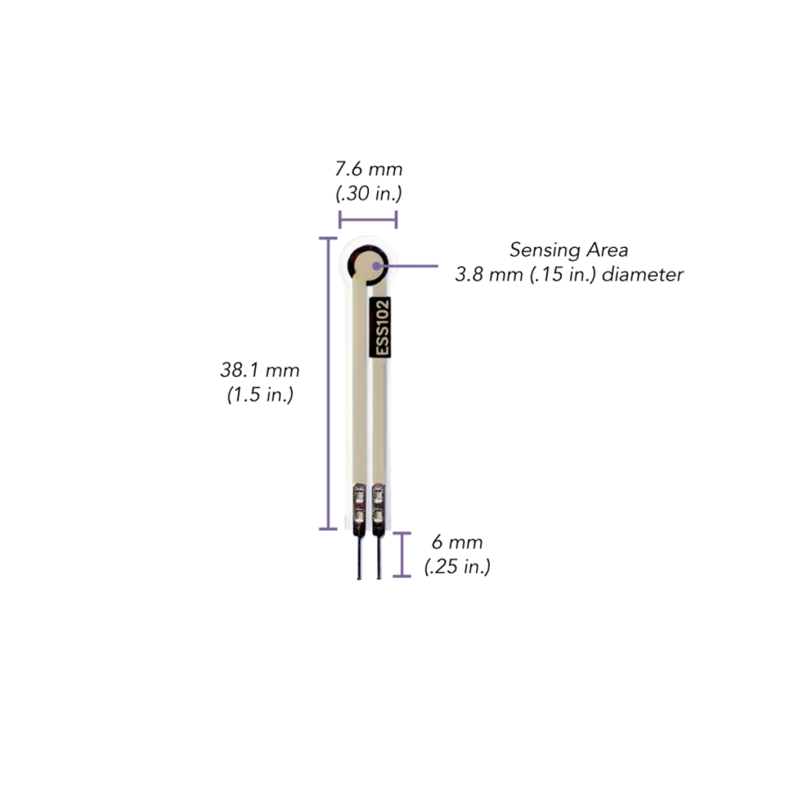

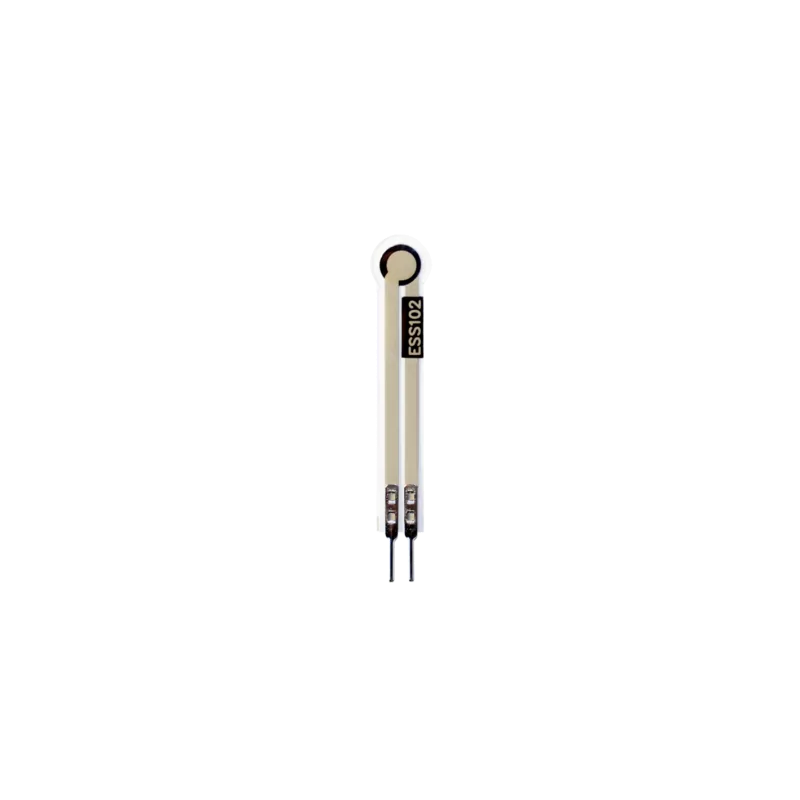

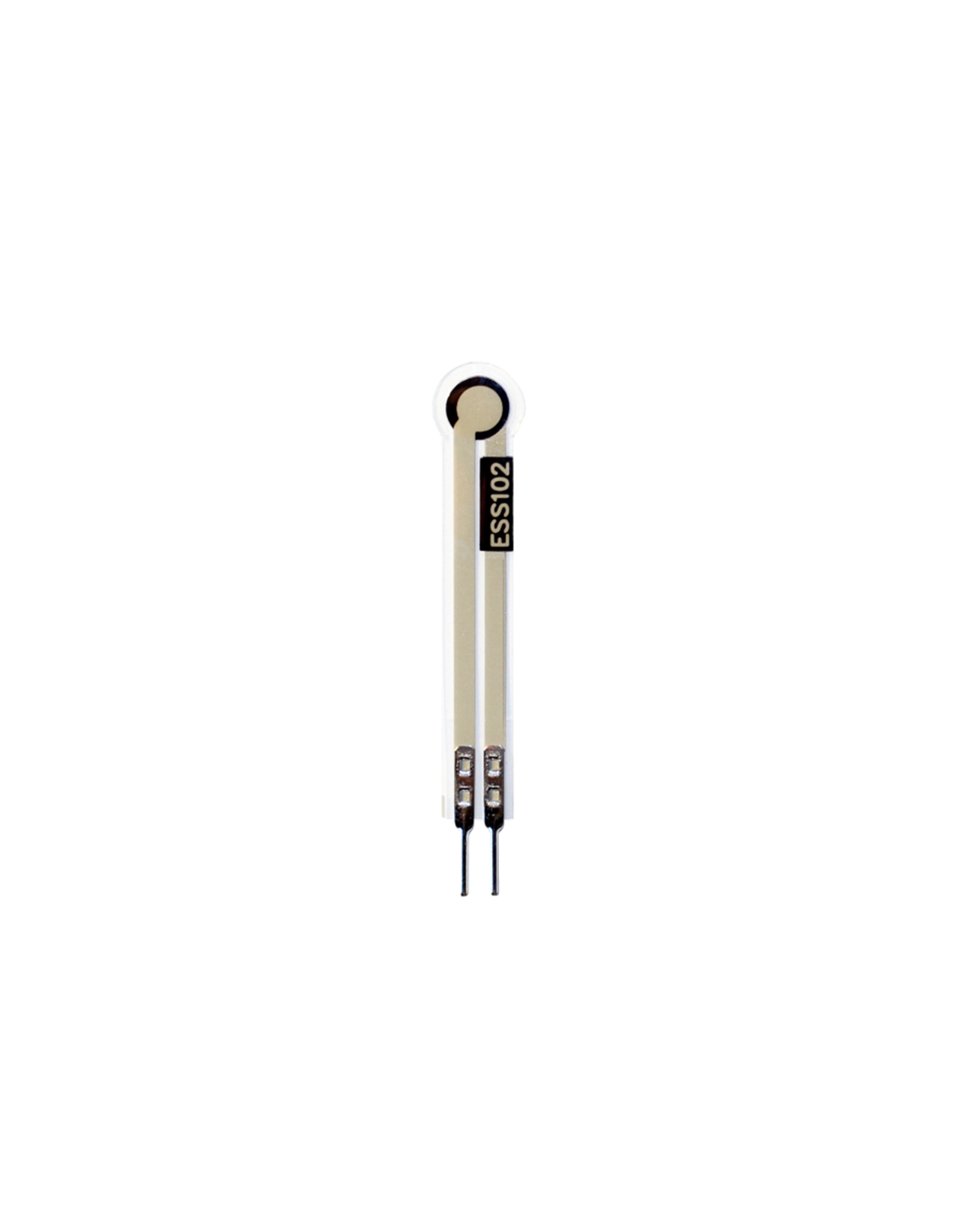

FlexiForce ESS102

Carte de conditionnement analogique FlexiForce™ Le module électronique Quickstart Board est un circuit amplificateur pour capteurs de force piézorésistifs (FSR) FlexiForce™. Ce conditionneur permet l’utilisation facile et rapide de tout capteur de force de la gamme FlexiForce avec un circuit réalisé suivant les recommandations de Tekscan. Le module Quickstart Board fournit une sortie analogique tension proportionnelle 0 à 5 V qui peut être utilisée en entrée d’un microcontrôleur ou un d’autre système d’acquisition. Ce kit comprend la carte de démarrage rapide Flexiorce Quickstart Board livrée avec deux capteurs A201 (A201-1 et A201–25). Il est idéal pour tester la technologie, préparer rapidement une preuve de concept et réaliser quelques prototypes ou envisager directement sont intégration.

Capteur de force FlexiForce™ FSR 200°C Le capteur de force piézorésistif FlexiForce™ HT201 est idéal pour les mesures de force et pression d'interface dans les applications industrielles où la température peut atteindre jusqu'à 200°C. Ultramince et flexible, le FSR FlexiForce™ HT201 peut être utilisé dans un grand nombre d’applications où un capteur non intrusif de faible épaisseur est requis comme le moulage par injection ou le thermo-scellage. Il convient aussi aux secteurs où la température peut être élevée comme dans l’automobile, l’aérospatiale, la pharmacie, l’impression, l’agroalimentaire, etc. Le FSR pour haute température modèle FlexiForce™ HT201 est compatible avec les électroniques FlexiForce Prototyping Kit et Quickstart Board et avec le système FlexiForce ELF™ sur PC.

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

Le kit de caractérisation des capteurs FlexiForce™ est un outil économique et rapide qui permet aux ingénieurs et concepteurs d'évaluer efficacement les performances des capteurs FlexiForce dans un environnement de mise en charge contrôlé. Il fournit un moyen de compréhension de référence avant de passer au prototypage et aux étapes de conception avancées. Avec la possibilité d'appliquer des profils de chargement contrôlés, de tester différents modules de circuits de conditionnement (diviseur de tension / ampli-op inverseur / ampli-op non inverseur) et d'étalonner les capteurs, ce kit tout-en-un permet un gain de temps important quand on souhaite se lancer dans le processus d'intégration de la technologie FlexiForce.

Capteur FlexiForce™ FSR OEM +80°C - 90 %Hr Le modèle ESS301 est un FSR à la stabilité améliorée en température et humidité qui intègre l'encre piezorésistive Tekscan ESS (Enhanced Stability Series) offrant des performances supérieures et des conditions de fonctionnement étendues. Tekscan a développé ce modèle pour satisfaire aux exigences des intégrations où des caractéristiques de fonctionnement en température et en humidité sont requises comme les applications en automobile, sport et santé connectée. L'étendue de mesure nominale du FlexiForce™ ESS301 peut être repoussée de 4 N à 4 kN en abaissant la tension d’alimentation du capteur et en ajustant le gain de l’amplificateur de conditionnement. Les électroniques FlexiForce Prototyping Kit et Quickstart Board sont compatibles.
