Système polyvalent I-Scan

Solution polyvalente de mesure des contacts d'interface

Les solutions de cartographie des contraintes d'interface I-Scan de Tekscan mesurent et affichent les pressions de surface en fournissant une représentation visuelle dynamique quantifiée de la surface du contact entre deux objets. Elles font appel à des capteurs ultrafins placés à l'interface entre deux éléments pour afficher en couleurs, mesurer et analyser précisément leurs interactions.

Affichage 1-6 de 6 article(s)
Documentation

Système de cartographie de pression polyvalent

I-Scan™ est un outil puissant qui mesure et analyse avec précision la pression d’interface entre deux surfaces en utilisant un capteur fin et flexible. Le système est composé d’une électronique d’acquisition de données associé à un logiciel, et de capteurs de pression matriciels. Mesurant à la fois la force et la pression, le capteur tactile exceptionnellement fin fournit une interférence minimale entre les objets mesurés ce qui permet d’obtenir les véritables données de pression d’interface. Les données de pression d’interface collectées offrent des informations précieuses et une perception nouvelle permettant d’améliorer la recherche, la conception, la fabrication et la qualité des produits.

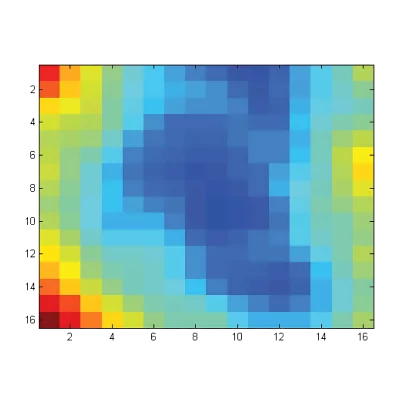

  • Cartes de pression dynamiques
  • Visualisation du centre des forces
  • Localisation et quantification du pic de pressions
  • Mesures de force, pressions et surfaces, statistiques des cellules
  • Analyses pour tout le capteur ou par zones sélectionnées
  • Tracés de graphiques temporels
  • Exportation des données CSV

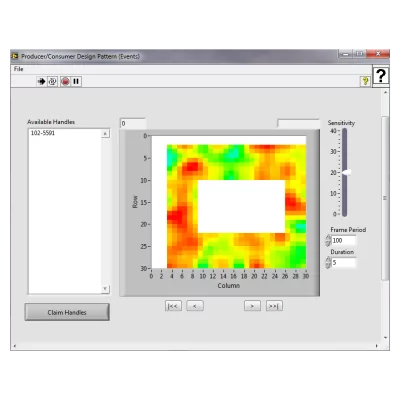

  • APIs

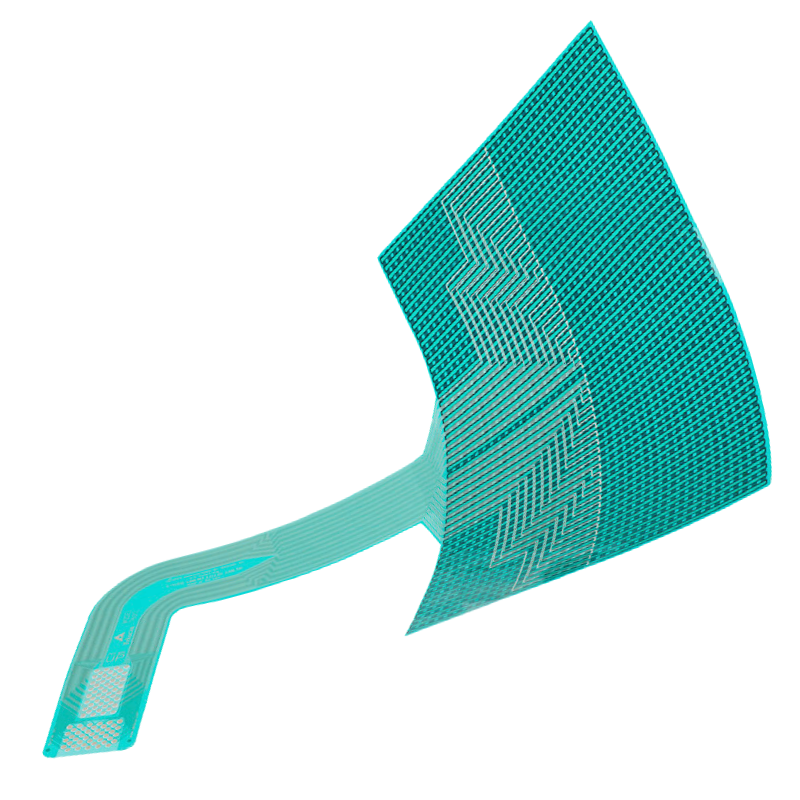

Capteurs de pression matriciels fins et flexibles

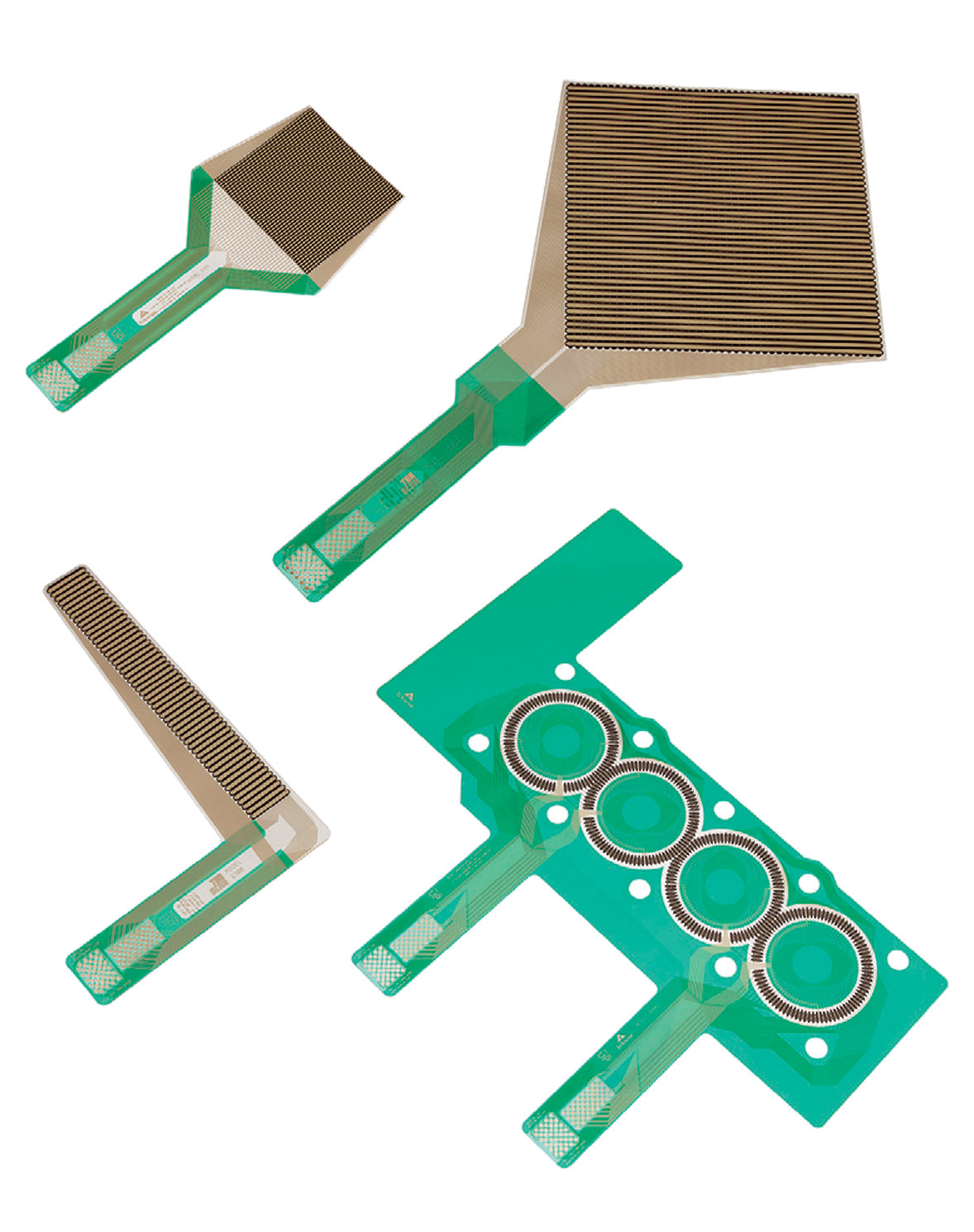

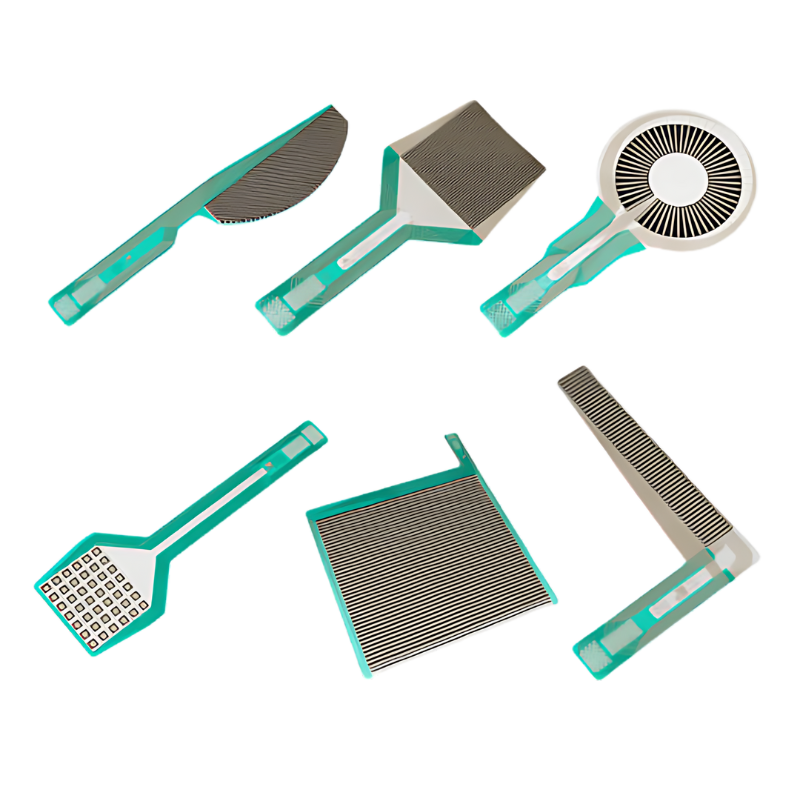

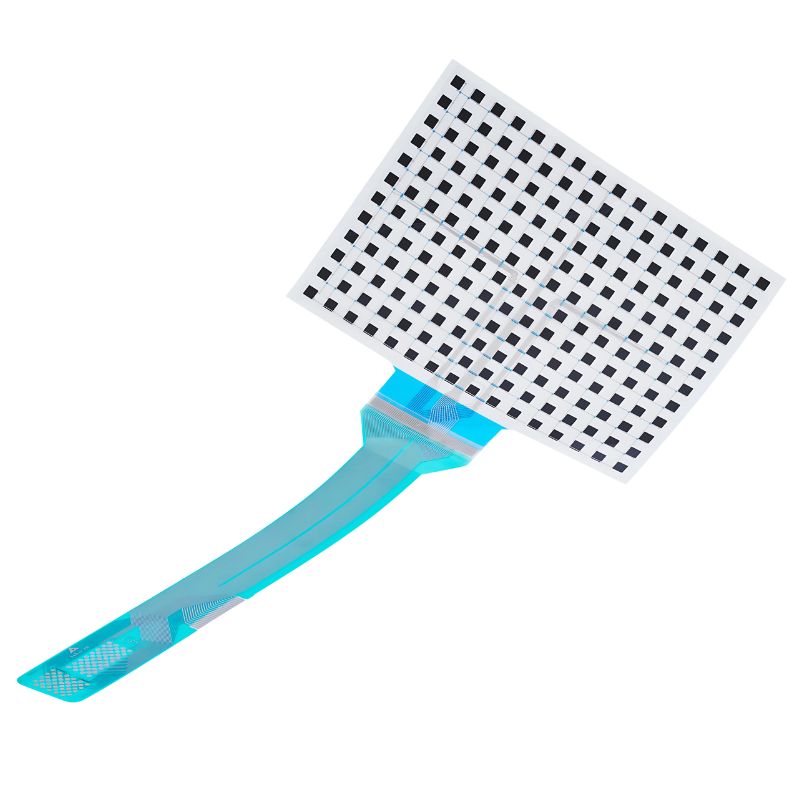

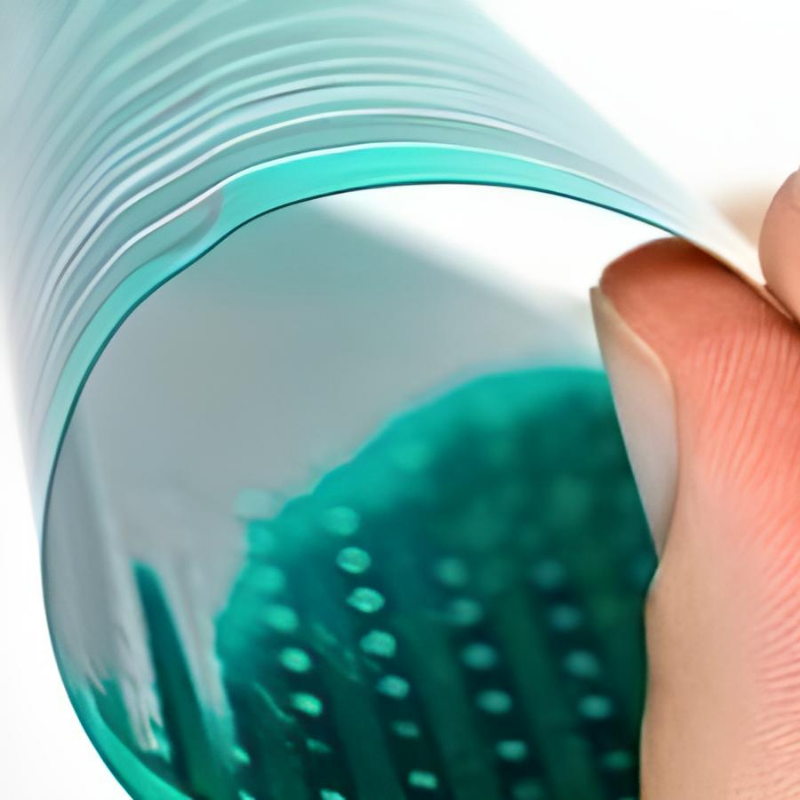

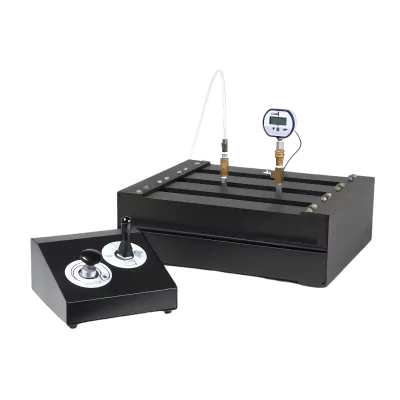

Plus de 200 capteurs de pression à couche mince, tactiles et flexibles, sont disponibles en différentes tailles, formes, résolutions, températures nominales et plages de pression (jusqu’à 1 700 bar).

  • Jusqu’à 2 500 éléments de mesure par cm²

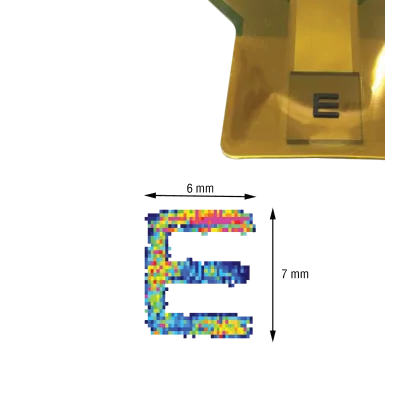

  • Résolution spatiale jusqu’à 0,1 mm
  • Surface de mesure jusqu’à 1 734 x 1 768 mm

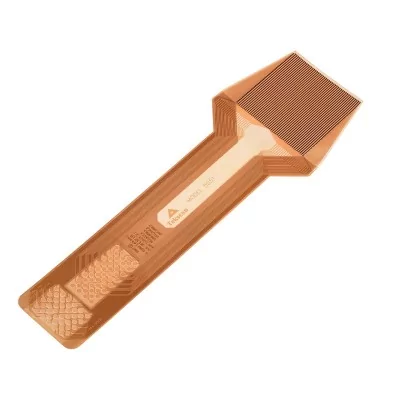

  • Capteurs pour températures extrêmes de -40 à 200 °C
  • Fabrication de capteurs personnalisés pour applications R&D et intégration OEM

Logiciel d'acquisition et d'analyse des pressions puissant et complet

I-Scan™ fournit tous les outils nécessaires à une analyse plus complète et de meilleure qualité que celle offerte par les techniques ordinaires de mesure de pression.

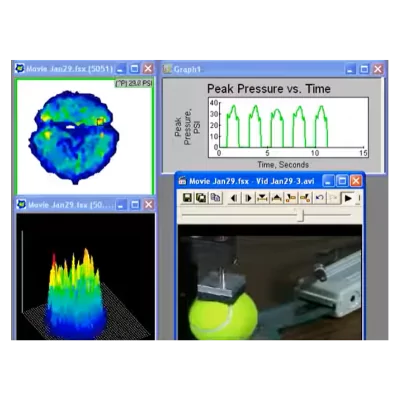

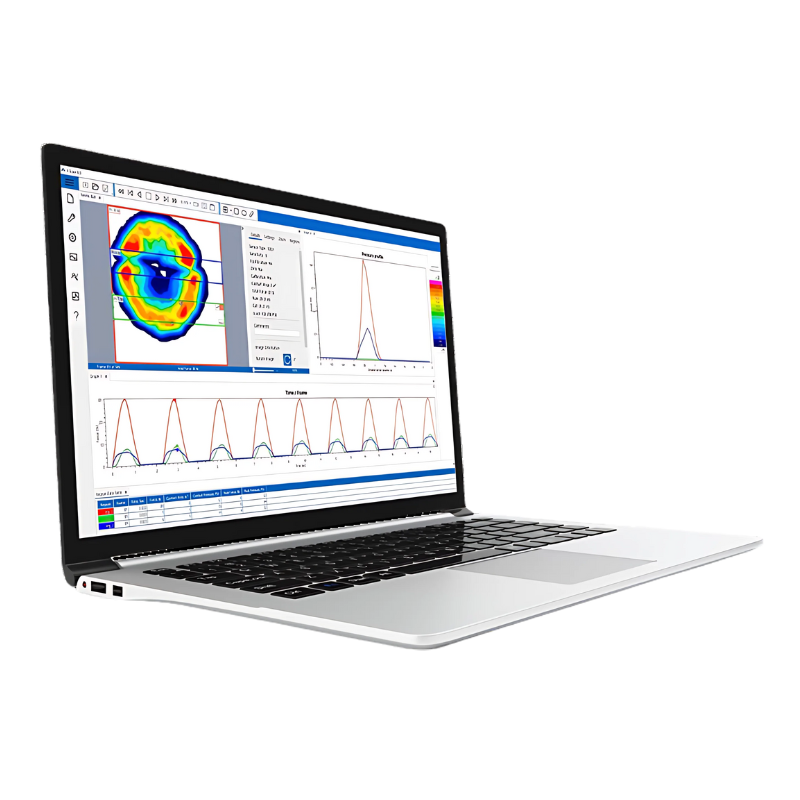

Le logiciel affiche les données de répartition de pression, dans de multiples formats, pour une analyse de qualité supérieure. Les données et la représentation visuelle de la répartition de la pression sont affichées en temps réel avec la possibilité d’enregistrer et de lire des films au format Tekscan FSX. L’utilisateur a la possibilité de créer et de personnaliser des graphiques à partir des données des films correspondants ou de les exporter sous forme de fichier ASCII dans le but de les exploiter avec d’autres programmes.

support de montage pour extensomètre Vector sur chassis machine d'essais universelle (UTM)

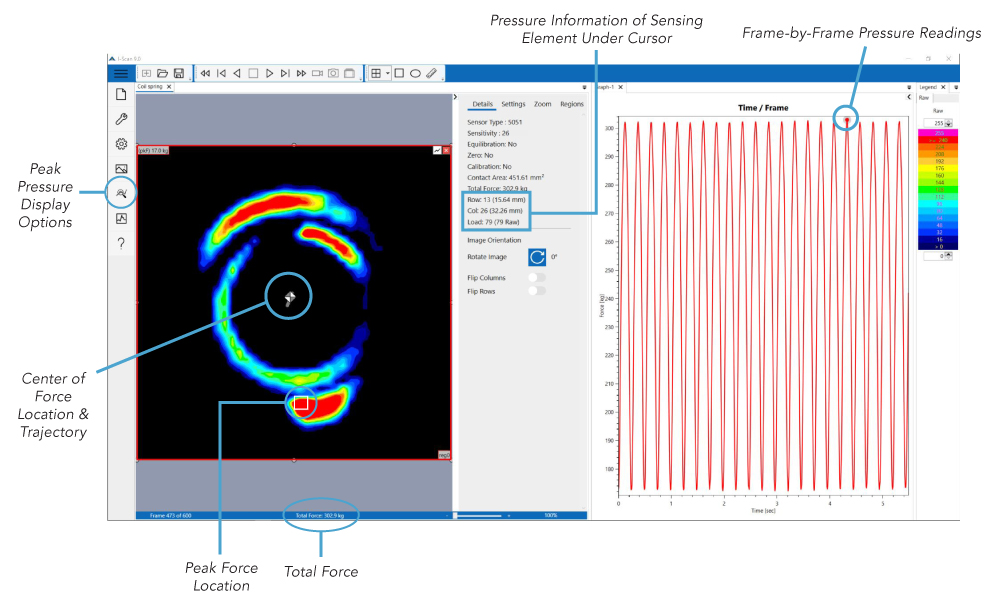

Graphiques et analyse de données

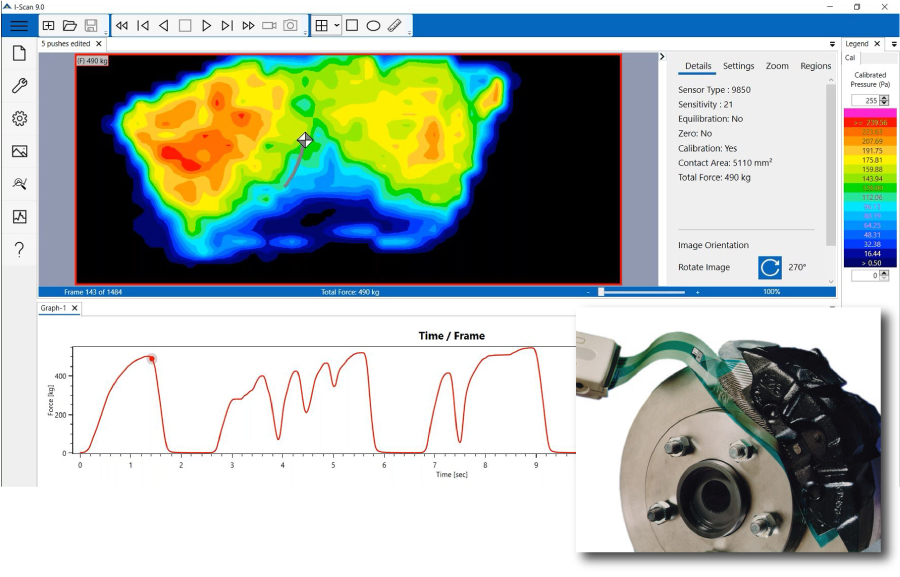

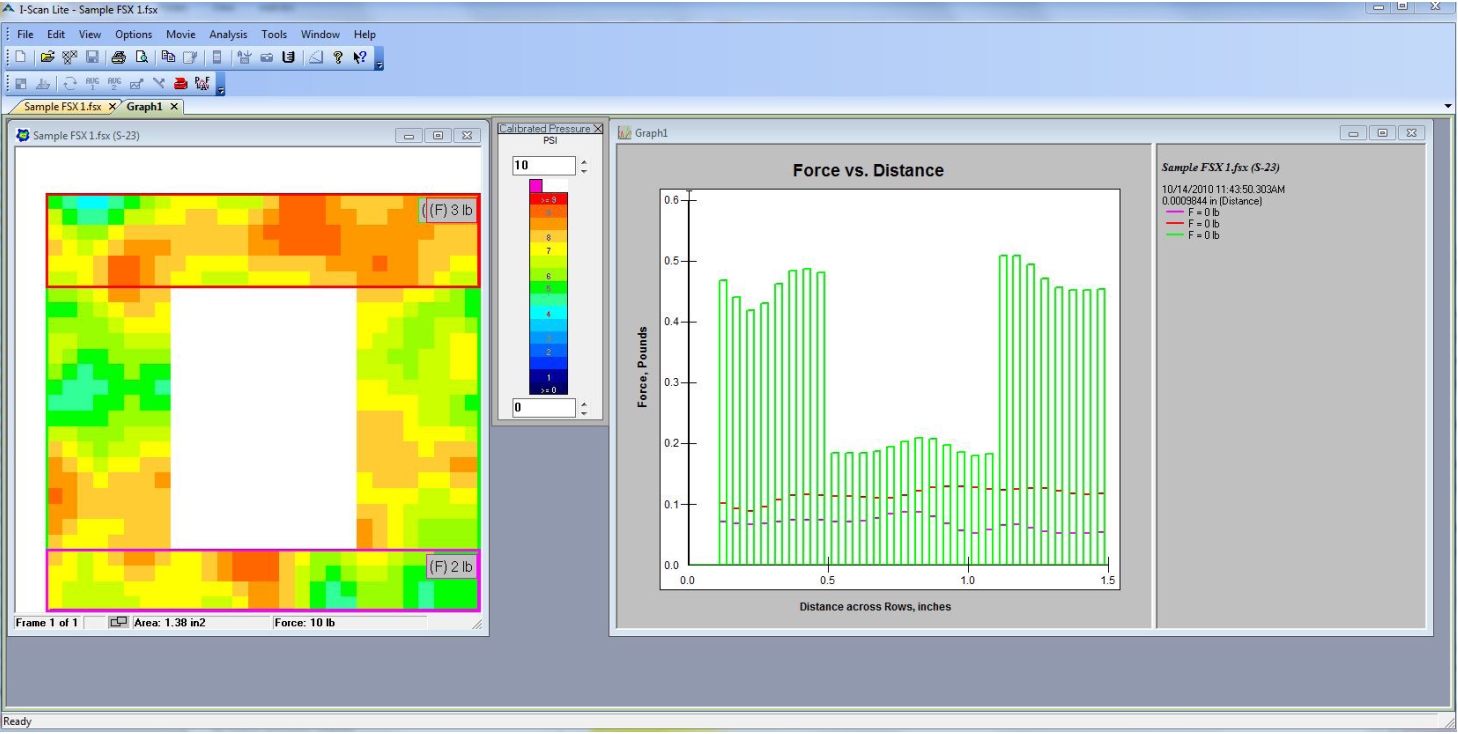

Disposant de la possibilité d'enregistrer l'évolution de la force dans le temps, les utilisateurs peuvent cliquer à n'importe quel point d'un enregistrement de cartographie de pression pour visualiser l'image de pression instantanée.

support de montage pour extensomètre Vector sur chassis machine d'essais universelle (UTM)

Cartographies

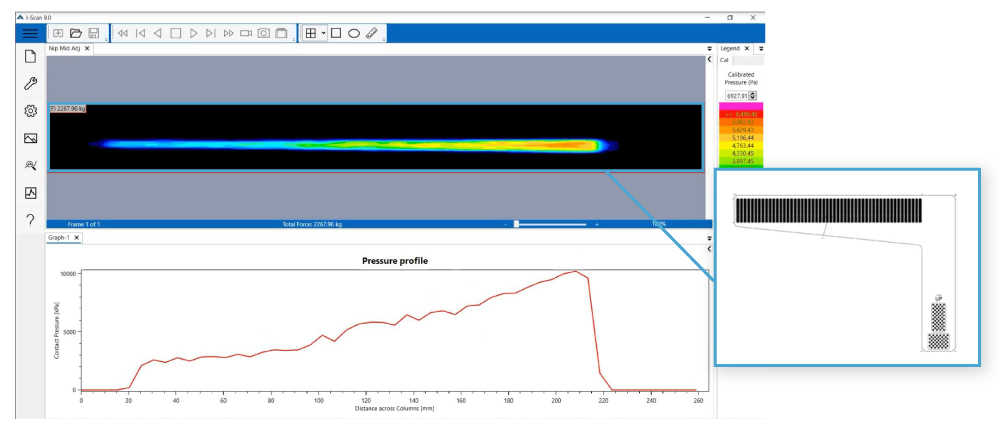

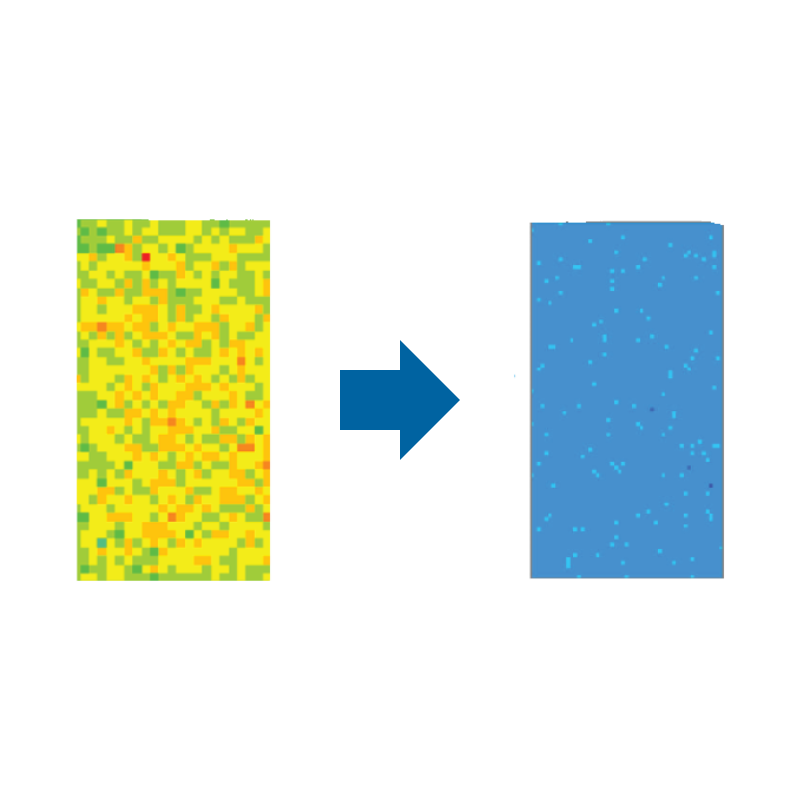

Chaque type de capteur nécessite son propre fichier de pilotage. En utilisant ces fichiers uniques, le logiciel de cartographie de pression est capable de fournir une représentation précise de la disposition du capteur. Celui-ci contrôle la forme et les dimensions de la fenêtre de visualisation des pressions.

support de montage pour extensomètre Vector sur chassis machine d'essais universelle (UTM)

Visualisation

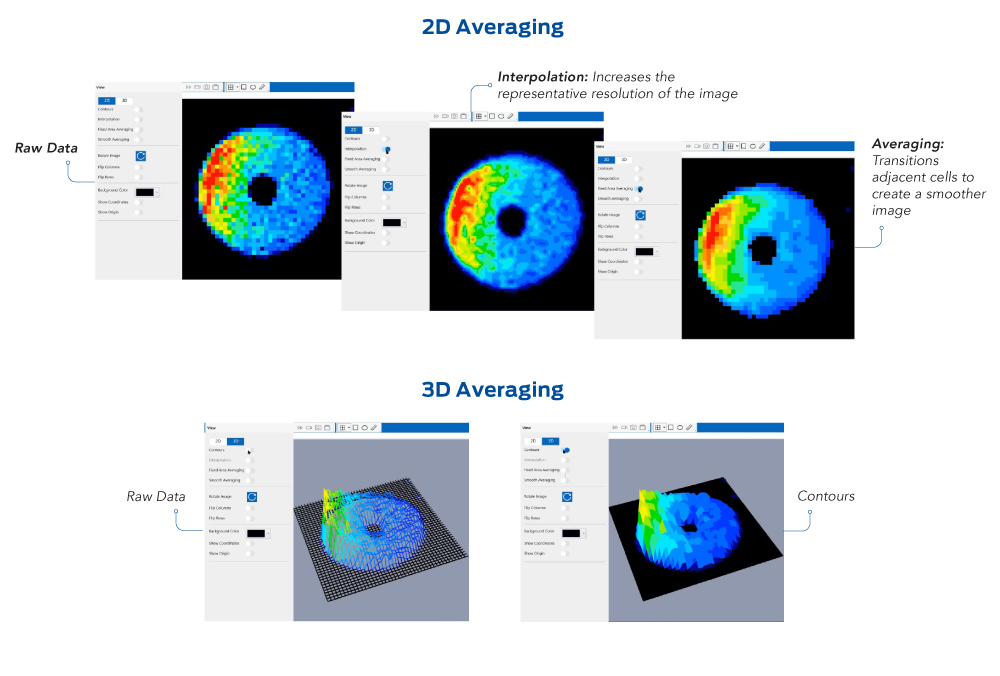

Le logiciel I-Scan 9 intègre des algorithmes d'affichage 2D et 3D optimisés permettant d'afficher les données moyennées du capteur sous forme de cartographies de pressions lissées, offrant ainsi une représentation plus réaliste de l'objet mesuré.

support de montage pour extensomètre Vector sur chassis machine d'essais universelle (UTM)

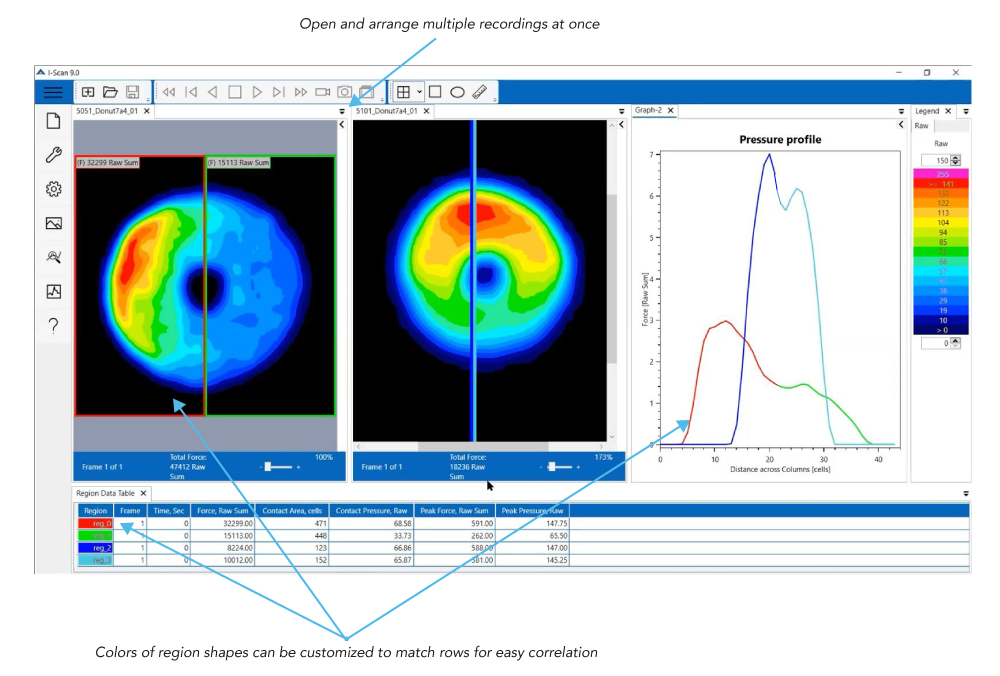

Tableau des propriétés

Le tableau de propriétés intégré à I-Scan affiche simultanément les mesures clés relatives aux zones d'étude définies. La force totale, la surface de contact, la pression de contact, la force maximale et la pression de contact maximale sont affichées afin de permettre une comparaison approfondie de plusieurs tests.

Configurations I-Scan™

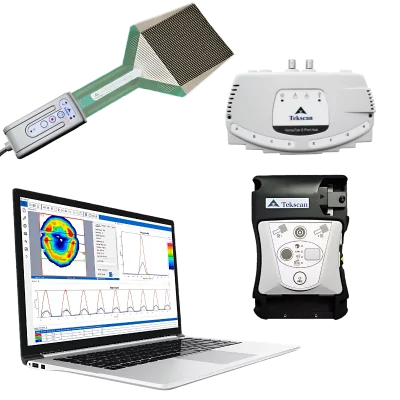

Afin d’obtenir les données de pression, l’électronique d’acquisition des données scanne les milliers de points de mesure se trouvant sur chaque capteur. Les données sont instantanément transmises au logiciel sur votre PC via un câble USB ou WiFi. Nos capteurs peuvent être scannés à une vitesse pouvant atteindre 1 600 000 éléments de mesure par seconde.

I-Scan™ offre différentes options pour l’électronique d’acquisition de données. Pour vous aider à choisir la solution la mieux adaptée à votre application, explorez les configurations ci-dessous ou téléchargez le Guide de sélection des produits I-Scan pour obtenir des informations et des spécifications plus détaillées sur les différentes possibilités, fonctions et configurations du système.

FAQ I-Scan

  • Solution évolutive et intuitive, facile à utiliser
  • Technologie précise et faiblement intrusive
  • +200 capteurs de pression ultra minces aux formes, dimensions, résolutions spatiales et étendues de mesures variées.
  • Possibilité de fabrication de capteurs personnalisés
  • Acquisition dynamique des mesures de pression jusqu'à 100 Hz en standard et jusqu'à 20 kHz avec une électronique et un capteur adapté
  • Acquisition USB / WiFi ou Datalogger

I-Scan est une solution de cartographie des pressions de contact polyvalente, souple et performante qui peut être configurée suivant les besoins spécifiques de chaque application. Elle est composée d'un ou plusieurs capteurs de pression matriciels associées à leurs électroniques de conditionnement et de communication avec le logiciel I-Scan dans sa version standard ou essentielle.

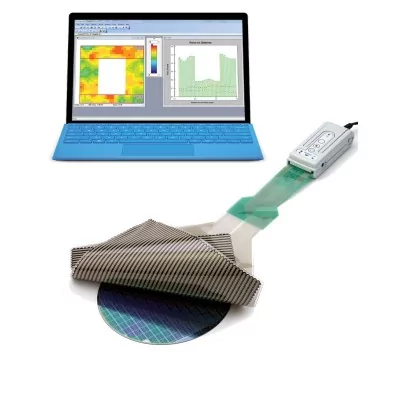

I-Scan Lite exploitant des capteurs et une électronique standard également pris en charge par I-Scan, la mise à niveau vers la version complète du logiciel est possible. Avec ses fonctionnalités évolutives en fonction des besoins d'acquisition, mesure et analyse des contraintes d'interface, le système I-Scan est pensé pour permettre le déploiement de la technologie de cartographie de pression à tous les niveaux des processus industriels : maintenance, méthodes, qualité, R&D et essais.

Les matrices piezorésistive de Tekscan sont les capteurs de pression de contact à la fois les plus précis, les plus fins (< 0,3 mm) et ceux qui offrent les meilleures performances du marché en termes de résolution (jusqu'à 0,1 mm), vitesse d'acquisition jusqu'à 20 kHz et résistances aux conditions d'essais difficiles (température jusqu'à 200°C), très hautes pressions (jusqu'à 300 MPa), etc.

Avec plus de 200 modèles de capteurs de répartition de pression pris en charge et la possibilité de fabrication de capteurs spéciaux, I-Scan propose une flexibilité de configuration sans équivalent pour les visualisations de cartographies et mesures de contraintes d'interface.

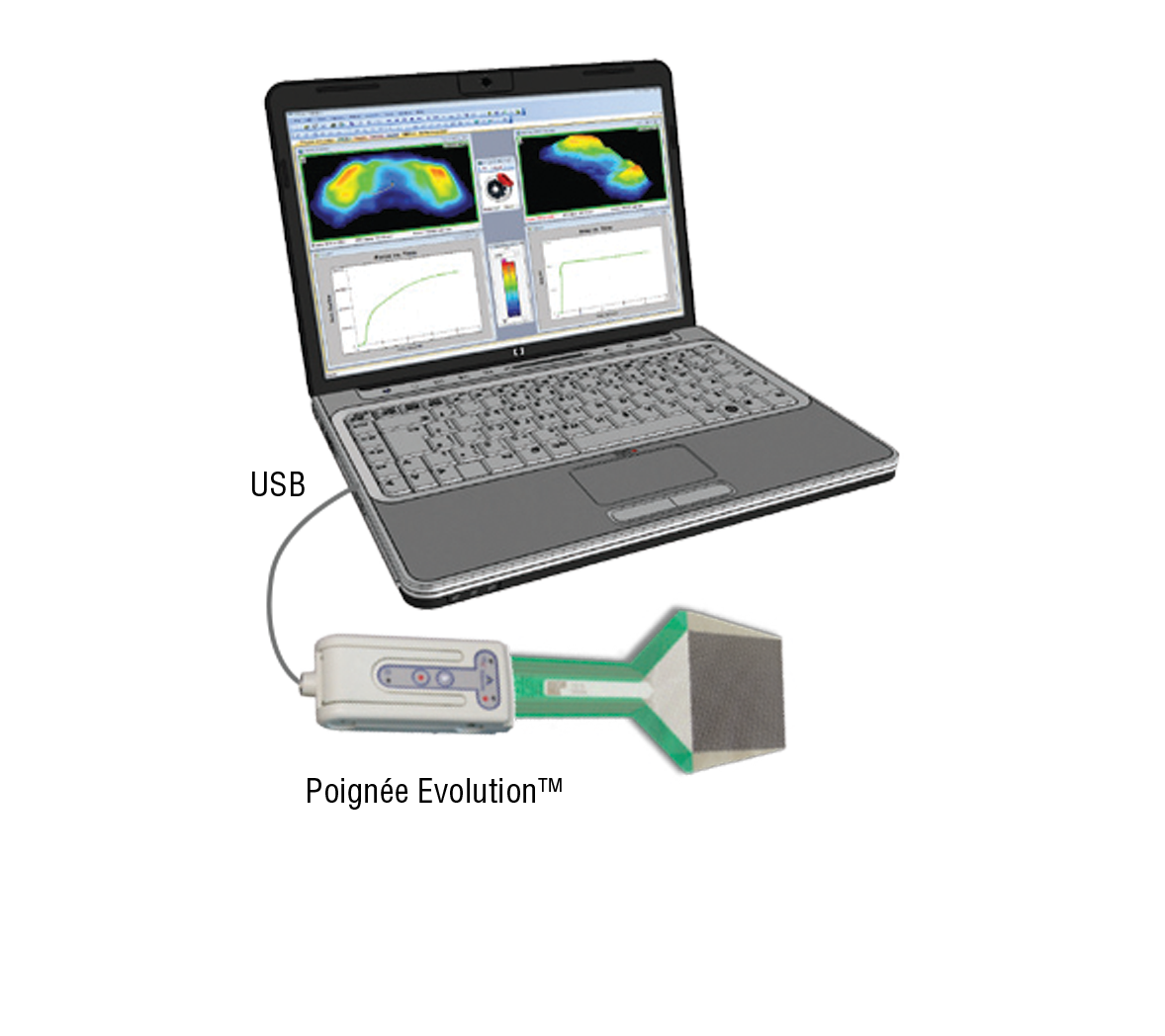

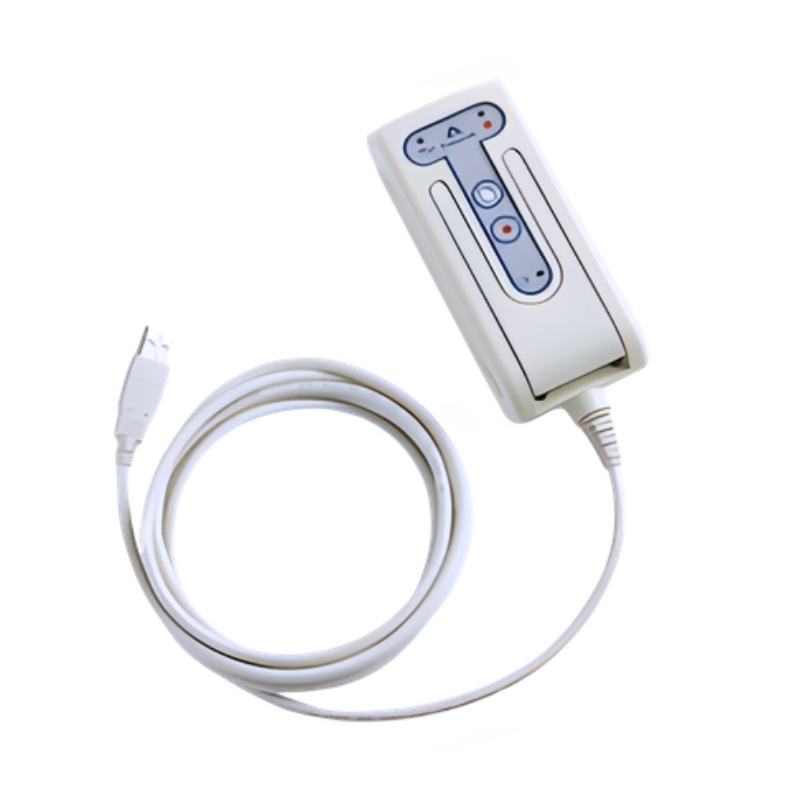

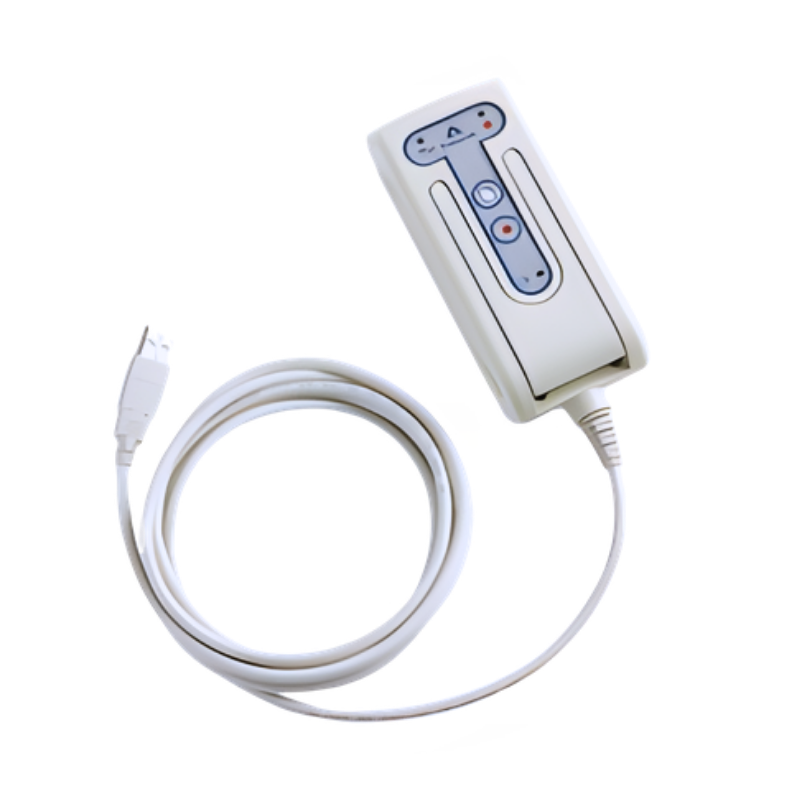

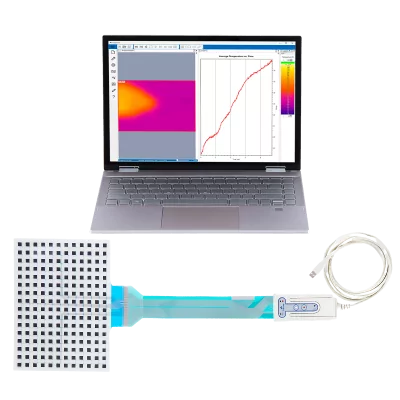

L'électronique d'acquisition de type Evolution (USB) est commune à I-Scan et I-Scan lite. Elle prend en charge plusieurs dizaines de capteurs de pression matriciels de formes, dimensions, résolutions spatiales et étendues de mesure variées. Elle offre ainsi une très grande flexibilité de configuration du système et une polyvalence qui permet d'envisager une multitude de d'applications (multi-capteurs, haute vitesse, haute résolution, ...).

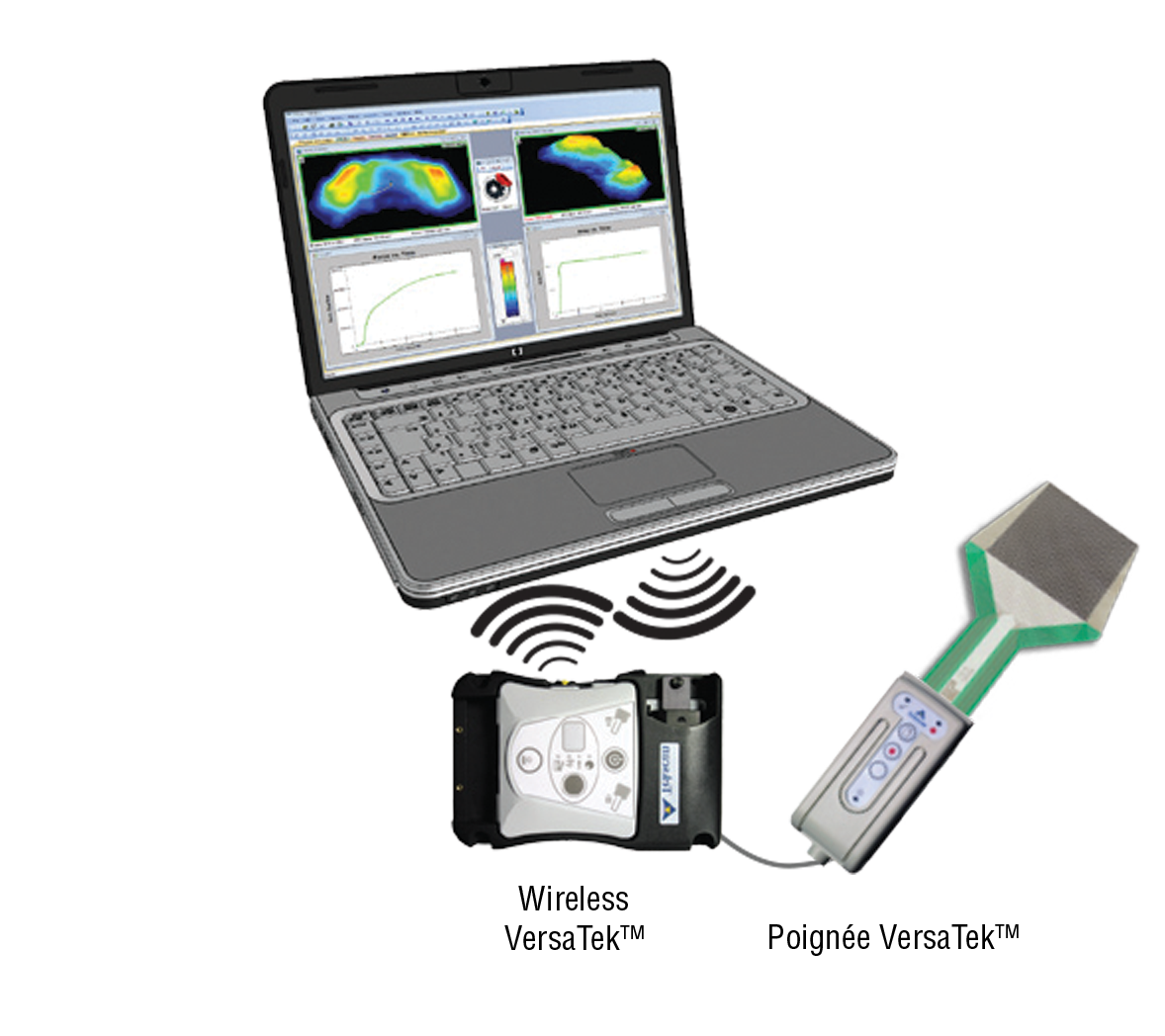

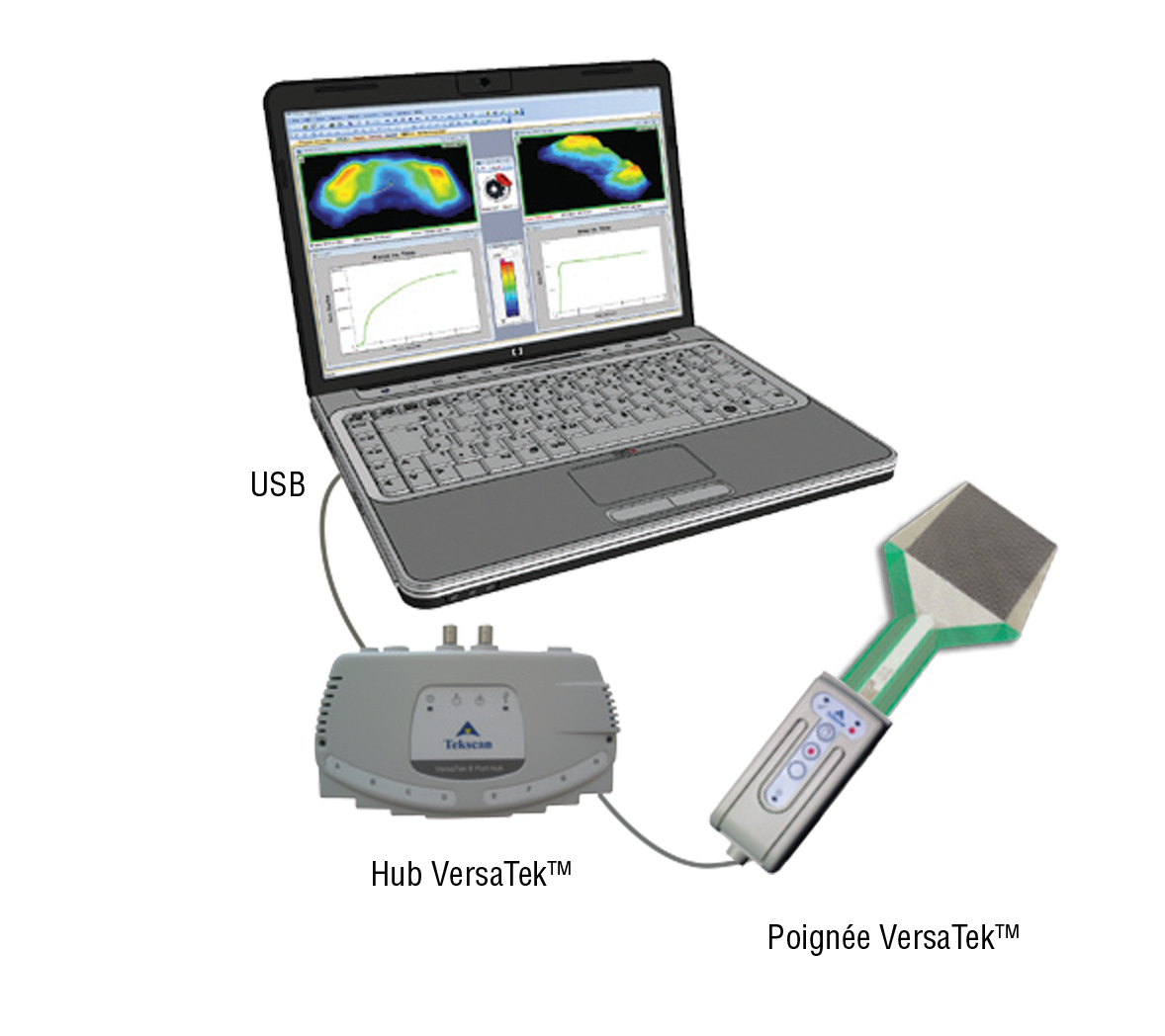

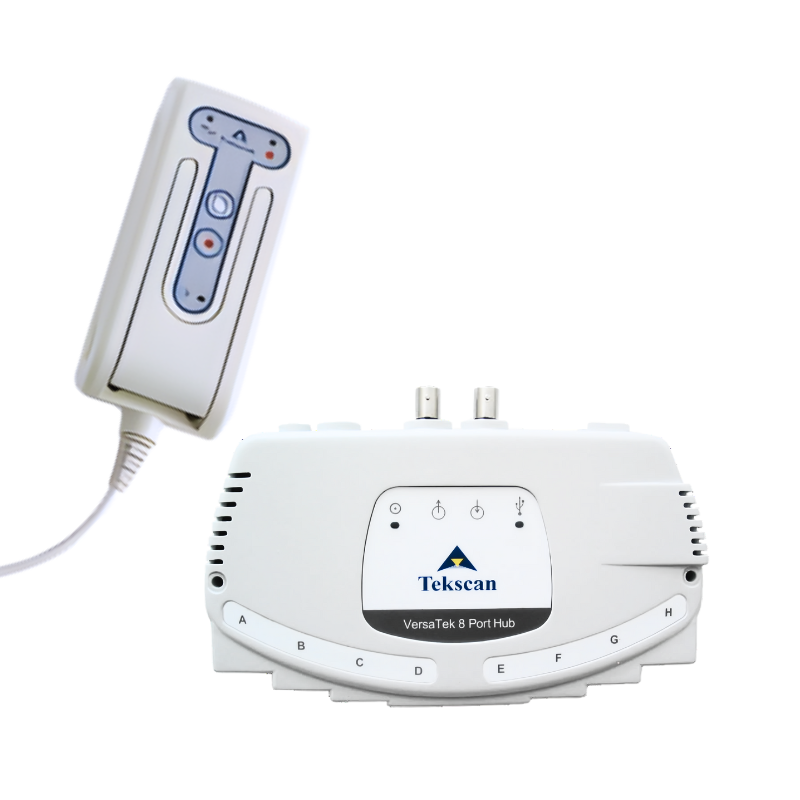

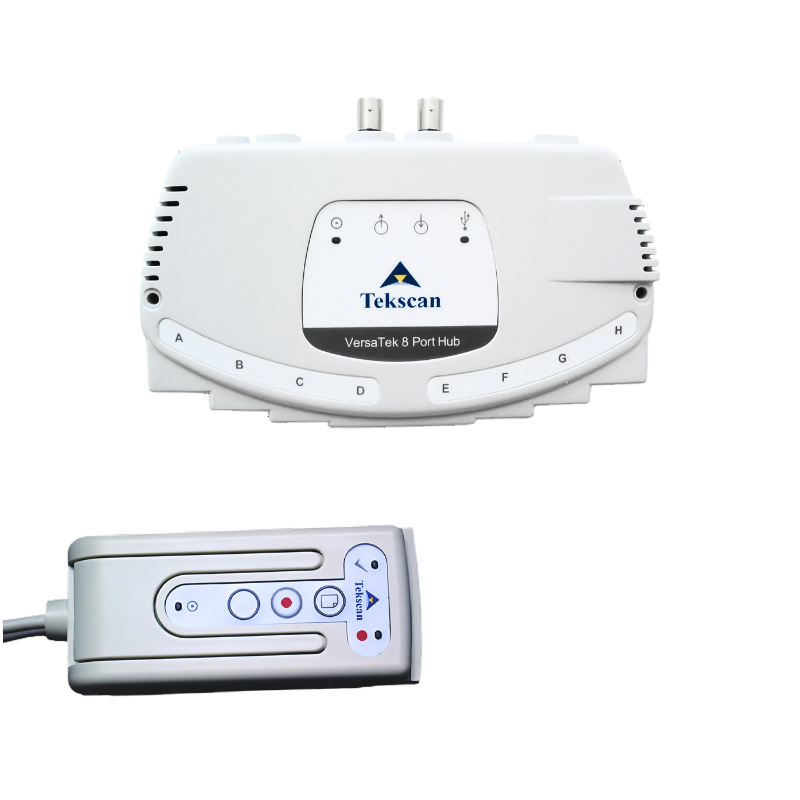

Avec l'électronique sur USB de type Versatek, compatible avec I-Scan en version complète, il devient possible d'utiliser les mêmes capteurs qu'avec l'électronique Evolution mais à des fréquences d'acquisition passant de 100 Hz à plusieurs centaines voire plusieurs milliers d'images par seconde suivant le modèle de matrice de mesure de pression. Cette électronique donne également accès aux capteurs combinant grandes dimensions et résolution spatiale importante et à la synchronisation avec d'autres équipements via des ports BNC d'entrée et de sortie.

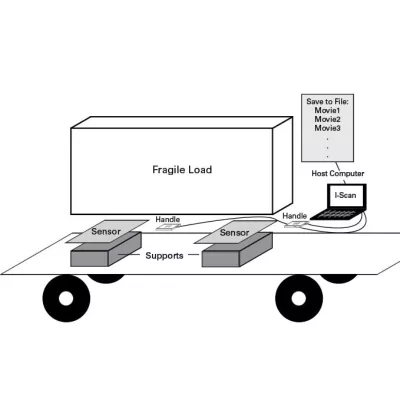

  • Cartographie de la distribution spatiale et temporelle des contacts entre deux surfaces

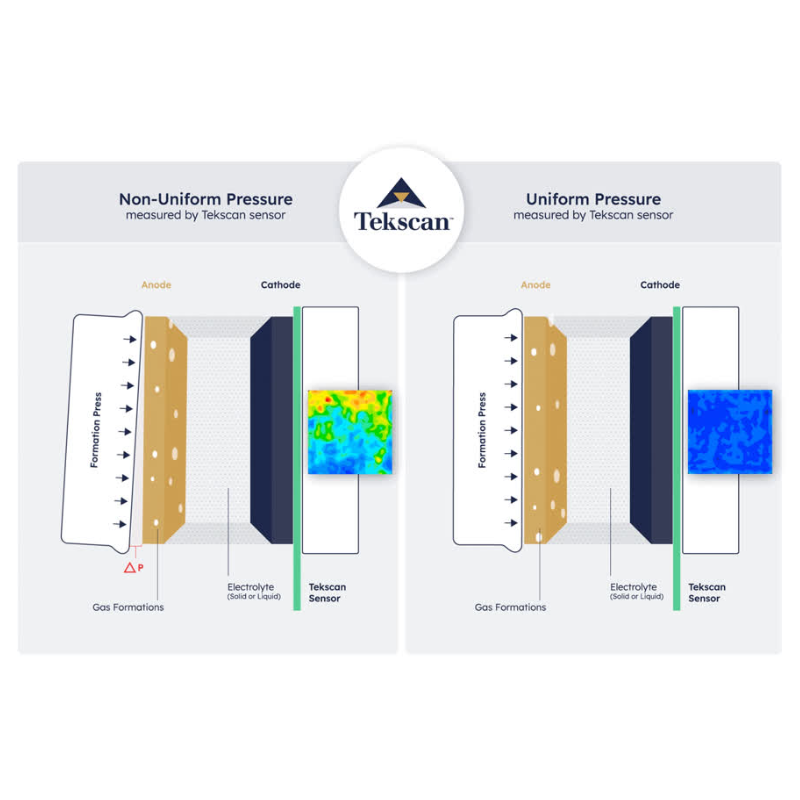

  • Mesures de caractérisation des contraintes d'interface dans les assemblages
  • Qualification des propriétés des matériaux
  • Collecte de données pour mise au point et amélioration de modèles de calcul par éléments finis
  • Quantification des efforts de serrage dans les process industriels (thermoscellage, lamination, collage, robotique, etc.)
  • Visualisation des interactions à la surface d'objets et objectivation du ressenti (ergonomie, biomécanique, ...)
  • Mesure d'impacts à haute vitesse (balistique, sport, crash, ...)
  • Contrôle de production, réglage de machines, maintenance préventive, prévention des risques
Système I-Scan™ : Affichage et enregistrement de films de pression en dynamique, fonctionnalités évoluées, prise en charge de tous les capteurs et de toutes les électroniques Tekscan (USB / WiFi / datalogger)
Système I-Scan™ Lite : Affichage temps réel, enregistrement d'images de pression, fonctions d'analyse simplifiées, jusqu'à 3 capteurs simples simultanément, connexion USB

Dans le processus de configuration d'une solution I-Scan, il faut commencer par relever les exigences et tolérances de l'application en termes de surface de mesure et de résolution spatiale. Lorsqu'aucun compromis acceptable ne peut être trouvé parmi les modèles de capteurs de l'offre standard, des possibilités de fabrications spéciales et même de conception sur mesure peuvent être envisagées.

La compatibilité du ou des capteurs sélectionnés avec les différentes électroniques de conditionnements définiront ensuite le choix du logiciel correspondant avec ses fonctionnalités incluses et ses options le cas échéant.

Contactez nous pour en savoir en plus et définir ensemble la meilleure solution de cartographie de pression pour votre application !
