PM64™

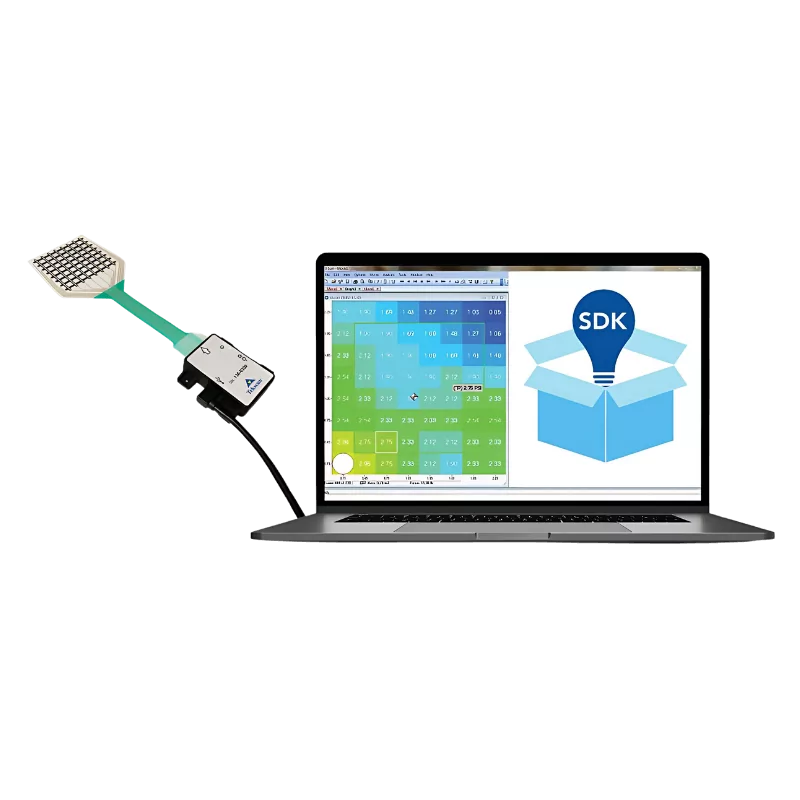

Système de cartographie de pression polyvalent Solution de cartographie de pression configurable sur mesure, le système I-Scan est un ensemble polyvalent modulaire et évolutif. Le choix des capteurs peut se faire parmi plus de 200 capteurs de pression au catalogue (versions spéciales également possibles). Quatre types d’électroniques filaires, autonomes et sans fils ainsi que de multiples options logicielles et matérielles sont disponibles pour répondre aux besoins spécifiques de toutes les applications. Le logiciel I-Scan standard est intuitif et très complet. Il permet de visualiser les cartographies de pression en temps réel ou post-traitement, tracer des courbes de force, pression et surface de contact, localiser le centre des forces, sa trajectoire, exporter en vidéo ou en ascii, etc.

Les capteurs Tekscan® sont destinés à cartographier la répartition de pression entre deux surfaces. Encore récemment, ils étaient capables de mesurer ce contact avec des résolutions spatiales pouvant atteindre 0,6 mm. L'introduction de trois nouveaux capteurs haute résolution (6304N, 6312N, 5008N) a permis d'améliorer cette résolution jusqu'à 0,1 mm, ce qui permet de mesurer les détails de formes complexes.

Capteurs de force piézorésistifs personnalisés La conception innovante et les possibilités uniques offertes par la technologie FSR FlexiForce permettent à Tekscan de créer des capteurs de force FlexiForce™ personnalisés sur mesure pour répondre aux besoins spécifiques de chaque intégration. Mescan est à vos cotés depuis vos premiers essais avec des capteurs FSR de la gamme standard (A101, A201, A301, A401, A502, HT201, ESS102, ESS301), jusqu'à la conception et l'intégration d'un capteur FlexiForce™ personnalisé développé spécialement pour vous. Les possibilités de personnalisation sont nombreuses : gamme de force particulière, capteur percé, forme complexe, connecteur spécifique, capteurs multipoints, matrice d'éléments sensibles, zones adhésives, etc.

Les capteurs matriciels haute température de Tekscan peuvent cartographier la répartition de la pression entre deux surfaces dont la température peut atteindre 200°C. L'association à I-Scan de capteurs haute température de la gamme standard ou ldéveloppées sur mesure, sont une solution idéale pour la mise au point et l’amélioration de processus industriels spécifiques, le réglage de machines spéciales et le contrôle qualité. Ces capteurs sont flexibles et très fins (0,2 mm d’épaisseur) permettant de mesurer la répartition de la pression dans un grand nombre d’applications de manière non intrusive.
