biosignalsplux : enregistrement et synchronisation multi-capteurs physiologiques sans fil

Plusieurs niveaux de configurations différencient les kits de mesure de bio-signaux Biosignalsplux pour répondre aux spécificités de chaque application de R&D. De 1 à 8 canaux de mesures et accessoires peuvent être synchronisés en Bluetooth, avec ou sans enregistrement dans la mémoire interne et activation de modules logiciels de traitement des données spécialisés.

Systèmes d'aquisition portable

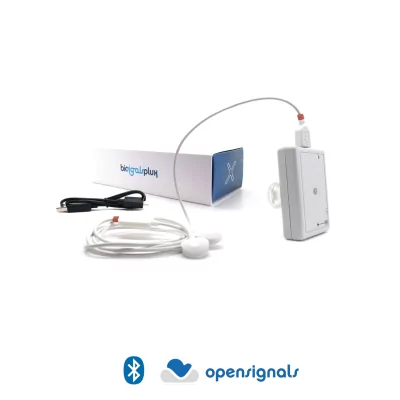

Kit Biosignals Solo - Capteur de biosignal connecté Bluetooth

kit Solo

Le kit biosignalsplux Solo est le dispositif idéal pour les applications de recherche ne nécessitant qu'un seul capteur. Le dispositif compact openBAN (unité d'acquisition) est prêt à l'emploi pour acquérir les données du capteur connecté avec une résolution de 16 bits et un taux d'échantillonnage pouvant atteindre 1000 Hz. La batterie interne de ce périphérique permet jusqu'à ~16h de streaming continu de données. Une clé USB Bluetooth dont la qualité n'est plus à démontrer est incluse dans ce kit pour assurer une communication fiable entre le dispositif openBAN et votre ordinateur. Le capteur (EMG, ECG, EDA, EOG, ACC, TMP, FSR, PZT, ...) n'est pas compris dans le kit. Commandez les séparément en suivant ce lien
Voir le produit
Biosignals Explorer - Kit 4 canaux Bluetooth pour biosignaux

kit Explorer

Ce kit à 4 canaux a été conçu pour préserver le budget des applications de recherche avancée tout en permettant des acquisitions sans fil de bio-signaux haute qualité sans limites. La batterie rechargeable intégrée au hub du système biosignalsplux assure autonomie d'environ 10 h de transmission de données. Les mesures des capteurs connectés aux 4 entrées analogiques sont envoyées via Bluetooth à un taux d'échantillonnage de 3000 Hz avec une résolution de 16 bits par canal. Compact et léger, le hub biosignalsplux peut être utilisé en embarqué pour l'acquisition de signaux biomécaniques dans des conditions dynamiques. Le capteur (EMG, ECG, EDA, EOG, ACC, TMP, FSR, PZT, ...) n'est pas compris dans le kit. Commandez les séparément en suivant ce lien
Voir le produit

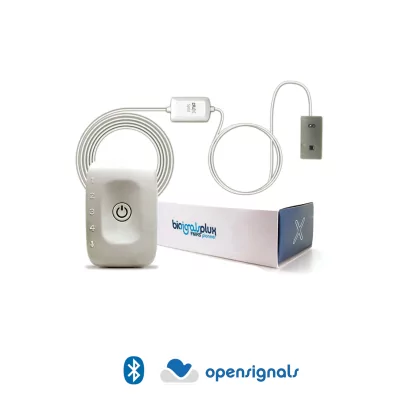

Kit FNIRS Pioneer - Mesure d'activité cérébrale par saturation O2

kit Pioneer

Ce kit complet fournit l'équipement nécessaire pour des acquisitions de données FNIRS (spectroscopie fonctionnelle dans le proche infrarouge). Il comprend un hub à 4 canaux avec chargeur, un capteur et une clé Bluetooth. Le capteur FNIRS non invasif et portable de biosignalsplux est facile à utiliser. Il intègre 2 LEDs émettant dans le rouge et dans l'infrarouge pour mesurer leur réflectance dans le tissu cortical. Il permet de monitorer l'activité cérébrale dans la région surveillée par une mesure de saturation en oxygène du sang. Les données obtenues sont utilisables dans une variété de domaines de recherche, applications biomédicales, psychophysiologiques, de neuroimagerie fonctionnelle (ex. interfaces cerveau-ordinateur) et analyses approfondies de l'activité cardiaque.
Voir le produit
Biosignals Researcher - Kit d'acquisition de signaux Bluetooth

kit Researcher

Ce kit à 8 canaux permet l'acquisition sans fil de signaux haute qualité pour les applications de recherche biomécanique à budget limité. Le hub biosignalsplux est compact et léger pour des acquisitions dynamiques en embarqué. Sa batterie assure la transmission du flux Bluetooth pendant environ 10 h et l'échantillonnage des mesures peut être assuré jusqu'à 3 kHz et 16 bits / canal. Le module logiciel de synchronisation vidéo permet également d'enregistrer des séquences pendant les sessions d'acquisition afin de restituer les données de manière parfaitement synchronisée pour des analyses en post-traitement plus riches (ex. analyse du mouvement). Le capteur (EMG, ECG, EDA, EOG, ACC, TMP, FSR, PZT, ...) n'est pas compris dans le kit. Commandez les séparément en suivant ce lien
Voir le produit

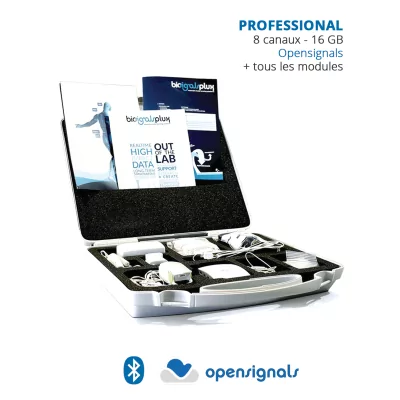

Biosignals Professional - 8 biosignaux Bluetooth + datalogger

kit Professional

Ce kit d'acquisition de données sans fils à 8 canaux est conçu pour les applications de recherche nécessitant l'enregistrement dynamique de paramètres biomécaniques en totale autonomie. Le hub biosignalsplux inclus est équipé d'une mémoire interne de 16 GB offrant une autonomie en mode connecté (Bluetooth) jusqu'à ~10 h et enregistre jusqu'à ~200 h de données en mode hors ligne. Le pack de synchronisation inclus permet de connecter jusqu'à 3 dispositifs pour acquérir jusqu'à 24 canaux simultanément, jusqu'à 3 kHz et 16 bits. Tous les modules additionnels pour OpenSignals (r)evolution sont également compris pour extraire les informations clés de vos signaux. Le capteur (EMG, ECG, EDA, EOG, ACC, TMP, FSR, PZT, ...) n'est pas compris dans le kit. Commandez les séparément en suivant ce lien
Voir le produit

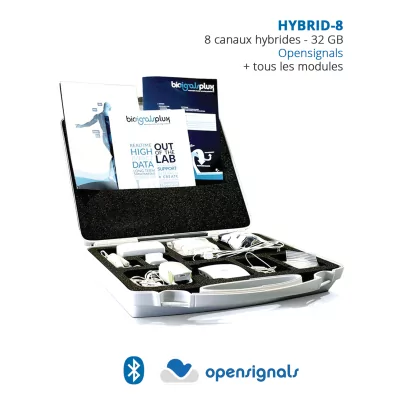

Biosignals Hybrid-8 - Kit acquisition Bluetooth + Datalogger 32 Gb

kit Hybrid-8

Ce kit d'acquisition de données autonome à 8 canaux hybrides est conçu pour les applications de recherche nécessitant l'enregistrement des mesures en haute qualité de capteurs analogiques et numériques (spectroscopie proche infrarouge et saturation O2). Le hub Hybrid-8 intègre une mémoire de 32 GB offrant une autonomie en mode connecté (Bluetooth - BLE) pouvant atteindre ~12 h et enregistre jusqu'à ~300 h en mode hors ligne. Il échantillonne chaque canal analogique jusqu'à 3 kHz et 16 bits ou jusqu'à 500 Hz et 24 bits pour les capteurs numériques. Tous les modules additionnels pour le logiciel OpenSignals (r)evolution sont également compris. Le capteur (EMG, ECG, EDA, EOG, ACC, TMP, FSR, PZT, ...) n'est pas compris dans le kit. Commandez les séparément en suivant ce lien
Voir le produit
Affichage 1-6 de 6 article(s)

Bio-signaux multi-capteurs de qualité médicale

Collecter des données brutes multiples de qualité médicale est essentiel pour permettre une recherche innovante dans le domaine des signaux biologiques. La solution biosignalsplux est une plateforme multi-capteurs polyvalente conçue pour l'acquisition de biosignaux en R&D. Elle fournit tous les outils nécessaires à l'utilisation de presque toutes les combinaisons de capteurs de signaux physiologiques sans compromis sur la qualité des données. Qu'il s'agisse d'enregistrer et de visualiser des signaux avec le logiciel OpenSignals ou d'intégrer des signaux biologiques dans un logiciel particulier, biosignalsplux est une solution adaptée.

Kits Plug and Play pour R&D

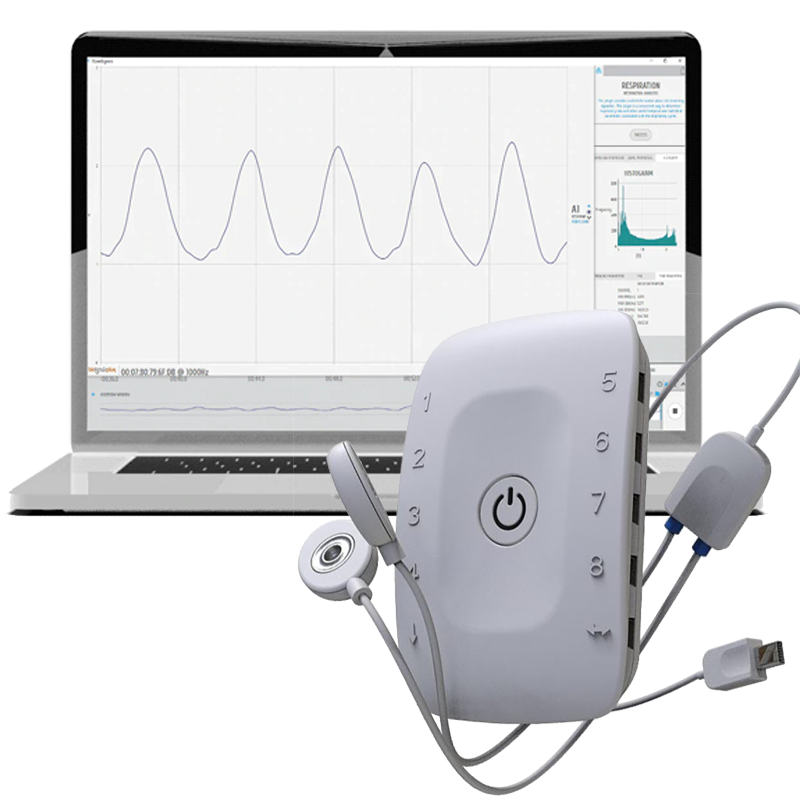

Hub biosignalsplux

L'électronique d'acquisition de signaux portable compacte et autonome est au cœur du système biosignalsplux. Elle concentre la connexion des capteurs et accessoires, collecte les données brutes synchronisées sur ses 4 ou 8 voies de mesure puis les stream en bluetooth. Une mémoire interne peut également être intégrée pour une utilisation en enregistreur autonome fonctionnant en mode déconnecté.

Capteurs et accessoires biosignalsplux

Une gamme de plus de 20 capteurs de bio-signaux compatibles (EMG, ECG, respiration, saturation O2, accélération, ...) et de nombreux accessoires permettent de concevoir des configurations répondant aux besoins de mesure et d'interfaçage spécifiques pour chaque application de recherche.

Application Opensignals

Disponible en version Windows, Linux, MacOS ou Android avec des fonctionnalités limitées, la plateforme gratuite Opensignals permet d'enregistrer et de visualiser en graphiques les flux de données de 1 à 24 voies de mesure. Différents modules spécialisés sont proposés pour traiter les données brutes collectées et une API multi-plateforme gratuite permet également de concevoir ses propres traitements.

FAQ Biosignalsplux

  • Sans fil Bluetooth
  • Jusqu'à 24 capteurs
  • Autonome et rechargeable
  • Compatible Windows / macOS / Linux / Android
  • APIs gratuites

Pour configurer un système d'acquisition biosignalsplux, le plus simple est de commencer par sélectionner les capteurs de biosignaux dont vous avez besoin et de compter le nombre de canaux (nombre de connecteurs) que cela représente pour choir le kit adapté.

En général chaque capteur utilise un seul canal mais certains ont besoin de plusieurs connecteurs comme l'accéléromètre 3D qui en a un par axe. Mais rien ne vous oblige à utiliser X, Y et Z en même temps !

Pour 1 à 4 canaux requis, le kit Explorer peut être le choix le plus rationnel. Si vous avez besoin de plus de canaux, orientez vous vers les kit Researcher et Professionnal. Le second dispose d'une mémoire interne qui permet de l'utiliser comme enregistreur autonome en mode déconnecté du Bluetooth.

Si vous avez besoin de connecter plus de 1 capteur numérique (FNIRS et SpO2) , orientez vous directement vers le kit Hybrid8.

Le kit Hybrid8, dispose de 8 ports de connexion de capteurs hybrides. C'est à dire qu'il est possible de connecter indifféremment des capteurs analogiques et numériques (FNIRS et SpO2) sur ses 8 canaux.

Pour tous les autres hubs à 4 canaux et 8 canaux, la connexion de 1 capteur numérique est possible sur le port d'entrée numérique. Toutefois cela limitera à 7 le nombre de capteurs analogiques pouvant être connectés au hub à 8 ports.

Le logiciel d'acquisition Opensignals est à télécharger gratuitementpour Windows, Linux, MacOS et Android.

Les APIs pour Python, Matlab, C++ Visual C#, Unity, Unity Android, Android et iOS sont disponibles sur GitHub avec des exemples de code et une documentation.

Tous les modules optionnels de traitement des signaux sont inclus dans les kits Professionnal et Hybrid8.

Vous pouvez trouver le détail de chaque kit dans sa fiche. Les pièces détachées, accessoires et consommables peuvent être commandés séparément.

Il est possible de synchroniser jusqu'à 3 hubs à 8 voies à l'aide du kit de synchronisation pour un total maximal de 24 capteurs.
